Trilho de guia linear deslizante

Tipos de trilhos lineares de guia deslizante

A maquinaria industrial utiliza **trilhos lineares de guia deslizante** para atingir o movimento linear ao longo de um caminho específico. Esses trilhos proporcionam uma pista suave e precisa para que os componentes ou sistemas deslizem ou se movam em linha reta. Eles são tipicamente usados em conjunto com blocos de guia lineares ou carrinhos que deslizam ao longo do trilho. Alguns tipos são os seguintes:

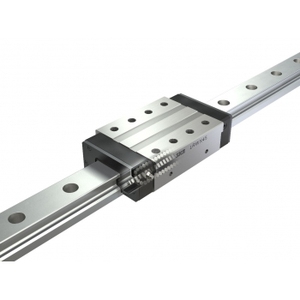

• Trilhos de Aço Temperado (Coroados) / Trilhos de Guia Linear (Bloco ou Trilho):

  Trilhos de Aço Temperado são um tipo de caminho de guia linear caracterizado pela sua característica de coroamento. O coroamento refere-se a uma ligeira curvatura ao longo do comprimento do trilho, o que aumenta a distribuição da carga e minimiza o contacto pontual entre o trilho e o bloco de guia. Este design melhora a longevidade e o desempenho do sistema de movimento linear. Este tipo de trilho de guia é feito de material de aço durável, garantindo suporte forte e resistência à deformação para os componentes em movimento.

• Trilho Linear com Flange:

  Este trilho tem uma flange em cada lado. Como ter flanges impede que os elementos rolantes saiam da pista de rolamento, este tipo proporciona maior estabilidade e capacidade de carga, especialmente em aplicações onde as vibrações ou forças laterais precisam ser suportadas. São ideais para aplicações de alto desempenho que exigem alta precisão e rigidez.

• Trilho Linear Mini:

  Este tipo de trilho proporciona movimento linear preciso e alta capacidade de carga. Os Mini Trilhos são adequados para aplicações com espaço limitado, como impressoras 3D, máquinas CNC e pequenos equipamentos de automação.

• Trilho Linear de Auto-Alinhamento:

  Os trilhos lineares de auto-alinhamento são projetados para se alinharem automaticamente. Eles compensam o desalinhamento causado por erros de instalação ou tolerâncias de fabricação. Isso ajuda a evitar o desgaste desigual do trilho e do bloco de guia, prolongando a vida útil do sistema e mantendo sua precisão.

• Sistema de Trilho Duplo:

  Um sistema de trilho duplo emprega dois trilhos paralelos para oferecer maior capacidade de carga e rigidez em comparação com os sistemas de trilho único. Esta configuração permite que a máquina mova cargas mais pesadas em altas velocidades e com altas acelerações, mantendo a precisão.

Especificação e manutenção de trilhos lineares de guia deslizante

Devido ao mercado competitivo atual, atender às diversas necessidades dos fabricantes de máquinas e usuários finais é fundamental. As especificações de cada componente de um sistema de movimento linear são essenciais porque determinam suas capacidades e desempenho. Aqui estão algumas especificações chave que se pode esperar para um sistema de movimento linear composto por trilhos lineares e blocos ou carrinhos lineares correspondentes.

• Comprimento / Curso: Este é simplesmente o comprimento do trilho. Os trilhos lineares vêm em vários comprimentos. No entanto, os compradores podem obter comprimentos personalizados para seus trilhos, desde que atendam à quantidade mínima de pedido.
• Diâmetro: Isso se refere a trilhos redondos ou trilhos tubulares. Como o comprimento, os trilhos redondos vêm em vários diâmetros, dependendo do seu uso. Geralmente, quanto maior o diâmetro do trilho redondo, mais rígido o componente de movimento linear.
• Largura: Isso se refere a trilhos quadrados ou trilhos perfilados. A largura, como o comprimento, determina a rigidez do trilho linear. Geralmente, quanto mais largo o trilho quadrado, mais rígido ele é.
• Capacidade de Carga: A capacidade de carga é o máximo que pode suportar em movimento. A capacidade de carga depende principalmente do material, comprimento, largura e design da guia linear.
• Material: A maioria das guias deslizantes lineares são feitas de materiais muito rígidos e fortes. Isso fornece o suporte necessário para a aplicação da maquinaria para atingir a resiliência e precisão do movimento linear. Os materiais comuns para fazer trilhos de movimento linear incluem alumínio de liga, aço de liga, aço carbono, aço inoxidável e plástico.
• Precisão: A precisão dos trilhos de guia linear define com que precisão os componentes podem se mover ao longo do trilho. Isso é importante para aplicações onde o posicionamento preciso é necessário, como em máquinas CNC e fabricação de alta precisão. Os compradores podem escolher trilhos de movimento linear com diferentes níveis de precisão, dependendo da aplicação da maquinaria em questão.

Como todas as partes de uma máquina, uma guia linear exige manutenção para longevidade e desempenho aprimorado. Os fabricantes recomendam inspeção de rotina para verificar se há sinais de desgaste ou danos. Fazer reparos de rotina prontamente pode ajudar a eliminar danos menores que podem piorar com o tempo.

A limpeza deve ser feita com base na frequência de uso. Substitua o lubrificante após a limpeza para garantir que os contaminantes não fiquem presos no lubrificante. Ajuste e alinha o sistema de guia do trilho para níveis ideais para garantir um funcionamento suave e atrito mínimo nas peças móveis. Isso minimiza o desgaste no trilho linear e seus componentes correspondentes.

Pratique a lubrificação regular do trilho linear e do componente correspondente para aumentar sua resiliência, longevidade e movimento suave. Mantenha todos os componentes do sistema livres de contaminantes como poeira, detritos e umidade, que podem acelerar os danos e degradar o desempenho.

Aplicações de trilhos lineares de guia deslizante

As guias ou trilhos de movimento linear têm uma variedade de aplicações em várias indústrias - automação, semicondutores, alimentos e embalagens, para citar algumas. Aqui estão alguns usos comuns de trilhos e guias deslizantes lineares:

• Componentes de Máquinas: Guias e trilhos ajudam a fabricar várias máquinas de usinagem de metais e madeira. Eles podem ser encontrados em máquinas CNC, máquinas de entalhe, tornos e fresas, para citar apenas alguns. Os trilhos deslizantes permitem o movimento fácil e preciso dos componentes da máquina, como peças de trabalho e cabeçotes de corte.
• Linha de Produção Automatizada: As guias de movimento linear são parte integrante das linhas de produção automatizadas. Eles garantem o movimento preciso e suave dos equipamentos, como transportadores e carrinhos. As guias deslizantes também suportam braços robóticos em seus trabalhos de pegar e colocar.
• Máquinas de Embalagem: As máquinas de embalagem usam guias lineares para atingir o movimento preciso e suave ao posicionar recipientes. As partes do controlador de movimento dessas máquinas usam deslizadores lineares para atingir o controle suave e preciso dos movimentos.
• Automóveis: As guias de movimento linear desempenham um papel muito importante na indústria automotiva. Eles são comumente usados em janelas, assentos e capôs de carros. As guias lineares garantem um deslizamento suave ao ajustar os assentos e as janelas. No caso dos capôs, eles oferecem facilidade de instalação e operação suave de abertura / fechamento.
• Dispositivos Médicos: As guias de movimento linear ajudam a atingir alta precisão na fabricação de dispositivos médicos, como bombas de infusão, robôs cirúrgicos e tomógrafos. As guias lineares garantem o movimento suave e preciso dos instrumentos cirúrgicos, bem como dos sistemas de imagem.
• Energia Atômica: Os slides lineares, também conhecidos como trilhos de movimento linear, têm uma variedade de aplicações no setor de energia atômica. Eles são usados em equipamentos como válvulas de controle, posicionamento de conjuntos de combustível, sistemas de manutenção de reatores e conjuntos de geradores de turbinas.

Como escolher trilhos lineares de guia deslizante

Ao escolher um trilho linear, é importante considerar os seguintes fatores:

• Capacidade de Carga:

  A capacidade de carga refere-se ao peso máximo que um trilho linear pode suportar sem deformar ou falhar. É essencial garantir que o trilho linear escolhido possa suportar o peso do objeto que ele irá suportar. Deixar de fazê-lo pode resultar em danos tanto ao trilho linear quanto ao objeto em questão.

• Comprimento:

  O comprimento do trilho linear determina a distância que ele pode percorrer. É crucial selecionar um trilho com comprimento apropriado para sua aplicação pretendida, para garantir um movimento suave e ininterrupto.

• Precisão:

  A precisão é um fator crítico em muitas aplicações, e é importante escolher um trilho linear que ofereça a precisão necessária para necessidades específicas. Além disso, vale ressaltar que a precisão pode impactar o preço, então equilibrar os requisitos de precisão e as restrições de orçamento é essencial.

• Material:

  Os trilhos lineares são tipicamente feitos de aço ou alumínio, cada um oferecendo vantagens e desvantagens distintas. O aço fornece resistência e durabilidade, enquanto o alumínio oferece propriedades leves. Selecionar o material adequado para a aplicação garante um desempenho ideal.

• Método de Suporte:

  Os trilhos lineares são suportados de duas maneiras: suporte em balanço e suporte em todo o comprimento. A escolha entre os dois pode afetar o desempenho, a estabilidade e o design geral do sistema, portanto, é importante considerar as implicações de cada método de suporte ao selecionar um trilho linear.

Trilho linear de guia deslizante P&R

P1: Todos os trilhos lineares são compatíveis com qualquer deslizador linear?

R1: Não, eles não são. Existem diferentes tipos e tamanhos de trilhos lineares. O design do deslizador linear também pode levar em consideração as necessidades específicas da aplicação industrial. Para obter um ajuste ideal, os compradores devem sempre consultar os fornecedores antes de tentarem emparelhar um trilho linear e um deslizador.

P2: Como se pode saber que um deslizador linear está desgastado?

R2: Normalmente, os deslizadores lineares têm uma estimativa de vida útil baseada no uso e na carga. Ao se aproximar desse limite, é essencial verificar o deslizador em busca de desgaste desigual, folga excessiva e ruído indesejado. Guinchos e chiados indesejados são os primeiros sinais de um deslizador linear desgastado. Além disso, o deslizador ficará mais difícil de mover e pode haver alguns movimentos vibrantes em vez de movimento suave.

P3: Qual é a melhor maneira de prolongar a vida útil dos deslizadores e trilhos lineares?

R3: A lubrificação dedicada é a chave para prolongar a vida útil dos deslizadores e trilhos lineares. A aplicação regular de lubrificante previne o atrito e até ajuda a proteger contra poeira e detritos. Além disso, os trilhos e deslizadores devem ser limpos regularmente para remover qualquer acúmulo de contaminantes que possa causar danos.

P4: Os trilhos e deslizadores lineares são fáceis de instalar?

R4: Sim, os trilhos e deslizadores lineares são fáceis de instalar. A maioria vem com furos de montagem pré-perfurados que permitem o alinhamento e a fixação simples às superfícies desejadas. No entanto, para obter as melhores orientações de instalação, os usuários devem seguir as instruções do fabricante.
