Trilho linear de alta rigidez

Tipos de guias lineares de alta rigidez

Guias lineares de alta rigidez são estruturas de suporte usadas para permitir um movimento linear suave ao longo de um determinado caminho. São geralmente guias retas ou trilhos alinhados numa única direção. Existem diferentes tipos de guias lineares, que oferecem vários benefícios para aplicações industriais.

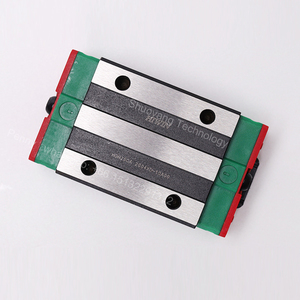

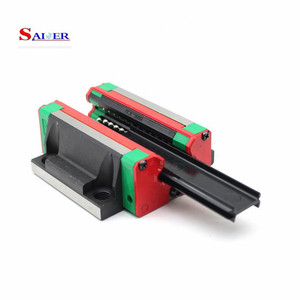

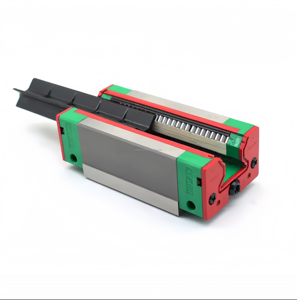

• Guia linear do tipo bloco: Num guia linear do tipo bloco, a carruagem ou o componente móvel é designado como bloco. O bloco desloca-se ou move-se sobre o trilho. A guia é paralela ao trilho. Este design é relativamente simples e consiste num trilho guia com um bloco que se move sobre ele.
• Trilho quadrado com rolamentos deslizantes: Trilhos quadrados com rolamentos deslizantes operam usando um trilho e vários rolamentos mais pequenos que frequentemente se assemelham a cilindros. Os rolamentos estão espaçados em intervalos iguais ao longo do trilho e proporcionam uma superfície de baixo atrito para o movimento linear. Em comparação com outros tipos, este design específico permite uma solução de movimento linear mais leve e compacta. Um trilho quadrado com rolamentos deslizantes funciona bem para aplicações de baixa carga e peso leve onde o espaço é escasso.
• Guia linear com rodas: Uma guia linear com rodas utiliza uma roda montada num eixo que se move ao longo de uma guia reta ou trilho. Este design é normalmente usado para permitir o movimento em distâncias maiores e velocidades elevadas. Também proporciona uma solução leve e compacta em comparação com outros tipos de guias lineares.

Especificações e manutenção de guias lineares de alta rigidez

A manutenção de guias lineares de alta rigidez é essencial para garantir o funcionamento adequado e a longevidade dos componentes. A limpeza regular, a lubrificação, a inspeção e um cronograma de manutenção podem ajudar a prevenir o desgaste prematuro e a falha. Aqui estão algumas diretrizes para manter os trilhos e as guias de movimento linear.

• Limpeza: Use panos macios sem fiapos ou toalhas de papel limpas para limpar toda a superfície dos trilhos de guia. Remova qualquer poeira, detritos ou sujidade. Para uma limpeza completa, use um solvente como espírito mineral, tolueno ou querosene para umedecer o pano e limpar a superfície. Uma escova de plástico limpa pode ser usada para atingir as partes internas das guias e remover contaminantes. Além disso, a limpeza dos blocos deslizantes ou das carruagens envolve a sua remoção do trilho. Limpe as suas superfícies e use um solvente para uma melhor limpeza.
• Lubrificação: A lubrificação é crítica para o funcionamento suave e o desgaste mínimo dos trilhos de guia lineares. Os utilizadores devem aplicar lubrificante no trilho após limpar os trilhos de guia e os blocos deslizantes. O lubrificante deve estar livre de detritos e formulado especificamente para guias e trilhos lineares. Uma pequena quantidade de lubrificante deve ser distribuída uniformemente ao longo de todo o comprimento do trilho. O excesso de lubrificante pode ser limpo mais tarde. A lubrificação regular deve ser feita dependendo da frequência de utilização e da exposição à poeira ou a contaminantes.
• Inspeção: A inspeção regular do sistema de guia linear para sinais de desgaste ou danos também é crítica para a manutenção. Isso inclui verificar o trilho e os blocos para quaisquer sinais de danos, como riscos, lascas ou deformação. Além disso, os utilizadores devem procurar acumulação de sujidade ou detritos que possam afetar o funcionamento, e os parafusos de fixação soltos devem ser inspecionados e apertados.
• Cronograma de manutenção: Os utilizadores devem estabelecer um cronograma de manutenção baseado no ambiente da aplicação e na frequência de utilização. Isso garante que a limpeza, a lubrificação e a inspeção são feitas regularmente. Seguir o manual do fabricante e as recomendações também é crucial para garantir a manutenção adequada do sistema de guia linear.

Cenários de uso de guias lineares de alta rigidez

As guias lineares de alta rigidez são usadas em várias áreas onde as máquinas precisam funcionar de forma precisa e suave. Aqui estão algumas áreas de aplicação típicas de guias lineares de alta rigidez.

• Automação industrial e braços robóticos

  As guias lineares de alta rigidez são comumente usadas em máquinas de automação industrial, como braços robóticos e máquinas automáticas. Elas fornecem uma plataforma de movimento estável, permitindo que essas máquinas possibilitem ações de montagem, classificação e embalagem precisas.

• Máquinas CNC e equipamentos de corte

  Dispositivos de maquinaria como máquinas CNC, tornos e fresadoras precisam de trilhos lineares de qualidade. As guias suportam as fresas e o design para garantir que se movem com precisão e têm operações estáveis.

• Equipamentos médicos e dispositivos de diagnóstico

  Os dispositivos médicos também utilizam guias lineares de alta rigidez. Dispositivos como bombas de infusão, máquinas de raios-X e scanners de TAC, que exigem posicionamento preciso e movimento estável, usam estas guias. Com estes trilhos, as máquinas podem fornecer diagnósticos precisos e ter resultados de imagem de qualidade para o paciente, a fim de obter melhores serviços de saúde.

• Fabricação de semicondutores e ecrãs

  Coisas como circuitos de semicondutores e painéis de ecrã que precisam de ser produzidos com precisão e em grande escala dependem de guias lineares de alta rigidez. Estas máquinas utilizam trilhos para os seus cortadores a laser, canetas ou plataformas para garantir que têm movimentos precisos e estáveis.

• Sistemas de transporte e manuseamento

  As guias lineares de alta rigidez também são aplicadas em sistemas de transporte e manuseamento, como transportadores, elevadores e máquinas de empilhamento. Os trilhos suportam as plataformas de transferência, os sistemas de elevação e os braços de classificação, o que garante que os objetos pesados são movidos de forma suave e precisa.

• Aeroespacial e simuladores de voo

  Na indústria aeroespacial, as guias lineares de alta rigidez são componentes essenciais em dispositivos de simulador de voo, bem como em bancos de ensaio de turbinas. Os bancos de ensaio de turbulência usam estas guias para realizar controlo preciso e movimento estável da turbina em várias condições de teste. Quanto aos dispositivos de simulador de voo, são controlados por precisão e precisam de estabilidade em níveis elevados de precisão. Este controlo é alcançado com guias lineares de alta rigidez para um melhor treino dos pilotos.

Como escolher guias lineares de alta rigidez

• Capacidade de carga

  Os compradores comerciais precisam de selecionar guias lineares de alta rigidez com uma capacidade de carga adequada para a sua aplicação. Considere o peso dos objetos que o trilho irá suportar e quaisquer potenciais aumentos futuros na carga.

• Tamanho e comprimento

  Escolha um sistema de trilho e trenó que se ajuste às restrições espaciais da maquinaria. Certifique-se de que o comprimento é adequado para fornecer o alcance de movimento linear desejado.

• Requisitos de precisão

  Dependendo da necessidade da aplicação, selecione trilhos lineares que ofereçam um determinado nível de precisão de posicionamento e repetibilidade. Por exemplo, os trilhos usinados com precisão devem ser usados em fresadoras CNC que exigem alta precisão.

• Ambiente de operação

  Pense nas condições de trabalho da guia linear e escolha o material e as características de vedação adequados para garantir um desempenho confiável nessas circunstâncias. Por exemplo, as guias com revestimentos resistentes à corrosão seriam adequadas para ambientes húmidos.

• Compatibilidade do sistema

  Para alcançar um desempenho ótimo e evitar problemas de compatibilidade, selecione o sistema de guia linear que seja compatível com outros componentes, como motores, acionamentos e controladores.

• Custo-efetividade

  Ao levar em consideração todos os aspetos anteriores, procure atingir um equilíbrio satisfatório entre o desempenho e o preço para escolher uma guia linear que ofereça boa eficiência de custo para a aplicação planeada.

Guias lineares de alta rigidez: perguntas e respostas

Q1: Qual a diferença entre guias lineares e guias de trilhos lineares?

A1: As guias lineares consistem num bloco guia e num trilho, enquanto os trilhos lineares são barras ou trilhos horizontais sobre os quais o bloco guia se move.

Q2: O que torna as guias lineares adequadas para aplicações de alta velocidade?

A2: Os trilhos de guia lineares de alta rigidez são fabricados para ter baixo atrito, o que lhes permite atingir velocidades elevadas.

Q3: As guias lineares têm capacidade de carga?

A3: Sim, as guias lineares de alta rigidez têm uma classificação de carga. A classificação de carga indica quanto peso a guia linear pode suportar. A classificação de carga é classificada como dinâmica e estática. Uma guia linear terá uma classificação de carga dinâmica quando o bloco/deslizador estiver em movimento, e quando estiver estacionário, terá uma classificação de carga estática. A classificação de carga dinâmica de uma guia linear influenciará a sua vida útil em movimento, enquanto a classificação de carga estática influenciará a sua vida útil em estado estacionário.

Q4: As guias lineares podem funcionar em eixos de trilhos lineares?

A4: Sim, as guias lineares podem funcionar com eixos de trilhos lineares. No entanto, para garantir a compatibilidade, é preciso levar em consideração fatores como tamanho, capacidade de carga e tipo de rolamento.
