Sobre guia linear de trilho duplo

Tipos de guias lineares de trilhos duplos

Em geral, as **guias lineares de trilhos duplos** são sistemas de movimento linear compostos por dois trilhos paralelos e um bloco ou carro móvel. As guias lineares de trilhos duplos garantem um movimento linear estável, fornecendo suporte adicional e caminhos de orientação. Também são conhecidas como guias de duas fileiras ou guias de trilho duplo.

Os blocos de rolamentos usados ​​em guias lineares de trilhos duplos são normalmente feitos de materiais de liga de alumínio fortes. O trilho de guia linear de alumínio é leve, tornando-o adequado para aplicações de baixa carga. Por outro lado, os blocos de aço provaram ter maior capacidade de carga. Uma guia linear de trilho duplo de aço é adequada para aplicações de alta carga onde são necessárias maior durabilidade e capacidade de carga. Além disso, os blocos de aço inoxidável oferecem resistência à corrosão aprimorada em comparação com os blocos de aço padrão. Eles são frequentemente empregados em ambientes com altos níveis de umidade ou onde a limpeza é crítica, como equipamentos de produção de alimentos.

Os módulos são componentes móveis que deslizam ao longo dos trilhos lineares duplos. Na maioria dos casos, eles compreendem três partes principais: o suporte, o deslizador e o rolamento. O suporte do módulo se conecta à parte da máquina que requer movimento linear. Por outro lado, o deslizador se conecta ao trilho de guia linear para permitir o movimento ao longo do caminho de orientação. Os módulos deslizantes de guia linear de trilho duplo são comumente usados ​​em máquinas CNC.

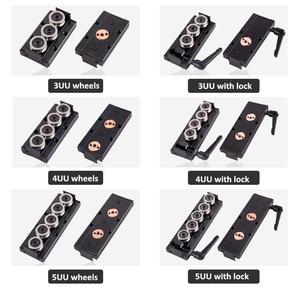

Os blocos incluem uma fileira de esferas de rolamento. Eles geralmente têm múltiplos pontos de contato com o trilho para garantir um movimento mais suave. Aplicações de maior carga, como maquinário pesado, utilizam blocos lineares de trilho duplo.

Especificações e Manutenção

O seguinte descreve as especificações para guias lineares de trilho duplo e seus requisitos de manutenção:

  • Materiais: Os trilhos são feitos de diferentes materiais, incluindo aço carbono, aço inoxidável e liga de alumínio, com vários tratamentos de superfície, como galvanização, oxidação e cromagem.
  • Faixa de comprimento: Os comprimentos dos trilhos lineares variam de 200 mm a 5000 mm ou mais. O comprimento específico pode ser personalizado de acordo com a aplicação necessária.
  • Tamanho do carro: O tamanho do carro também depende dos requisitos da aplicação e da capacidade de carga. As larguras dos carros normalmente variam de 25 a 100 mm e suas alturas variam de 20 a 60 mm.
  • Capacidade de carga: A capacidade de carga das guias lineares depende principalmente do material e do design específico. Por exemplo, uma guia linear com um design de bloco geralmente terá uma capacidade de carga diferente de uma com um design de deslizador.
  • Precisão: As guias lineares de trilho duplo podem ter diferentes níveis de precisão, como normal, alta ou ultra alta. Os trilhos lineares com maior precisão são normalmente mais caros porque são mais complexos e sofisticados de fabricar.
  • Graxa: Um lubrificante é essencial para o movimento suave e fácil dos carros ao longo dos trilhos. Ele também previne desgaste, protege contra corrosão e dissipa calor. Os produtos com formulações de graxa específicas costumam ser mais fáceis de manter.

Para manter as guias lineares de trilho duplo adequadamente, são necessárias verificações e limpezas regulares para ajudar a aumentar sua vida útil. Também é importante garantir que o ambiente de trabalho das guias esteja livre de poeira, umidade e outros contaminantes potenciais. Quando houver substâncias estranhas nas guias, elas devem ser removidas imediatamente. A lubrificação regular das guias também ajuda a minimizar o desgaste e melhorar o atrito.

Óleo lubrificante pode ser usado nas guias, desde que seja adequado para o material. Também é vital verificar e apertar quaisquer componentes soltos de tempos em tempos. Os usuários devem realizar inspeções periódicas das guias com base na frequência de uso e no ambiente de trabalho. Quaisquer danos, peças soltas ou detritos devem ser inspecionados e resolvidos imediatamente, assim como a lubrificação das guias.

Usos de Guias Lineares de Trilhos Duplos

  • Juntas de robôs: Um exemplo de cenário de uso para guia linear de trilho duplo em robótica é na criação das juntas de um robô. Os projetistas de robôs podem usar guias lineares de trilho duplo para fazer as juntas de um robô. Com isso, as juntas terão uma estrutura de suporte que é robusta o suficiente para suportar o peso do robô. Além disso, o uso de guias pode melhorar a precisão do movimento das juntas do robô.
  • Máquinas de embalagem: As máquinas de embalagem geralmente usam guias lineares de trilho duplo com rolamentos no sistema de deslizamento e posicionamento. Essas máquinas utilizam guias lineares de trilho duplo com rolamentos para obter produtos posicionados com precisão e rapidez. Com o movimento rápido e preciso que as guias lineares oferecem, isso garante que o processo de embalagem ocorra de forma eficiente. Além disso, a manutenção da integridade do produto é garantida durante esses processos.
  • Máquinas CNC: Um cenário típico onde as guias lineares de trilho duplo são empregadas é em máquinas CNC (Controle Numérico por Computador). Essas máquinas são utilizadas nas indústrias de fabricação. As máquinas CNC garantem a fabricação de peças com a máxima precisão e exatidão. Portanto, sistemas de movimento confiáveis ​​são necessários por eles. As guias lineares de trilho duplo fornecem o controle de movimento que essas máquinas CNC precisam para funcionar com precisão. Além disso, eles oferecem altas capacidades de carga para suportar peças pesadas.
  • Equipamentos ópticos: Equipamentos ópticos como microscópios e telescópios exigem elementos que suportam e deslizam com precisão. Como o foco preciso dos feixes de luz e imagens é necessário para seu funcionamento, dispositivos como esses precisam de um sistema de posicionamento preciso. Guias lineares de trilho duplo multieixos fazem esse trabalho excelentemente. Sua capacidade de movimento linear preciso os torna perfeitos para dispositivos ópticos. Sistemas de automação de microscópios e instrumentos de medição científica os utilizam como mecanismo de suporte.

Como escolher guias lineares de trilhos duplos

Considere os seguintes parâmetros ao escolher guias lineares de eixo de trilho duplo para aplicações específicas.

  • Capacidade de carga

    Para começar, é crucial determinar a capacidade de carga esperada da guia linear. A classificação de carga de uma guia linear determina o peso que ela pode suportar. Como resultado, o projetista ou engenheiro da máquina deve verificar o peso da máquina e a massa volumétrica. Use peso e massa para determinar o trilho de guia linear de rolamentos com capacidade de carga adequada.

  • Ambiente de operação

    O ambiente de operação de uma guia linear pode afetar significativamente seu desempenho ao longo do tempo. Possíveis efeitos ambientais incluem substâncias corrosivas, altas temperaturas e ambientes sujos ou contaminados. Por exemplo, aplicações de alta temperatura podem exigir uma guia linear de trilho duplo feita de aço inoxidável para evitar corrosão. Da mesma forma, areia e outros detritos podem exigir o uso de uma vedação contra poeira para evitar o entupimento do trilho de guia.

  • Expectativa de vida

    A vida útil de viagem da guia linear deve ser determinada com base na distância de viagem esperada da máquina e na frequência. Escolher uma guia com expectativa de vida suficiente ajuda a evitar falhas prematuras e manutenções dispendiosas. A estimativa de vida útil dobrada é baseada na vida útil de viagem classificada das guias lineares. Os projetistas de máquinas devem observar os parâmetros de vida fornecidos pelo fabricante e a capacidade de carga.

  • Velocidade e aceleração

    A velocidade máxima e a aceleração da guia linear devem ser consideradas. As guias de trilho duplo são projetadas para desempenhar. No entanto, cada projeto tem um desempenho diferente. Selecione uma guia para suportar a velocidade e aceleração da máquina. Ou escolha um que corresponda. A falha em escolher uma guia compatível com a velocidade e aceleração da máquina pode levar a ... falhas inesperadas!

Guia linear de trilho duplo Q&A

P1: Quantos slides em um sistema de guia linear?

R1: Normalmente, um slide é usado com um trilho de guia linear, mas vários podem ser agrupados para maior capacidade de carga, velocidade e rigidez.

P2: Quais são as últimas tendências em tecnologia de guia linear?

R2: O mercado está vendo um foco crescente na eficiência energética e no uso de tecnologia inteligente, como sistemas de lubrificação automática em guias lineares.

P3: Qual é a expectativa de vida de uma guia linear?

R3: Ao calcular a vida útil de uma guia linear, é preciso observar a carga, a lubrificação, o ambiente de operação e qualquer possível contaminação. Em condições normais, as guias lineares podem durar de vários milhares a mais de um milhão de quilômetros.

P4: Qual é a diferença entre guias lineares e trilhos lineares?

R4: As guias lineares são o produto que se concentra no suporte de movimento, enquanto os trilhos lineares enfatizam os produtos em forma de haste. No entanto, os dois termos são comumente usados ​​de forma intercambiável na indústria.
