Grande trilho guia linear

Tipos de trilhos de guia linear grandes

Um **trilho de guia linear grande** pode ser classificado em vários tipos com base em diversos fatores, como design, aplicação, material utilizado e opções de montagem. A classificação principal divide-os em trilhos de guia linear grandes de esferas e roletes. Eles são ainda classificados em guias LM, trilhos de guia quadrados e trilhos de guia de polegada, que são usados principalmente no continente americano.

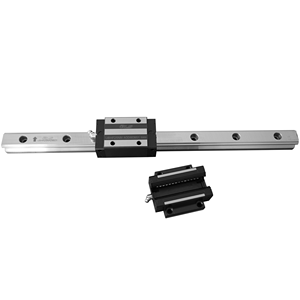

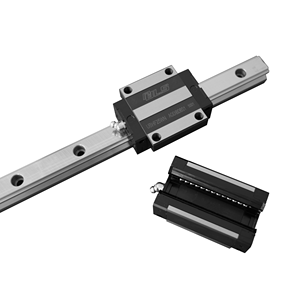

• Trilho de guia linear grande de esferas: Este é o tipo mais comum de trilho de guia linear grande. É composto por um trilho e um bloco deslizante com várias esferas montadas entre eles. O movimento linear grande é conseguido à medida que as esferas rolam entre as pistas do bloco e do trilho. Este design oferece baixo atrito e movimento de alta velocidade.
• Trilho de guia linear grande de roletes: Em vez de esferas, este tipo utiliza roletes cilíndricos para facilitar o movimento deslizante. Como os trilhos de guia de esferas, eles têm um trilho e um bloco com dois ou mais canais. Os roletes localizados nesses canais ajudam a distribuir a carga uniformemente sobre uma área de superfície maior. Este tipo de trilho de guia linear grande é mais adequado para cargas pesadas e movimentos de baixa velocidade que exigem alta precisão.
• Trilhos de guia linear grandes quadrados: Geralmente, os trilhos de guia linear grandes têm blocos retangulares. No entanto, os trilhos de guia linear grandes quadrados utilizam blocos quadrados. Esses blocos têm a mesma largura que os trilhos, o que melhora a capacidade de carga e a rigidez. Além disso, eles podem suportar carga em todas as direções. Assim, muitos fabricantes ainda consideram os trilhos lineares de bloco quadrado como iguais às guias LM. No entanto, este tipo de trilho de guia só é aplicável para uso em máquinas de fresagem CNC e centros de usinagem.
• Guias lineares de trilho redondo: Também conhecidas como guias lineares de trilho perfilado, esses trilhos de guia linear grandes usam hastes circulares como mecanismo deslizante. As hastes redondas se encaixam precisamente dentro da máquina de deslocamento linear, permitindo um movimento suave. Esses trilhos de guia são frequentemente usados em esteiras transportadoras de linhas de montagem e aplicações de posicionamento linear em fábricas.
• Trilho de guia linear miniatura: Este tipo de trilho de guia linear grande não é apenas pequeno, mas também muito leve. Embora não haja definições fixas, a maioria dos fabricantes considera trilhos miniatura que têm menos de 15 milímetros de altura como trilhos miniatura. Suas pequenas dimensões permitem que sejam integrados em espaços compactos. Além disso, eles podem ser usados em aplicações onde o peso é um fator limitante. Algumas aplicações comuns incluem robótica, dispositivos médicos e instrumentos de precisão.

Especificações e manutenção de trilhos de guia linear grandes

Os trilhos lineares grandes sempre vêm com especificações que ajudam os compradores a entender como essas peças se comportarão quando instaladas em máquinas. Aqui estão algumas das especificações que você deve procurar ao procurar trilhos de guia e carrinhos.

• Tamanhos

  O tamanho do trilho de guia linear é mostrado em comprimento, largura e altura. O tamanho influenciará a dimensão e o peso das peças móveis de uma máquina ou equipamento. Normalmente, trilhos maiores podem suportar cargas pesadas. No entanto, eles podem ocupar espaço extra e adicionar mais peso à máquina.

• Capacidade de carga

  Um trilho de guia linear grande com maior capacidade de carga suportará uma carga útil mais pesada. Trilhos de alta capacidade são ideais para uso em máquinas industriais e equipamentos de fabricação em aplicações que exercem uma força maior nas peças móveis. Além disso, nas capacidades máximas de carga, o trilho deve permitir um movimento suave sem causar desgaste ou rasgo.

• Materiais

  Ao considerar o material para um trilho de guia, pense na aplicação e no ambiente da máquina. Trilhos de aço cromado são ideais para máquinas que operam em ambientes perigosos. Nesse caso, o trilho de guia deve ter um material não corrosivo. Por outro lado, os trilhos de alumínio são leves e são adequados para máquinas mais leves.

• Precisão e precisão

  Os trilhos de guia linear grandes vêm em diferentes opções de precisão e precisão. As opções de alta precisão permitem tolerâncias apertadas para permitir que as máquinas atinjam cortes e movimentos mais precisos. Alternativamente, trilhos de baixa precisão são menos dispendiosos e podem funcionar em máquinas que não exigem alta precisão.

Os trilhos de guia linear grandes precisam de manutenção e cuidados para que funcionem da melhor forma e durem muito tempo. Aqui estão algumas dicas de manutenção para trilhos lineares grandes.

• Limpe o trilho de guia regularmente. A limpeza só requer limpar a superfície do trilho com um pano sem fiapos. A superfície deve estar livre de poeira e outros detritos para melhorar a operação e reduzir o desgaste.
• Lubrifique o trilho de guia linear. Aplique graxa ou óleo nas peças móveis para que funcione suavemente e aumente sua vida útil.
• Faça inspeções de rotina no trilho linear. Durante a inspeção, verifique se há algum sinal de acúmulo de sujeira, desgaste ou danos. Identificar problemas potenciais precocemente evitará avarias.
• Mantenha o trilho de guia linear alinhado corretamente. O desalinhamento ocorre com o tempo devido ao uso regular. Mas, realinhá-lo tornará o trilho mais estável e melhorará a precisão.

Cenários de trilhos de guia linear grandes

• Automação industrial

  Os trilhos de guia linear grandes são amplamente utilizados na automação industrial. Eles podem fornecer uma plataforma móvel estável para equipamentos como máquinas CNC de alta precisão, máquinas de corte e linhas de montagem automatizadas. Por exemplo, os trilhos deslizantes de máquinas CNC permitem que as ferramentas da máquina deslizem para a esquerda e para a direita. O sistema de trilho de guia linear grande fornece controle de movimento estável e preciso para operações de usinagem.

• Logística e transporte

  Os trilhos de guia linear são comumente usados no campo da logística e do transporte. Os trilhos de guia linear grandes são frequentemente usados em combinação com outros equipamentos, como rolos grandes, para formar um sistema de classificação e transferência estável. Isso permite que os bens sejam classificados e transferidos de acordo com caminhos predefinidos, facilitando operações eficientes. Os trilhos deslizantes lineares são a estrutura de suporte de vários transportadores, como transportadores de correias, transportadores de classificação e transportadores de rolos.

• Equipamentos médicos

  Os equipamentos médicos também exigem controle de movimento de precisão e os trilhos de guia linear grandes podem atender a essa necessidade. Por exemplo, um trilho de guia deslizante linear grande poderia ser usado em um scanner de tomografia computadorizada de alta precisão ou em um robô de sala de operação. Esses dispositivos geralmente exigem posicionamento preciso e movimento estável. Os trilhos de guia linear grandes são capazes de fornecer a precisão e a estabilidade que esses dispositivos precisam.

• Aeroespacial

  A indústria aeroespacial exige o uso de trilhos de guia linear grandes na fabricação e montagem de aeronaves. Os trilhos de guia deslizantes lineares grandes permitem controle de movimento preciso, ajudando a atingir a montagem precisa de componentes complexos. Além disso, os trilhos de guia linear grandes são usados em plataformas de teste de túneis de vento, plataformas de teste de espaçonaves e muito mais.

• Robótica

  Os robôs geralmente exigem trilhos de guia linear grandes para atingir seu controle de movimento preciso e posicionamento. Por exemplo, os trilhos de guia linear grandes são comumente usados em robôs industriais, robôs de serviço e robôs humanóides. Os trilhos de guia linear fornecem a estabilidade e a precisão necessárias para as juntas e membros do robô.

• Teste de instrumentos ópticos

  A indústria de teste de instrumentos ópticos utiliza trilhos de guia linear grandes para suportar os instrumentos ópticos durante o processo de teste. Eles permitem que os instrumentos ópticos sejam movidos para a posição desejada facilmente e com precisão, facilitando a calibração e o ajuste dos instrumentos. Isso permite que a funcionalidade precisa e confiável dos instrumentos ópticos seja verificada.

Como escolher trilhos de guia linear grandes

• Análise das necessidades da aplicação

  Ao comprar trilhos de guia linear grandes, as pessoas primeiro pensam na máquina ou equipamento em que planejam instalar o trilho de guia linear. Considere as coisas que este dispositivo faz, como sua capacidade de carga, ambiente de operação, a distância que ele precisa deslizar e seus requisitos de velocidade e precisão. Pensando cuidadosamente no uso pretendido dos trilhos de guia linear, os compradores podem selecionar o tamanho, o peso e outras características que lhes permitem atender às suas necessidades específicas de forma eficiente.

• Capacidade de carga e classificação

  É crucial considerar a classificação da capacidade de carga ao escolher um trilho de guia linear. Essa classificação informa aos usuários o peso máximo que o trilho pode suportar, funcionando corretamente. Isso ajuda a garantir que o trilho de guia selecionado será capaz de lidar com a carga de trabalho do trilho de guia linear sem se desgastar ou ser danificado com o tempo. Escolhendo um trilho com capacidade de carga que corresponda às suas necessidades, você pode evitar uma possível falha do equipamento por escolher um trilho de guia que não consegue suportar seu peso.

• Tamanho e peso

  Ao comprar trilhos de guia linear grandes, as dimensões gerais e a massa do trilho selecionado devem se encaixar no espaço interno e na distribuição de peso do dispositivo móvel. Se um trilho for muito grande ou pesado para seu equipamento, ele pode tornar a máquina muito volumosa ou difícil de operar. Portanto, é importante selecionar um sistema de trilho de guia que será instalado bem dentro do invólucro do item, contribuindo também razoavelmente para seu peso total. Esse equilíbrio garante o bom funcionamento de todo o aparelho, pois os trilhos de guia linear grandes desempenham um papel essencial na orientação do movimento de forma precisa e confiável.

• Arranjos de vedação

  É importante escolher o tipo certo de vedações para um trilho de guia linear porque essas vedações protegem o trilho da contaminação por poeira ou outras partículas, o que é vital para preservar sua vida útil funcional. As vedações servem para manter as peças internas de trabalho do trilho limpas e livres de detritos danosos. Ao impedir que esses contaminantes penetrem, esses arranjos de vedação ajudam a garantir que o trilho de guia linear permaneça operacional por um período mais longo, atrasando assim o início do desgaste e a necessidade de manutenção ou substituição.

• Precisão e precisão

  Os trilhos de guia linear desempenham um papel importante em máquinas que exigem altos níveis de precisão e precisão, como aquelas usadas nos campos de aplicações aeroespaciais, médicas ou de semicondutores. Nesses casos, é crucial escolher trilhos de guia linear que sejam projetados para atingir os graus precisos de operação suave e confiabilidade posicional necessárias por equipamentos que funcionam na ponta mais fina da escala de medição. A seleção de trilhos de guia linear com esse nível de exatidão garante o desempenho ideal de dispositivos que exigem o máximo em engenharia de precisão.

Perguntas e respostas sobre trilhos de guia linear grandes

P: Como instalar trilhos de guia em um armário?

R: Para instalar trilhos de guia em um armário, primeiro, marque a altura onde a gaveta ficará. Em seguida, usando a altura marcada como referência, prenda o trilho de guia ao lado do armário, certificando-se de que esteja nivelado para que a gaveta fique correta. Repita o processo para o outro lado do armário. Para instalar o trilho de guia na gaveta, alinhe-o com o lado da gaveta e marque a posição dos furos. Faça furos nos pontos marcados e prenda o trilho de guia. Por fim, teste a gaveta e faça ajustes se necessário.

P: Quais são as diferenças entre trilhos de guia linear e trilhos perfilados?

R: Os trilhos de guia linear são projetados para rolamentos de esferas, permitindo que eles se movam em linha reta com atrito mínimo. Os trilhos de guia linear grandes funcionam bem para cargas com pesos mais baixos. Por outro lado, os trilhos perfilados têm uma pista com formato especial que fornece uma área de contato maior para os elementos de rolamento. Este design permite que os trilhos perfilados suportem cargas mais pesadas e mantenham maior rigidez. Portanto, dependendo da aplicação, o trilho de guia linear ou o trilho perfilado podem ser usados.

P: Pode-se usar guias lineares para eixos X e Y de impressora 3D?

R: Sim, guias lineares podem ser usadas para movimentos nos eixos X e Y de uma impressora 3D.

P: Os trilhos de guia melhoram o desempenho de um veículo?

R: Sim, os trilhos de guia podem melhorar o desempenho de um veículo, melhorando o manuseio do veículo durante as curvas e estabilizando-o em altas velocidades. Outros benefícios incluem garantir a segurança dos passageiros e a longevidade dos pneus.
