Sobre guia linear de eixo duplo

Tipos de guias lineares de eixo duplo

Como um componente do sistema de movimento linear, as guias lineares de eixo duplo são primariamente para guiar as partes móveis. Dependendo da estrutura e aplicação do equipamento da máquina, os seguintes tipos de guias lineares são comumente utilizados.

  • Guias de roletes cruzados: Os roletes de guia são colocados perpendicularmente à direção de movimento um a um. A disposição perpendicular aumenta a capacidade de carga e a rigidez da guia de roletes cruzados, como mostrado na figura abaixo.
  • Splines de esferas: Splines transmitem movimento de rotação e torque. Splines de esferas combinam rolamentos de esferas e splines para transferir movimento linear. Eles podem suportar cargas radiais, permitindo o movimento axial. Eles fornecem movimento suave e baixo atrito. O que o torna mais adequado para máquinas CNC é que eles podem suportar um alto nível de carga radial.
  • Seguidores de cames: Os seguidores de cames fornecem suporte e movimento. Eles se movem ao longo de um caminho predefinido (a came) e dependem da forma da came para mudar o movimento. O mecanismo de conexão é a característica chave para diferenciá-lo de outras guias lineares.
  • Transmissões por corrente: Um sistema de movimento linear transforma o movimento rotativo em movimento linear. Ele usa uma fonte de energia para acionar um pinhão. O pinhão conectado à corrente produz movimento linear.
  • Guias lineares magnéticas: As guias lineares magnéticas usam ímãs para fornecer orientação. Eles oferecem movimento sem contato e baixo atrito. Eles permitem um movimento suave e repetível usando repulsão ou atração entre ímãs.
  • Guias lineares de eixo redondo: Guias lineares de eixo redondo, ou guias lineares de trilho de haste, consistem em eixos redondos e buchas ou rolamentos. Eles fornecem soluções de baixo custo com alta flexibilidade, permitindo que as partes móveis deslizem suavemente ao longo dos eixos retos.
  • Guias lineares de trilho quadrado: A guia linear de trilho quadrado usa uma combinação de trilho de perfil retangular e bloco móvel para oferecer orientação precisa para aplicações de movimento linear. Eles fornecem alta rigidez e capacidade de carga.

Especificações e manutenção de guias lineares de eixo duplo

As especificações dos trilhos lineares de eixo duplo variam dependendo do fabricante. No entanto, aqui estão algumas especificações padrão de trilhos lineares com os blocos deslizantes ou carrinhos compatíveis.

  • Comprimento do trilho de guia: O comprimento do trilho de guia pode variar para atender a construções de máquinas personalizadas ou específicas. Os comprimentos típicos para trilhos curtos são de cerca de 300 mm a 600 mm. Trilhos mais longos podem ser encontrados com comprimentos de até vários metros.
  • Diâmetro do trilho: Os trilhos lineares redondos têm diâmetros variados. Os mais comuns incluem 12 mm, 16 mm, 20 mm, 25 mm e 30 mm. Trilhos com um diâmetro de 25 mm podem deslizar cargas pesadas facilmente. Em contraste, aqueles com um diâmetro de 20 mm e menor são frequentemente usados ​​em dispositivos que exigem alta velocidade e precisão.
  • Classificação de carga: A classificação de carga para trilhos lineares informa ao usuário a capacidade de carga do alojamento e do trilho. Por exemplo, um trilho de guia linear miniatura com um diâmetro de 12 mm pode ter uma classificação de carga de cerca de 10 kg. Por outro lado, um trilho de guia linear maior com um diâmetro de 60 mm pode ter uma classificação de carga de aproximadamente 1000 kg ou mais.
  • Material: Os trilhos lineares são frequentemente feitos de liga de alumínio extrudado. No entanto, algumas máquinas CNC ou dispositivos de automação podem optar por trilhos de aço devido à sua alta capacidade de carga. Os trilhos de aço podem fornecer resistência e rigidez adicionais para máquinas grandes que possuem cargas pesadas.

Manutenção

Os trilhos lineares de eixo duplo são frequentemente feitos de metais mais duros, como aço inoxidável ou aço carbono, e são projetados para transportar cargas pesadas. Portanto, os requisitos de manutenção são baixos. No entanto, ainda é essencial limpar os trilhos e os blocos de qualquer acúmulo de detritos ou sujeira que possa prejudicar seu desempenho e causar danos prematuros ou avarias.

Aqui estão algumas dicas de manutenção de guias lineares:

  • Limpeza regular: Use um pano sem fiapos para limpar os trilhos de guia regularmente. A frequência dependerá do uso. No entanto, limpá-lo todos os dias deve mantê-lo limpo e bem conservado. Os fabricantes aconselham os usuários a aplicar solvente de limpeza no pano e limpar os trilhos antes de aplicar lubrificante. Este processo remove qualquer sujeira ou detritos que possam prejudicar o desempenho do trilho de guia.
  • Lubrificação: Lubrifique o trilho de guia linear regularmente. A lubrificação reduz o atrito e aumenta o movimento suave e eficiente do deslizador ao longo do trilho. Os usuários devem aplicar uma pequena quantidade de lubrificante na parte superior e lateral do trilho. Em caso de cargas pesadas, os usuários podem aplicar graxa para aumentar a capacidade de carga.
  • Manutenção do bloco: Caso sujeira ou detritos se acumulem nos blocos, é melhor removê-los e limpá-los completamente. Seguir as instruções do fabricante sobre limpeza e lubrificação aumenta a longevidade do trilho de guia linear.
  • Inspeção regular: É melhor inspecionar o trilho de guia linear periodicamente. Procure por quaisquer sinais de danos no trilho, como acúmulo de sujeira ou desgaste irregular. Ao verificar, certifique-se de que está limpo e bem lubrificado. Os trilhos lineares que operam sob altas cargas e tensão podem exigir manutenção e inspeções frequentes. Considere fazer o mesmo regularmente naqueles que não sofrem tensão e pressão com frequência.

Cenários de uso de guias lineares de eixo duplo

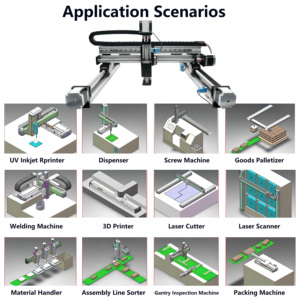

Como uma parte importante do sistema de movimento linear, as guias lineares de eixo duplo são amplamente utilizadas em diversas indústrias.

  • Fabricação industrial

  • Os trilhos lineares de eixo duplo são amplamente utilizados nos campos de automação industrial e fabricação de equipamentos. Eles podem ser usados ​​como slides de movimento ou guias de suporte para robôs, linhas de montagem automatizadas, máquinas CNC, equipamentos de corte e solda, etc., para atingir a automação e precisão dos processos de fabricação industrial.

  • Fabricação de máquinas

  • Na indústria de fabricação de máquinas, os trilhos lineares de eixo duplo podem ser usados ​​como componentes-chave para máquinas-ferramentas, tornos, fresadoras, retificadoras, furadeiras e outros equipamentos. Eles fornecem controle de movimento estável e orientação para máquinas-ferramentas, atingindo usinagem e fabricação de alta precisão.

  • Logística e armazenagem

  • No campo da logística e armazenagem, os trilhos lineares de eixo duplo podem ser aplicados a sistemas de armazenagem automatizados, empilhadeiras, paletizadores, transportadores, dispositivos de classificação e outros equipamentos. Eles desempenham um papel importante na movimentação, transporte e classificação de materiais, fornecendo controle de movimento estável e orientação.

  • Equipamentos médicos

  • Os trilhos lineares de eixo duplo são aplicáveis ​​no campo de equipamentos médicos como um componente vital. Eles são adequados para sistemas de movimentação e posicionamento de equipamentos de imagem como tomografia computadorizada/ressonância magnética/raios-x, bem como para robôs cirúrgicos, bombas de infusão intravenosa, robôs de reabilitação e outros equipamentos. Os trilhos lineares de eixo duplo fornecem controle de movimento preciso e orientação para dispositivos médicos, garantindo sua estabilidade e confiabilidade.

  • Revestimento óptico

  • Os trilhos lineares de eixo duplo são partes cruciais nos equipamentos de revestimento óptico, fornecendo controle de movimento preciso e estável e orientação para as funções de carregamento/descarregamento, posicionamento e varredura do substrato das câmaras de revestimento, palcos de posicionamento e sistemas de transferência de substrato. Eles garantem a deposição uniforme e precisa do material de revestimento em elementos ópticos como lentes, filtros e espelhos, atendendo aos rigorosos requisitos dos processos de revestimento óptico.

Como escolher guias lineares de eixo duplo

Ao escolher um trilho de guia linear de eixo duplo, é importante considerar vários fatores para garantir que o trilho selecionado atenda aos requisitos da aplicação específica. Comprar um trilho de guia linear de alta resistência ajuda a suportar a capacidade de carga do sistema de movimento linear.

  • Materiais de fabricação: Selecione os materiais apropriados para a construção do trilho de guia linear. Normalmente, liga de alumínio ou aço inoxidável será considerada. Um trilho de guia linear de alumínio é mais leve e mais resistente à corrosão, tornando-o uma boa opção para aplicações que precisam ser portáteis. O aço inoxidável fornece excelente resistência e capacidade de carga, tornando-o uma opção ideal para aplicações industriais de alta resistência.
  • Características excepcionais: Para algumas aplicações exclusivas, as características excepcionais do trilho de guia linear de eixo duplo podem ser a chave para atender aos requisitos da aplicação. Por exemplo, o recurso de autoalinhamento pode ser necessário para se adaptar a uma condição de instalação ligeiramente desalinhada. O design à prova de poeira fornece proteção contra contaminantes em ambientes hostis, prolongando assim a vida útil do sistema de movimento linear.
  • Comprimento: Personalizar os comprimentos é uma possibilidade, mas é aconselhável calcular o comprimento necessário com base na aplicação para determinar o melhor ajuste para o projeto. Reserve um tempo para descobrir a carga de trabalho segura e a velocidade com que o projeto deve ser realizado para ajudar a determinar o comprimento perfeito.
  • Requisitos da aplicação: Considere os requisitos específicos da aplicação, como o ambiente operacional (por exemplo, temperatura, umidade, presença de poeira ou detritos) e o nível de precisão necessário. É importante escolher trilhos lineares de eixo duplo que sejam adequados para o ambiente dado e que a precisão desejada deve ser alcançada.

P&R

P: Quanto tempo dura um trilho de guia linear?

R: Com tarefas adequadas de manutenção preventiva, como limpeza e lubrificação, as guias lineares podem ter uma vida útil superior a cinco anos ou até dez anos ou mais para algumas aplicações com carga leve.

P: Para que servem as guias lineares?

R: Os trilhos lineares de eixo duplo oferecem alta precisão e estabilidade. Eles permitem que os componentes deslizantes se movam ao longo de caminhos designados sem obstruções. Suas qualidades de movimento direcional tornam as guias lineares adequadas para uso em máquinas como roteadores CNC, tornos, máquinas de corte a laser e suas variantes.

P: As guias lineares são fáceis de instalar?

R: Como regra geral, quanto mais complexa a guia linear, mais difícil a instalação. No entanto, existem guias lineares fáceis de usar, como a combinação pré-montada de eixo e bloco de suporte, que otimizam e facilitam a instalação rápida.

P: As guias lineares exigem manutenção?

R: Embora algumas guias lineares, como o trilho de guia linear de eixo duplo, precisem de lubrificação e manutenção regulares, outras são de baixa manutenção ou mesmo sem manutenção, como guias seladas ou pré-lubrificadas.
