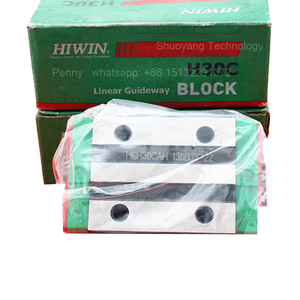

Bloco deslizante linear

Tipos de blocos deslizantes de guia linear

Blocos deslizantes de guia linear vêm em vários tipos, cada um com características únicas que os diferenciam. A tabela abaixo resume alguns dos tipos comuns de blocos deslizantes de guia linear, incluindo suas características distintas.

• Mancais de deslizamento de bloco: Eles aproveitam materiais de baixo atrito para ajudar a reduzir o arrasto e suportar o movimento suave ao longo de uma haste ou eixo. Eles são geralmente soluções econômicas para aplicações em que alta precisão não é crítica. Além disso, eles são fáceis de instalar e manter.
• Blocos cartesianos: Eles representam um sistema de movimento linear que utiliza múltiplas direções perpendiculares. Normalmente, esses blocos são montados em trilhos verticais movidos por um trilho horizontal. Essa configuração permite posicionamento preciso e viagens de alta velocidade em espaços rebaixados, confinados e abertos. Além disso, eles são amplamente utilizados na montagem e fabricação de produtos eletrônicos, manuseio automatizado de materiais e indústria têxtil, entre outros.
• Bloco com usinagem de extremidade: Esses blocos deslizantes lineares possuem acessórios de extremidade personalizados ou serviços de usinagem que permitem configurações de instalação sob medida. Essa característica aumenta a versatilidade do sistema de movimento linear. Além disso, permite que ele atenda às diferentes necessidades de aplicação e simplifica o processo de instalação.

Especificações e manutenção de blocos deslizantes de guia linear

Algumas especificações de blocos deslizantes lineares a serem observadas ao comprar incluem comprimento, largura e altura, bem como comprimento do trilho, diâmetro e material. Por exemplo, um tamanho comum para um bloco deslizante linear é 25 mm e ele se move suavemente sobre um trilho de aço. Os dois materiais comuns usados para guias de trilho linear são alumínio e aço temperado. Trilhos de alumínio são leves, enquanto o aço fornece estabilidade e resistência. O bloco consiste em elementos de rolamento como esferas ou deslizamentos. Um bloco deslizante de esferas comumente usado em impressoras 3D pode ter um diâmetro externo de 15 mm e um diâmetro interno de 10 mm. O bloco normalmente possui 16 esferas dispostas em quatro fileiras.

A manutenção constante das guias de movimento linear de trilho deslizante garante que elas durem muito tempo. Um dos processos de manutenção comuns é a lubrificação. Os usuários podem aplicar graxa ou óleo para reduzir o atrito e o desgaste. A lubrificação de guias lineares também pode ser feita imergindo-a em um banho de lubrificante ou por meio de um sistema centralizado de lubrificação. Algumas guias lineares vêm autolubrificantes com PTFE poroso, que retém o lubrificante e o libera lentamente ao longo do tempo. As empresas também podem limpar regularmente as guias de contaminantes como poeira, detritos e sujeira. Eles podem usar um pano sem fiapos e um solvente de limpeza para remover qualquer sujeira nas guias. Uma escova de limpeza também pode ser usada em locais de difícil acesso.

É aconselhável inspecionar as guias lineares com frequência. Os usuários podem procurar ruídos anormais durante a operação, o que pode indicar obstrução ou dano. As empresas também podem verificar sinais de desgaste excessivo e substituir peças conforme necessário. Para prolongar a vida útil da guia, recomenda-se o uso de lubrificação com uma viscosidade adequada, conforme especificado pelo fabricante.

Cenários

Os deslizamentos de guia linear são amplamente utilizados em campos industriais e de alta tecnologia devido à sua alta precisão, estabilidade e capacidade de suporte de carga. Aqui estão alguns cenários de aplicação típicos.

• Máquinas-ferramenta

  As guias lineares suportam e posicionam peças de trabalho ou ferramentas em tornos, fresadoras, furadeiras e outras máquinas-ferramentas. Sua alta precisão e repetibilidade garantem a precisão e a qualidade da usinagem.

• Aeroespacial

  Fabricantes ou manutenção aeroespacial podem usar guias lineares na fabricação e manutenção de satélites, montagem de espaçonaves e testes de aviação. Eles fornecem movimento preciso e posicionamento para operar grandes componentes de espaçonaves, garantindo confiabilidade em aplicações aeroespaciais críticas.

• Robótica

  As guias lineares desempenham um papel crucial no posicionamento e movimento preciso de braços robóticos, robôs móveis e linhas de montagem automatizadas. Eles suportam e guiam braços robóticos para realizar tarefas precisas de coleta, colocação e montagem. As guias lineares também permitem que robôs móveis se movam suavemente e de forma estável em diferentes terrenos.

• Equipamentos Médicos

  Os deslizamentos de guia linear são amplamente utilizados em equipamentos médicos para diagnóstico e tratamento, como máquinas de ressonância magnética, tomógrafos e sistemas cirúrgicos robóticos. Sua alta precisão e movimento suave garantem a estabilidade e a precisão dos equipamentos médicos, fornecendo suporte confiável para procedimentos de diagnóstico e cirurgia.

• Automotivo

  No processo de fabricação automotiva, as guias deslizantes lineares são utilizadas para linhas de montagem, equipamentos de inspeção, braços robóticos e muito mais. Suas capacidades precisas de posicionamento e movimento suave otimizam os processos de montagem e inspeção automotiva, melhorando a eficiência da produção e o controle de qualidade.

• Embalagem

  As guias lineares são utilizadas em máquinas de embalagem, como máquinas de encaixotamento, linhas de engarrafamento e máquinas de etiquetagem. Elas fornecem suporte estável e movimento suave para as partes móveis da máquina, melhorando a eficiência e a precisão da embalagem.

• Equipamentos para semicondutores

  Os deslizamentos de guia linear são instrumentais em equipamentos de fabricação de semicondutores, incluindo inspeção de wafer, litografia, gravação e sistemas de deposição. Eles garantem movimento preciso e posicionamento de wafer e máscaras, contribuindo para a precisão e confiabilidade dos processos de fabricação de semicondutores.

• Maquinário Têxtil

  Equipamentos têxteis como teares, máquinas de tricô e máquinas de costura utilizam guias lineares para fornecer posicionamento e movimento precisos. Isso melhora a eficiência da produção e a qualidade do produto.

Como escolher blocos deslizantes de guia linear

Embora existam parâmetros padrão para todos os blocos deslizantes de guia linear, algumas necessidades específicas de aplicação obrigam os compradores a considerar outros aspectos do trilho de guia e do bloco deslizante.

• Resistência dos materiais utilizados

  Um bloco deslizante de guia linear utilizará uma liga específica para o trilho, o que determina a resistência e as cargas uniformes. As ligas comumente usadas são aço carbono ou aço inoxidável. O aço carbono é típico para aplicações com cargas consistentes, considerações ambientais ou resistência à corrosão. Onde o peso é uma consideração, por exemplo, em indústrias aeroespaciais e a necessidade de materiais não ferrosos, as ligas comumente usadas para trilhos de guia linear são ligas de alumínio como 6063.

• Lubrificação

  A lubrificação previne o desgaste nas superfícies dos rolamentos de esferas e no trilho de guia. As opções de lubrificação para trilhos de guia linear incluem autolubrificação e lubrificação forçada. Guias lineares autolubrificantes normalmente incorporam um revestimento de plástico que possui compostos de lubrificação sólida, enquanto guias de lubrificação forçada incluem provisões para que a lubrificação externa flua.

• Estilo de montagem e peso

  Uma consideração fundamental para os projetistas de produtos é o peso do bloco e o estilo de montagem. O peso precisa ser minimizado em aplicações como robótica e aeroespacial, mas uma configuração particular pode ser necessária. Por exemplo, em um projeto de estrutura aberta, pode ser necessária uma montagem superior ou inferior.

• Precisão necessária

  A precisão é imperativa em aplicações, como máquinas CNC ou instrumentos ópticos. Considere os blocos deslizantes de guia linear que oferecem diferentes níveis de precisão para atender aos requisitos específicos. Em alguns projetos, escolher deslizamentos de movimento linear de alta precisão garantirá que a construção atenda aos padrões desejados.

• Capacidade de carga

  Várias aplicações industriais precisarão que diferentes pesos sejam movidos de maneira direta. Um com alta capacidade de carga é adotado para uma aplicação industrial como automação e linhas de montagem, enquanto um mais leve pode funcionar em uma indústria de embalagem e classificação.

• Integração com outros componentes

  Ao criar um protótipo ou máquina em uma aplicação industrial, é crucial que a guia linear funcione com outros elementos como o motor e o sistema de acionamento. Em alguns casos, o fabricante descobrirá que as guias lineares funcionam com um motor específico ou um acoplamento flexível que elimina a necessidade de mais entrada de engenharia.

FAQ

P1: Qual a diferença entre o trilho de guia linear e o bloco deslizante de guia linear?

A1: O bloco deslizante de guia linear é parte do sistema de guia linear que se move ao longo do trilho de guia linear. Enquanto o trilho fornece um caminho estável, o bloco deslizante é o componente que desliza ou se move ao longo desse caminho para fornecer movimento.

P2: O que são guias lineares e quais são suas aplicações?

A2: Guias lineares são componentes que permitem que um objeto se mova em linha reta. Eles são utilizados em muitos campos, como fabricação de máquinas e tecnologia de automação. Por exemplo, guias lineares podem ser utilizadas para fazer plataformas deslizantes para linhas de produção automatizadas, ou podem ser aplicadas em instrumentos de precisão para posicionamento e movimento de alta precisão.

P3: Como escolher trilhos e deslizamentos de guia linear?

A3: Ao escolher trilhos e deslizamentos de guia linear, vários fatores precisam ser considerados, como cenário de aplicação específico e peso a ser suportado, bem como correspondência de tamanho e forma, requisitos de precisão, etc. Além disso, considere a escolha de diferentes materiais e projetos estruturais, bem como considerações de manutenção e conservação, para garantir estabilidade e confiabilidade de longo prazo.
