Tipos de Guia Linear para Máquina CNC

Uma guia linear para máquinas CNC é um sistema de movimento linear que fornece orientação e suporte para o movimento linear de uma parte móvel. Ela oferece alta capacidade de carga, rigidez e movimento linear suave, garantindo um controle de movimento eficiente e preciso em máquinas e equipamentos. As guias lineares para máquinas CNC estão disponíveis nos seguintes tipos:

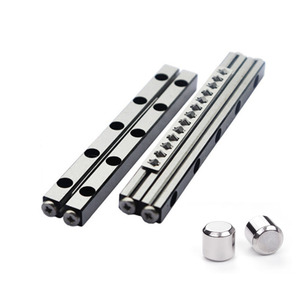

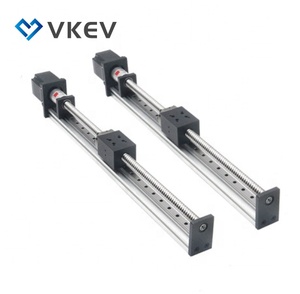

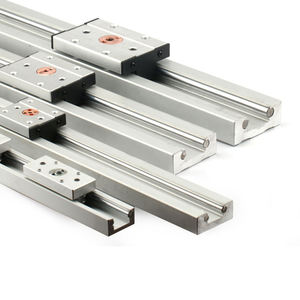

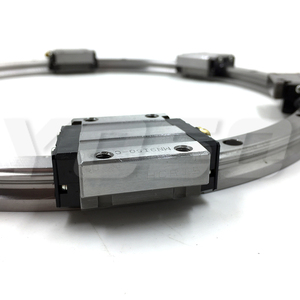

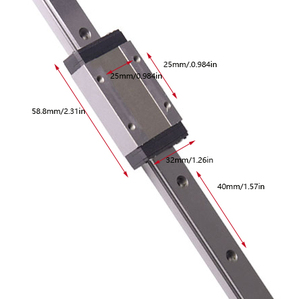

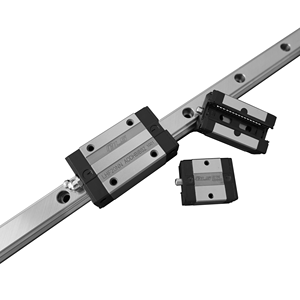

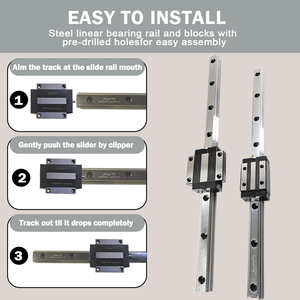

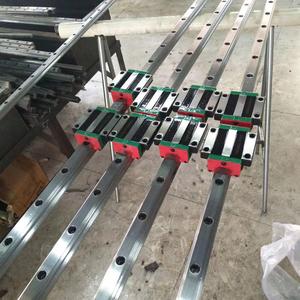

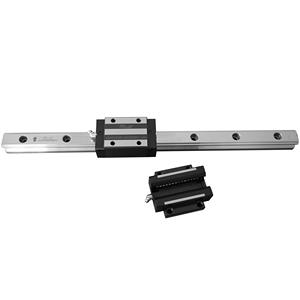

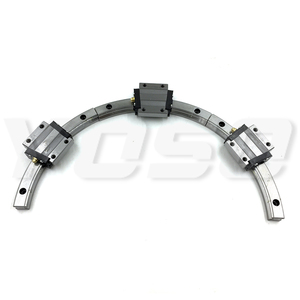

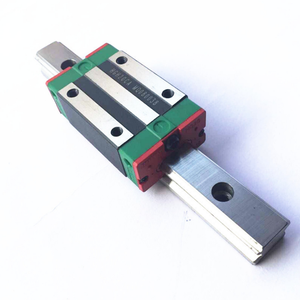

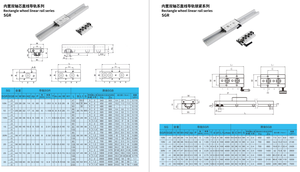

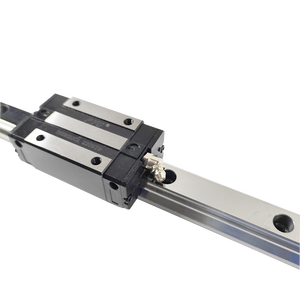

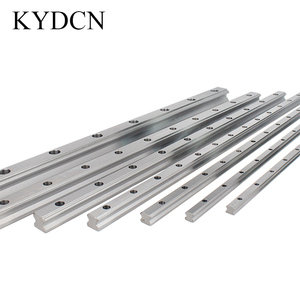

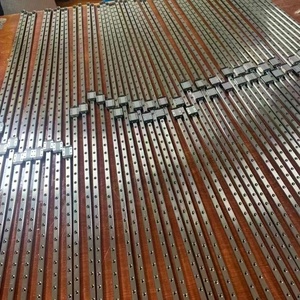

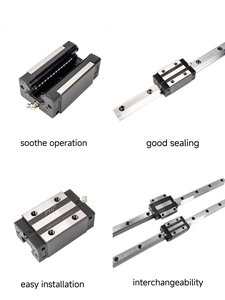

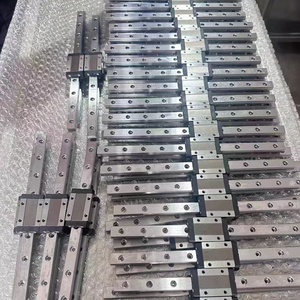

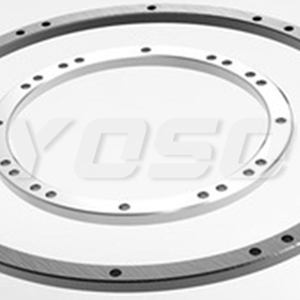

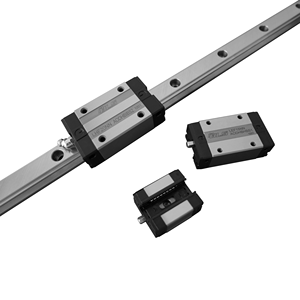

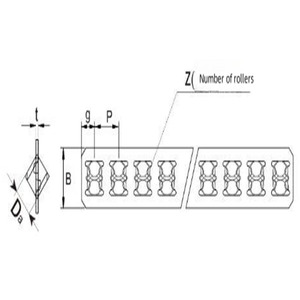

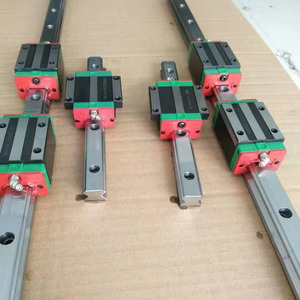

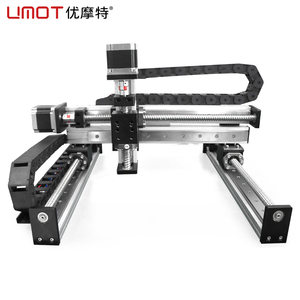

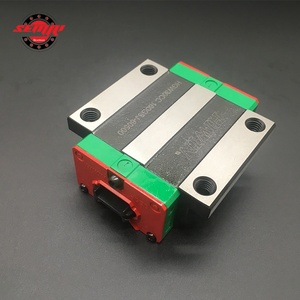

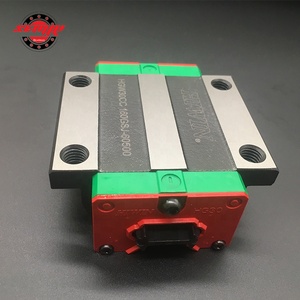

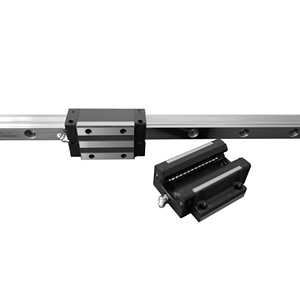

  • Blocos e trilhos lineares: Blocos e trilhos lineares são as guias lineares mais tradicionais. O trilho é fixado em posição, e o bloco, que se move ao longo do trilho, é fixado a uma parte móvel, como a cabeça de uma fresadora CNC. Blocos e trilhos lineares podem fornecer movimento linear simples, mas eficaz, em uma direção e são normalmente usados no projeto de máquinas CNC 2D. Para criar movimentos tridimensionais mais complexos para um dispositivo, vários blocos e trilhos lineares podem ser usados em combinação.

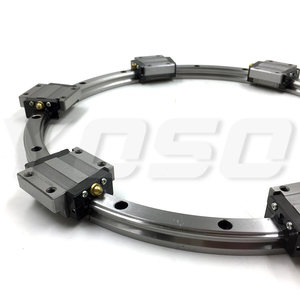

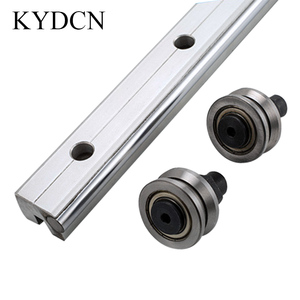

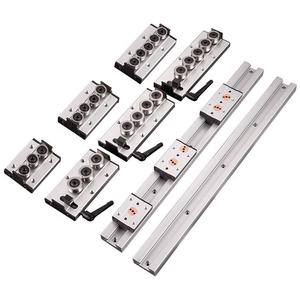

  • Corrediça linear com eixo: Uma corrediça linear com um eixo consiste em um bloco de deslizamento que se move ao longo de um eixo redondo. Ela fornece uma solução de baixo custo para aplicações com cargas mais leves e requisitos de menor precisão. No projeto de uma máquina CNC, uma corrediça linear com eixo é normalmente usada para criar movimento perpendicular ao criado pelo mecanismo de orientação principal (como no caso de blocos/trilhos lineares). Isso significa que as corrediças lineares com eixos são normalmente usadas para fornecer o movimento vertical necessário para operações de corte ou gravação.

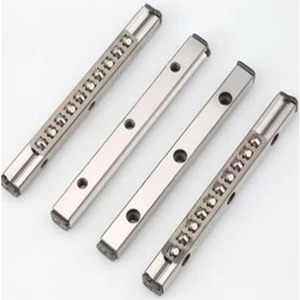

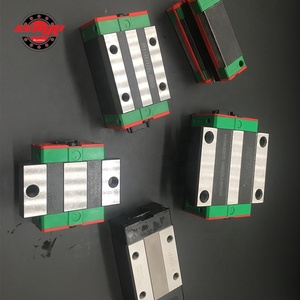

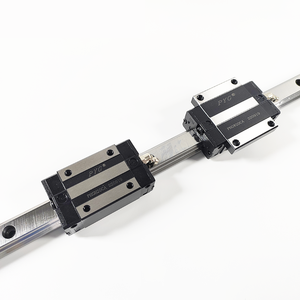

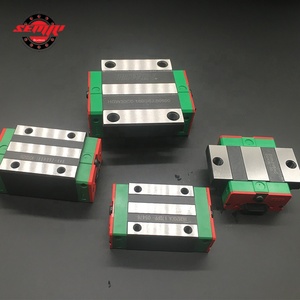

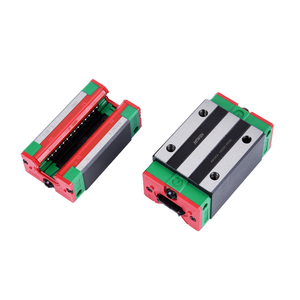

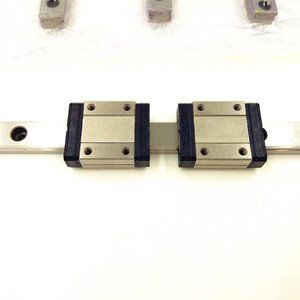

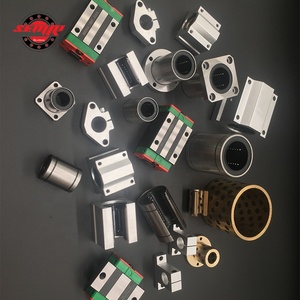

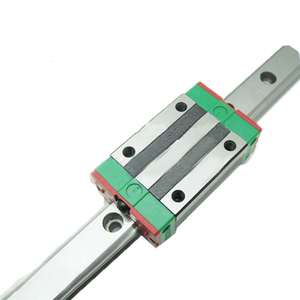

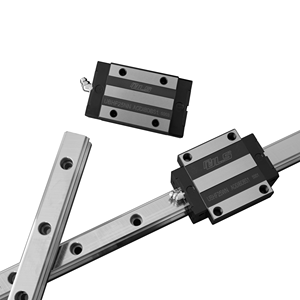

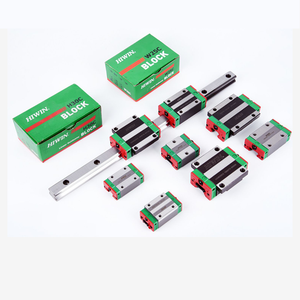

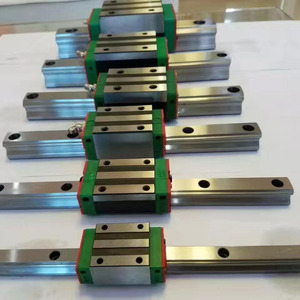

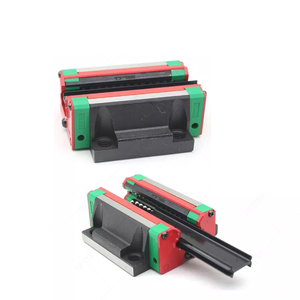

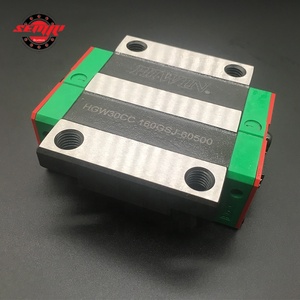

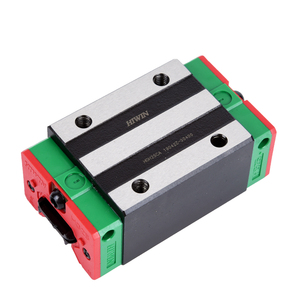

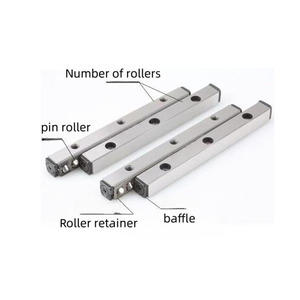

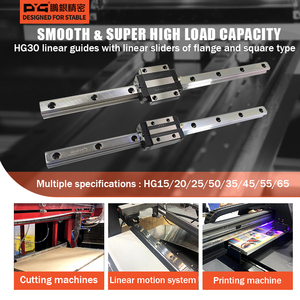

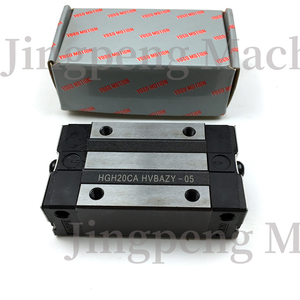

  • Trilho Linear HGH: Um trilho linear HGH é uma guia linear comum com um bloco deslizante integral que se move livremente ao longo de seu comprimento. Uma de suas vantagens conhecidas é a capacidade de transportar cargas maiores e alcançar maior precisão do que outras guias lineares, já que o bloco deslizante possui várias fileiras de rolamentos de esferas. Os fabricantes de máquinas frequentemente consideram isso ao procurar uma guia que possa atingir altos níveis de precisão e movimento suave para aplicações de alta carga.

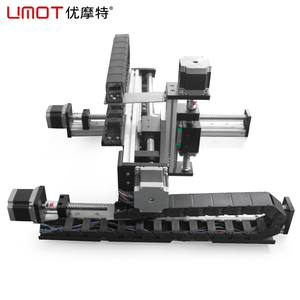

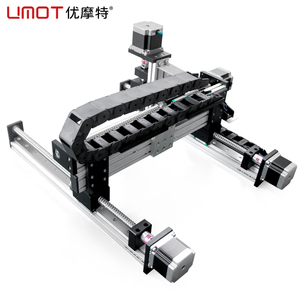

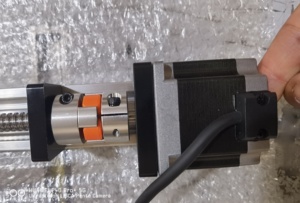

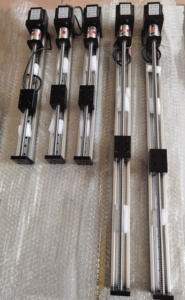

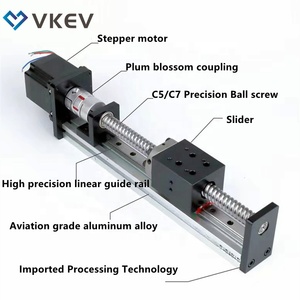

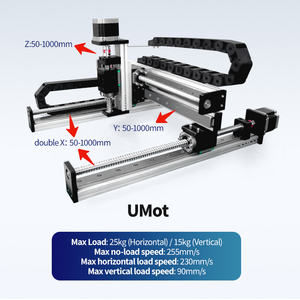

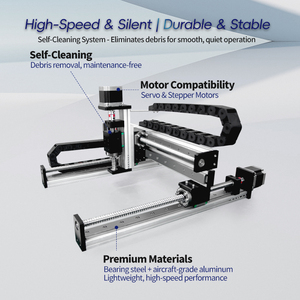

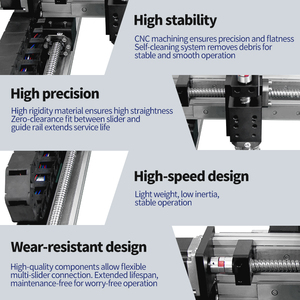

  • Guia linear de parafuso de esferas: Uma guia linear de parafuso de esferas combina uma guia linear e um mecanismo de parafuso. Ela consiste em um eixo de parafuso que converte o movimento rotativo em movimento linear, juntamente com um conjunto de rolamentos de esferas recirculantes que fornecem suporte e orientação. A guia linear de parafuso de esferas é altamente precisa e amplamente utilizada em máquinas CNC e também ajuda os dispositivos a se moverem de forma suave e precisa.

Especificações e Manutenção

Algumas guias de movimento linear têm suas próprias características e especificações específicas, mas as partes gerais principais serão consistentes em diferentes trilhos de guia linear para máquinas CNC.

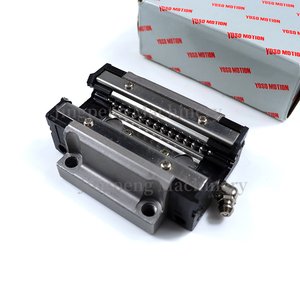

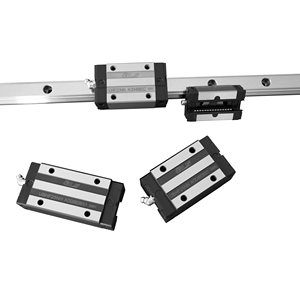

  • Carrinho:

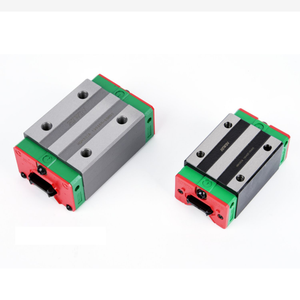

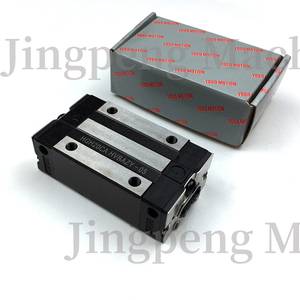

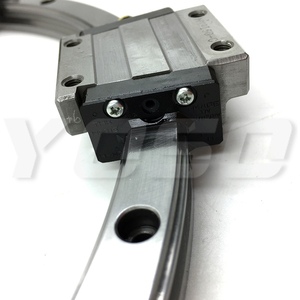

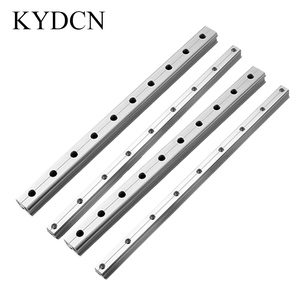

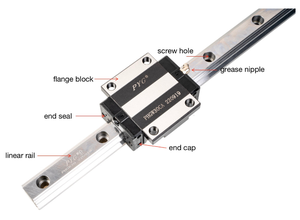

    Uma guia de movimento linear típica terá carrinhos. Os carrinhos são as partes móveis da guia. Eles se movem ao longo do trilho, apoiados por esferas, rolos ou fluido (no caso de corrediças de ar). O projeto dos carrinhos ou blocos é para acomodar os elementos de rolamento.

  • Rolamentos de esferas/Esferas deslizantes:

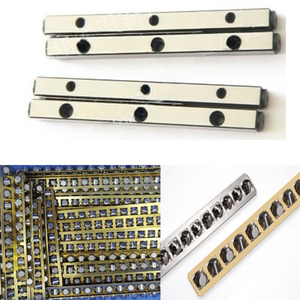

    Como mencionado, as guias lineares podem usar diferentes elementos de rolamento para facilitar o movimento suave do carrinho ao longo do trilho. Rolamentos de esferas ou parafusos de esferas comuns oferecem movimento sem atrito ao longo da pista. Se a guia usar esferas, ela proporciona mais área de contato entre ela e o trilho, criando um movimento mais suave com pouco ou nenhum atrito.

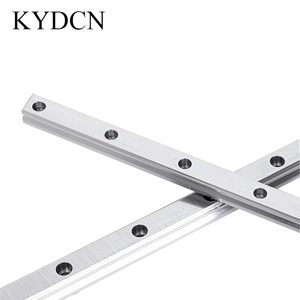

  • Trilho:

    O trilho de guia linear fornece o caminho ao longo do qual o carrinho se move. Os trilhos têm diferentes configurações com base no tipo de guia linear para a qual eles são destinados. Geralmente, o trilho de guia linear terá uma superfície de montagem e uma superfície de corrida superior para os rolamentos correrem.

  • Bloco(s) de suporte:

    Um bloco de suporte ancora a guia linear em posição para permitir o movimento em um ponto específico. Ele também fornece suporte ao elemento móvel, que é o carrinho e tudo o que está montado nele.

Dica de manutenção:

  • Limpar e lubrificar: A limpeza e lubrificação regulares são uma dica de manutenção fundamental para guias de movimento linear. Remova poeira e detritos da guia com um pano de limpeza. Aplique lubrificante na guia após a limpeza. O lubrificante pode ser graxa ou óleo.
  • Inspecionar: Verifique regularmente se há sinais de desgaste ou danos na guia linear. Observe irregularidades, entalhes ou saliências na superfície da guia que podem afetar o movimento.

Cenários

As guias lineares CNC têm inúmeras aplicações em diversas indústrias. Alguns cenários de utilização comuns incluem os seguintes:

  • Centros de usinagem CNC

    Trilhos e guias lineares são comumente usados em centros de usinagem CNC, como fresadoras, roteadores e tornos CNC. Eles fornecem excelente controle de movimento e suporte para cortar e moldar materiais com alta precisão. Normalmente, as guias lineares permitem que os componentes de usinagem se movam de forma suave e rápida, garantindo que o processo de usinagem seja preciso e eficiente.

  • Automação industrial e robótica

    Tipicamente, as guias lineares são amplamente utilizadas em sistemas de automação industrial, como esteiras transportadoras, linhas de montagem e máquinas pick-and-place. Eles oferecem movimento linear suave e preciso para esses sistemas. Com excelente controle de movimento, as guias lineares permitem que cargas pesadas sejam manuseadas com eficiência. Além disso, as guias NC também suportam braços robóticos e robôs, permitindo que eles atinjam um movimento linear preciso.

  • Indústrias aeroespacial e automotiva

    As guias lineares CNC são componentes críticos nas indústrias aeroespacial e automotiva. Por exemplo, em aplicações aeroespaciais como usinagem CNC, trilhos e guias automáticos auxiliam os fusos e cortadores a se moverem suavemente, ajudando assim a alcançar a usinagem precisa de peças de motor, componentes de aeronaves e outras peças essenciais. Da mesma forma, na indústria automotiva, as guias lineares CNC permitem a usinagem precisa de peças de motor, chassi e outros componentes automotivos. Eles são, portanto, essenciais para garantir que a usinagem de peças automotivas seja precisa.

  • Aplicações médicas

    Geralmente, os sistemas de controle de movimento linear são amplamente utilizados em aplicações médicas, como máquinas de tomografia computadorizada e ressonância magnética, sistemas robóticos médicos e equipamentos de laboratório automatizados. Isso é possível pelo fato de que trilhos e guias lineares fornecem suporte e precisão para esses dispositivos médicos. Eles facilitam o movimento suave e preciso, garantindo o posicionamento e a operação precisos.

  • Indústrias ótica e de laser

    Tipicamente, as guias lineares são amplamente utilizadas em instrumentos óticos e a laser, como máquinas de corte e gravação a laser, equipamentos de classificação e espectrômetro, bem como máquinas de fibra. As guias lineares permitem o movimento suave e preciso de feixes ou elementos ópticos. Como resultado, isso torna possível o alinhamento e a varredura precisos.

Como escolher a guia linear para máquinas CNC

Ao selecionar guias lineares para máquinas CNC, vários fatores devem ser considerados para garantir o encaixe ideal de todas as peças da máquina.

  • Carga e peso da máquina

    O material usado para construir os trilhos de movimento linear é escolhido para suportar as massas e os pesos de máquinas específicas. Considere os materiais mais pesados, como o aço, que são apropriados para máquinas CNC grandes e peças mais massivas. No entanto, trilhos lineares mais leves, como os de alumínio, são mais adequados para máquinas menores que trabalham com menos peso.

  • Suavidade e precisão do movimento

    Outro fator importante é o grau de precisão e movimento suave exigido de cada máquina. Considere guias de deslizamento de esferas de alta precisão com baixo atrito e altas velocidades para máquinas que precisam mover peças com precisão.

  • Disponibilidade de espaço

    A área onde o trilho de guia é acomodado também deve ser considerada ao selecionar guias lineares. Trilhos lineares de tamanho regular serão apropriados para máquinas com espaço amplo. No entanto, trilhos lineares compactos serão mais adequados para dispositivos onde o espaço é limitado e um movimento sobreposto é necessário.

  • Durabilidade e confiabilidade

    Trilhos lineares de alta resistência, como os trilhos de tipo fechado, são mais adequados para situações em que poeira, umidade e outros contaminantes presentes os tornam propensos a danos e desgaste rápido.

  • Custo-efetividade

    Em última análise, o orçamento também desempenha um papel importante ao selecionar a guia linear. Concentre-se nos aspectos mais cruciais e compensações da máquina em que a guia será usada. Escolha guias que ofereçam uma boa relação custo-benefício, em linha com os requisitos e a aplicação da máquina.

Guia linear para máquina CNC FAQ

P1: Quais são melhores, trilhos redondos ou trilhos quadrados para CNC?

A1: Os trilhos quadrados são geralmente considerados superiores devido ao seu design robusto, que permite que eles suportem cargas mais pesadas e reduzam a flexão ao mover objetos grandes. No entanto, a escolha entre trilhos redondos e trilhos quadrados depende das necessidades específicas do projeto da máquina CNC.

P2: Como funciona uma guia linear?

A2: A guia linear permite que um objeto se mova ou deslize ao longo de um caminho em linha reta. Ela reduz o atrito e fornece suporte para elementos de suporte de carga. A guia linear consiste em um bloco móvel, um trilho de guia e uma fileira de esferas ou rolos entre eles.

P3: Quais são os benefícios das guias lineares?

A3: As guias lineares oferecem vários benefícios, incluindo movimento linear preciso, movimento suave mesmo em altas velocidades, capacidade de carga em cargas pesadas, suporte para momentos e flexibilidade de instalação.
