Guia de slide linear de alta precisão

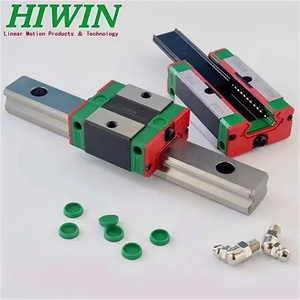

Tipos de Trilhos de Guia Linear de Alta Precisão

Depois de saber o que é um trilho de guia linear e suas utilizações gerais, é bom analisar alguns dos tipos de trilhos de guia linear de alta precisão disponíveis para que os compradores considerem. Apesar de todas as variantes disponíveis no mercado, fabricantes e compradores principalmente se deparam com os seguintes tipos.

• Trilhos de Guia de Esfera: Para permitir um controle de movimento suave e preciso, este sistema de trilho de guia emprega várias esferas que rolam entre o trilho e um deslizador acompanhante. As esferas oferecem baixa resistência ao rolamento por atrito, o que permite que deslizem suavemente ao longo da pista. Normalmente, uma unidade de rolamento de esferas recirculante está conectada ao trilho de guia de esfera. Esta unidade contém as esferas, suas rotas e um bloco de rolamento que é fixado ao objeto em movimento. Trilhos de guia de esferas são amplamente utilizados em campos que exigem controle de movimento de alta precisão e baixo atrito, como robótica, máquinas CNC e impressoras 3D.
• Guia de Trilho Quadrado: O movimento linear pode ser eficazmente limitado em um eixo usando guias de trilho quadrado, que permitem o movimento livre de blocos deslizantes. Cargas pesadas são bem suportadas e a esquadria é preservada ao longo do movimento graças à construção simples e ao formato robusto. Por serem precisas, as guias de trilho quadrado são ótimas para controle de movimento linear em áreas como usinagem CNC, automação e robótica. Para evitar a entrada de sujeira e outros contaminantes, geralmente possuem extremidades abertas que podem ser rapidamente lubrificadas e fechadas.
• Guia de Trilho LM: Um guia de trilho LM (movimento linear) permite o movimento linear de um bloco deslizante, simultaneamente restringindo-o a um único eixo. Eles têm construções simples que são robustas para suportar cargas pesadas e preservar a esquadria durante o movimento. Além disso, os trilhos LM compreendem trilhos LM e blocos, em que os trilhos geralmente consistem em um canal em forma de T invertido que abriga várias esferas. Essas esferas rolam entre os lados do canal e as pistas internas do bloco, garantindo um movimento de deslizamento de baixo atrito. Portanto, as guias de trilho LM funcionam muito bem em automação, robótica e usinagem CNC, controlando precisamente os movimentos lineares.
• Trilho de Guia Linear Mini: Um trilho de guia linear mini é um pequeno trilho de guia projetado para fornecer movimento linear. É menor que os trilhos padrão e é adequado para dispositivos pequenos ou áreas onde o espaço é limitado. Os trilhos de guia linear mini retêm as características essenciais dos trilhos de tamanho regular, como oferecer movimento linear suave com alta precisão. Eles são ótimas opções para aplicações que exigem soluções compactas e leves, como em impressoras 3D de mesa, robôs pequenos e kits de construção educacionais.

Especificação e manutenção de trilhos de guia linear de alta precisão

As especificações de trilhos de guia de alta precisão dependem de vários fatores, incluindo o tipo, o material e a aplicação. Aqui está uma breve discussão sobre as especificações e seus requisitos de manutenção:

• Tamanho e capacidade de carga:

  Os trilhos de guia de alta precisão vêm em vários comprimentos e larguras. O tamanho adequado precisa ser determinado com base nas necessidades da aplicação. A capacidade de carga indica quanto peso o trilho pode suportar efetivamente. Os usuários precisam escolher trilhos com capacidade de carga adequada para o peso dos objetos a serem movimentados.

• Material e tratamento de superfície:

  O material determina a resistência e durabilidade do trilho. Normalmente, os trilhos de guia linear de alta precisão são feitos de aço de alto carbono, aço inoxidável ou liga de alumínio. A escolha do material também afetará as opções de tratamento de superfície, como anodizado para guias de alumínio, o que melhora a resistência à corrosão. As empresas devem escolher os materiais e tratamentos de superfície certos de acordo com o ambiente de trabalho e as necessidades.

• Métodos de montagem e fixação:

  Os trilhos de guia linear de alta precisão geralmente têm furos de fixação pré-fabricados para montagem e instalação. Alternativamente, pode haver maneiras de fixação por deslizamento. A escolha do método de montagem depende da estabilidade e da facilidade de uso na aplicação. Os clientes podem escolher adequadamente os métodos de montagem e fixação de acordo com requisitos específicos de uso.

• Limpeza regular:

  É necessário remover qualquer poeira e detritos nos trilhos suavemente, usando escovas ou panos limpos, enquanto se presta atenção à limpeza dos blocos de guia. Além disso, os operadores devem examinar periodicamente o deslizamento do trilho linear para detectar sinais anormais, como desgaste, folga ou danos.

• Gerenciamento de lubrificação:

  Os trilhos de guia de alta precisão exigem lubrificação regular para operação suave e para reduzir o atrito e o desgaste. O lubrificante apropriado deve ser selecionado com base no tipo de trilho de guia e no ambiente de trabalho, e deve ser aplicado uniformemente nas superfícies de contato do trilho e do bloco de guia. Os usuários também devem monitorar a condição do lubrificante e, se necessário, reaplicar ou limpar o lubrificante antigo.

• Manutenção de peças de instalação:

  Os usuários devem prestar atenção à manutenção dos componentes de montagem conectados aos trilhos de guia de alta precisão. Inspecionar regularmente o aperto e o estado deles pode garantir suporte e estabilidade confiáveis ​​para os trilhos de guia.

• Preste atenção aos hábitos operacionais:

  No processo de uso de trilhos de guia de alta precisão, os usuários devem desenvolver bons hábitos operacionais, evitando sobrecarga e impactos violentos, e garantindo um movimento de deslizamento suave e estável. Essas práticas ajudam a prolongar a vida útil e manter a precisão dos trilhos de guia.

Adotando as diretrizes acima, a função, a precisão e a vida útil dos trilhos de guia linear de alta precisão podem ser mantidas efetivamente. Ao mesmo tempo, respeitando as características únicas dos trilhos, os métodos e técnicas de manutenção adequados podem ser utilizados.

Cenários de aplicação de trilhos de guia linear de alta precisão

As seguintes indústrias geralmente usam trilhos de guia linear de alta precisão.

• Robótica

  Os trilhos de guia linear de alta precisão são as juntas e os membros dos braços robóticos. Eles permitem que os robôs tenham movimentos suaves e precisos ao pegar, colocar, montar e interagir com diferentes objetos em seus ambientes de trabalho.

• Automação de fabricação

  Em configurações de fabricação automatizada, os trilhos de guia linear funcionam com máquinas como máquinas CNC, tornos e fresadoras. Eles apoiam as peças móveis dessas máquinas, permitindo operações de usinagem precisas e consistentes, o que ajuda a atingir alta precisão e eficiência do produto.

• Instrumentos ópticos

  Trilhos de guia linear de alta precisão são usados ​​em instrumentos ópticos como telescópios e microscópios para ajustar e posicionar componentes ópticos com alta precisão. Os trilhos permitem a observação focada movendo suavemente e com precisão lentes, espelhos e outros elementos ópticos.

• Equipamentos médicos

  Em dispositivos médicos como máquinas de ressonância magnética, tomografia computadorizada e robôs cirúrgicos, os trilhos de guia linear de alta precisão permitem o posicionamento e movimento precisos de equipamentos sensíveis e componentes de imagem. Eles auxiliam na obtenção de diagnósticos confiáveis ​​e procedimentos cirúrgicos minimamente invasivos.

• Aeroespacial

  A engenharia aeroespacial depende de trilhos de guia linear em construção de satélites e aeronaves. Os trilhos permitem o movimento preciso e repetível de dispositivos de montagem, sistemas de posicionamento e equipamentos de teste. Eles garantem o alinhamento dos componentes, a integração do sistema e os processos de fabricação aeroespacial otimizados.

• Tecnologia de sala limpa

  Em um ambiente de sala limpa, onde são necessários altos níveis de limpeza e contaminação mínima, os trilhos de guia linear fornecem soluções de controle de movimento precisas e de baixo atrito. Os trilhos de guia compatíveis com sala limpa suportam o manuseio confiável e o movimento de equipamentos de pastilhas e substratos delicados nas indústrias de semicondutores e farmacêutica.

• Aplicações automotivas

  Os processos de fabricação da indústria automobilística usam trilhos de guia linear de alta precisão para aplicações como linhas de montagem e equipamentos de calibração. Os trilhos garantem controle de movimento preciso e suave de componentes automotivos, auxiliando na produção e montagem eficientes de veículos.

• Embalagem e impressão

  Os trilhos de guia linear de alta precisão ajudam a atingir processos de impressão e embalagem de produtos de alta velocidade, precisos e confiáveis. Eles suportam o controle de movimento suave e preciso de cabeças de impressão, selos de embalagem e outros componentes, garantindo precisão e eficiência nas operações de embalagem e impressão.

Como escolher trilhos de guia linear de alta precisão

Ao comprar trilhos de guia linear, você deve considerar fatores como aplicação, combinação de comprimento/sapata, sistema de guia, pré-carga, orientação de montagem, lubrificação e proteção ambiental.

É crucial escolher o sistema de trilho de guia linear correto com base na aplicação pretendida. Como mencionado acima, a aplicação determina fatores como capacidade de carga, precisão de movimento, configuração do trilho de guia e material. Para centros de usinagem, por exemplo, guias LM planas de alta carga podem ser usadas para lidar com o peso alto da máquina.

A combinação de comprimento e sapata dos trilhos de guia também é uma consideração importante. Um comprimento adequado fornece suporte e estabilidade adequados, enquanto um projeto de sapata ideal melhora a distribuição de carga e a eficiência do movimento.

Dependendo das necessidades do projeto, você pode escolher um sistema de trilho de guia com uma pré-carga adequada. Pré-carga maior oferece rigidez e precisão aumentadas, mas também resulta em alto atrito, enquanto pré-carga baixa tem menos rigidez e melhor flexibilidade de movimento.

Você também deve considerar a orientação de montagem das guias lineares. Os slides lineares estão disponíveis em diferentes orientações (horizontal, vertical e inclinada). Como resultado, é possível integrar um sistema em direções horizontal e vertical de acordo com os requisitos da aplicação.

Por fim, considere um trilho de guia com boa proteção ambiental, pois isso pode ajudar a prolongar a vida útil da máquina. Essas características de proteção incluem vedações contra poeira e invólucros com classificação IP, evitando que contaminantes entrem no sistema de trilho de guia.

Trilho de guia linear de alta precisão P&R

P1: O que são guias lineares e como elas funcionam?

R1: Guias lineares, também conhecidas como guias de deslizamento linear ou guias de movimento linear, são usadas para fornecer movimento linear em máquinas. Normalmente, elas consistem em uma haste e um bloco de rolamento. Quando o bloco de rolamento é empurrado ou puxado, ele se move ao longo da haste. A haste fornece uma superfície de baixo atrito para o rolamento se mover para frente e para trás. As guias lineares permitem que os objetos se movam em linha reta em vez de girar. Isso os torna muito úteis para coisas como peças de máquinas que precisam deslizar suavemente e com precisão em uma direção.

P2: Quais são as diferenças entre guias de deslizamento linear e eixos lineares?

R2: A principal diferença entre trilhos de deslizamento linear e eixos lineares está na construção e no mecanismo de movimento. Os trilhos lineares guiam o movimento de objetos em linha reta deslizando ao longo de uma pista. Os trilhos lineares geralmente têm uma pista e um bloco de rolamento. Por outro lado, as hastes lineares fornecem um método simplificado de movimento linear através da rotação, geralmente prendendo um objeto à haste para que ele gire ou gire em torno da haste.

P3: Quais são os recursos de um trilho de guia linear de alta precisão?

R3: Alguns dos recursos dos trilhos de guia linear de alta precisão incluem alta capacidade de carga, movimento consistente, design modular, alta rigidez, lubrificantes integrados, desempenho de alta velocidade e flexibilidade de instalação.

P4: Quais são os benefícios dos trilhos de guia linear de alta precisão?

R4: Alguns dos benefícios dos trilhos de guia linear de alta precisão incluem atingir o posicionamento de alta precisão, minimizar o atrito e o desgaste, aumentar a capacidade de carga e fornecer opções de instalação flexíveis.
