Tipos de trilhos lineares para peças CNC

• Trilho e bloco temperados.

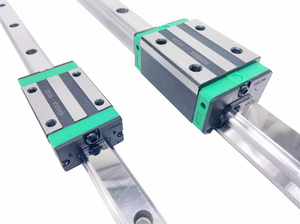

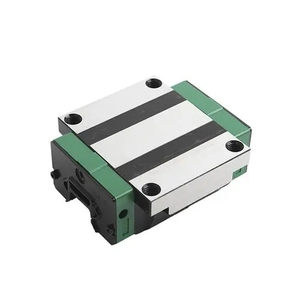

  Trilhos temperados são feitos de aço tratado termicamente. Eles funcionam com blocos que contêm rolamentos de esferas. Eles fornecem controle de movimento preciso ao permitir que os rolamentos rolem suavemente ao longo do trilho. Esse sistema oferece um alto grau de precisão e durabilidade na orientação de peças móveis.

• Guias lineares de extrusão de alumínio para serviço leve.

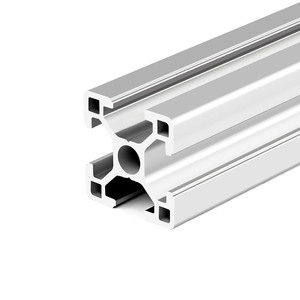

  Trilhos lineares de serviço leve feitos de alumínio são uma solução econômica para guiar movimentos em máquinas que não precisam manipular pesos pesados. Esses trilhos de alumínio são leves e fáceis de instalar, oferecendo uma opção prática para ambientes onde apenas cargas leves e precisão reduzida são necessárias. Eles funcionam bem em equipamentos CNC mais simples e configurações de prototipagem.

• Guias lineares de montagem invertida ou de cabeça para baixo.

  Guias lineares invertidas são sistemas de movimento linear em que a carruagem e o trilho de direção são posicionados por baixo. Isso contrasta com as guias lineares padrão, onde o trilho está acima. O componente de direção está abaixo, exposto a maior risco. As guias invertidas permitem construções compactas e projetos mais simples para atingir movimentos adequados em espaços de trabalho bidimensionais. A desvantagem é que pode exigir mais manutenção devido à possibilidade de acúmulo de detritos e redução da proteção.

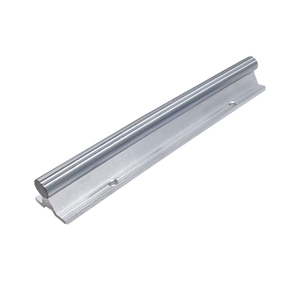

• Guias de haste redonda.

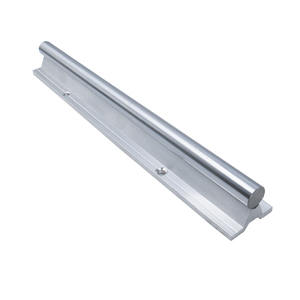

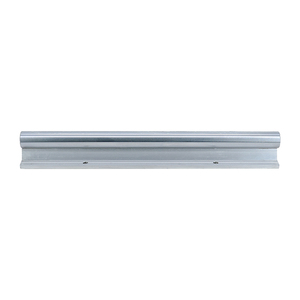

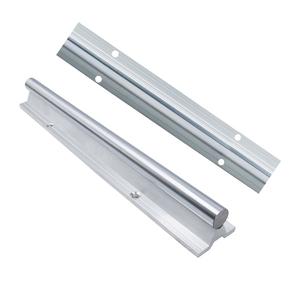

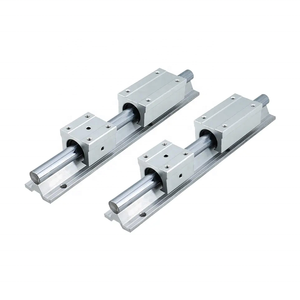

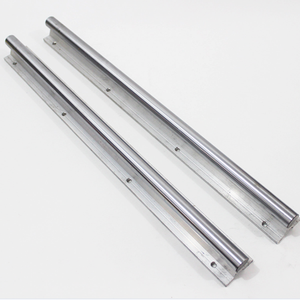

  Guias lineares de haste redonda consistem em eixos finos de aço instalados paralelamente à direção do movimento. Essa solução simples e de baixo custo fornece suporte básico, mas apenas para cargas leves e precisão menor. Geralmente, eles são usados em dispositivos de baixo custo onde alto desempenho não é necessário.

• Guias de trilho de perfil.

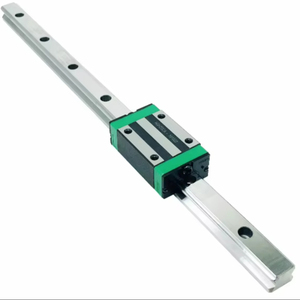

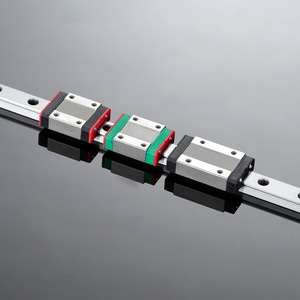

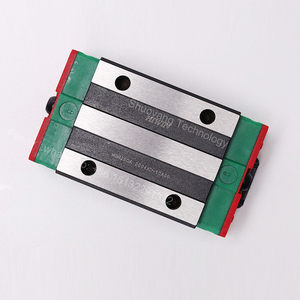

  Guias lineares de trilho de perfil usam uma pista de metal moldada para permitir o movimento de um bloco suportado. Elas permitem grandes cargas, altas velocidades e posicionamento preciso devido à sua rigidez e capacidade de carga. A natureza versátil das guias de trilho de perfil as torna adequadas para várias aplicações exigentes. Alguns exemplos são máquinas de automação industrial, equipamentos CNC e robôs.

• Outras guias lineares.

  No mercado, existem muitos tipos de guias lineares. Cada uma oferece uma solução para usos específicos. Por exemplo, as guias lineares gelang empregam elementos rolantes. Elas fornecem melhor capacidade de carga e precisão. O sistema cantilever suporta o movimento a partir de um ponto fixo. É aplicável para longos deslocamentos sem intermediários. As guias paralelas permitem que a carruagem se mova ao longo de dois ou mais eixos paralelos, mantendo a sincronização entre eles. Outros tipos têm seus pontos fortes. Eles resolvem problemas diferentes no projeto de máquinas.

Especificações e Manutenção

• Dimensionado para permitir corte e movimento precisos: Normalmente dimensionado entre 12 mm e 25,4 mm (0,47 polegadas). As máquinas CNC normalmente têm trilhos lineares de 12 ou 16 mm. O diâmetro pode ser maior em um trilho de tamanho grande. Um tubo ou bastão grande tem um sulco oco ou aberto dentro dele.
• Sulcos opcionais no cilindro facilitam a montagem: Trilhos lineares com sulcos podem se conectar facilmente ao objeto que precisam ajudar a mover. Por exemplo, um suporte em L pode deslizar no sulco e se conectar com apenas um parafuso na parte de trás.
• Um trilho linear é escorregadio ou resistente à corrosão: De qualquer forma, o material precisa ser adequado para o trabalho em questão. Trilhos de aço proporcionam longa vida útil onde quer que sejam aplicados. O alumínio, que é mais leve, é frequentemente usado em impressoras 3D, mas tem uma vida útil menor. Se um objeto deslizar para frente e para trás com frequência e se desgastar rapidamente, ele precisa ter baixo atrito ou ser resistente à ferrugem. As peças devem ser lubrificadas para reduzir o atrito e o impacto da sujeira na travessia.
• Alta precisão, atrito baixo e confiável, plug and play fácil de usar: Trilhos lineares CNC precisam ter uma alta precisão de 0,05/1000 mm, atrito baixo comprovado e conexão sem erros entre trilho e cartucho, onde o cartucho se conecta ao trilho com um parafuso, tornando mais fácil ajustar a folga e não entrar em contato com as superfícies de erro.

As propriedades incluem uma relação leve para carga. Por exemplo, um item pesando 10 kg precisa de 12 mm de suportes redondos de montagem (movimento angular ou guia linear) para sustentá-lo. Uma aplicação que usa guias lineares para movimento angular pode exigir mais de 12 mm para a montagem, dependendo do peso, porque pode levar mais força para mover algo em linha reta do que para movê-lo em círculo.

As peças expostas diretamente precisam ser protegidas por algo como metal em pó que mantém a sujeira afastada e precisa de graxa para as peças móveis reduzirem a chance de quebra, o que é chamado de manutenção preventiva.

Ao observar guias de movimento linear para peças CNC, você pode falar sobre manutenção preventiva se as peças expostas estiverem sempre cobertas, enquanto as não expostas podem funcionar bem em um ambiente sujo com apenas lubrificação do trilho.

Ao observar trilhos para máquinas CNC, observe o ambiente, porque todas as peças se desgastarão rapidamente, o que é chamado de manutenção reativa, apesar de estarem fechadas ou longe de peças expostas. Ainda assim, precisará de proteção contra o tempo ou precisão maior.

Cenários de aplicação de trilhos lineares para peças CNC

• Indústria:

  transporte

  Trilhos lineares CNC são usados na indústria de transporte de muitas maneiras para otimizar vários métodos de transporte e seus equipamentos. Por exemplo, no projeto de sistemas de ônibus ou trem, trilhos lineares CNC podem ser empregados para facilitar movimentos mais suaves e precisos de trens ou ônibus ao longo de seus caminhos designados. Isso poderia melhorar a eficiência do sistema de transporte. Além disso, trilhos lineares CNC podem ser utilizados na construção e projeto de sistemas de transporte público, como escadas rolantes e esteiras rolantes. Ao incorporar trilhos lineares CNC, esses modos de transporte público podem alcançar maior precisão, maior segurança e maior eficiência em suas operações.

• Indústria:

  Embalagem

  Na indústria de embalagens, os trilhos lineares CNC são cruciais para atingir precisão, automação e eficiência nos processos de embalagem. Como mencionado anteriormente, os trilhos lineares CNC fornecem movimento e posicionamento precisos em máquinas de embalagem para garantir a precisão na embalagem, garantindo a embalagem consistente e precisa de produtos. Os trilhos lineares CNC também suportam a automação de linhas de embalagem ao fornecer movimento suave e linear para máquinas de embalagem automatizadas, transportadores e alimentadores, reduzindo a intervenção manual, melhorando a eficiência e aumentando a produtividade. Além disso, os trilhos lineares CNC oferecem flexibilidade e escalabilidade no projeto de embalagens, permitindo a integração fácil de diferentes tipos e tamanhos de embalagens, atendendo assim a vários requisitos de produção.

• Indústria:

  Alimentos e bebidas

  Trilhos lineares CNC podem ser usados em linhas de produção de alimentos e bebidas e máquinas de embalagem. Por exemplo, eles podem ser empregados em sistemas de reconhecimento de imagem para inspeção de qualidade, onde trilhos lineares posicionam precisamente a câmera para capturar imagens de alta qualidade do produto. Além disso, trilhos lineares CNC suportam diferentes componentes, como alimentadores e dispositivos de classificação, para processamento e classificação mais eficientes de produtos alimentícios. Trilhos lineares CNC também podem ser usados em sistemas automatizados de dispensação de bebidas, onde posicionam precisamente o bico de dispensação para dispensação precisa e eficiente de bebidas.

• Indústria:

  Têxtil

  Os trilhos lineares CNC desempenham um papel essencial em máquinas e equipamentos na indústria têxtil, proporcionando uma base para movimento e posicionamento precisos. Os trilhos lineares CNC podem ser usados em equipamentos de fabricação têxtil, como teares, máquinas de tricô e máquinas de bordado, para permitir processos de produção precisos e eficientes. Além disso, os trilhos lineares CNC podem ser empregados em equipamentos de inspeção e teste têxtil para posicionamento e movimento precisos durante os procedimentos de controle de qualidade e teste, garantindo a confiabilidade e precisão dos produtos têxteis.

Como escolher trilhos lineares para peças CNC

Ao selecionar trilhos lineares para máquinas CNC, é essencial focar em fatores como configuração da carruagem, capacidade de carga, material do trilho, tamanho, método de suporte, pré-carga, precisão, método de lubrificação, dificuldade de montagem, ambiente de trabalho e orçamento. Abaixo estão algumas coisas a serem consideradas ao comprar trilhos de guia linear para máquinas CNC:

• Configuração da carruagem: Escolha entre uma carruagem de eixo único para uma configuração CNC padrão ou carruagens de vários eixos que permitem cortes diagonais e horizontais.
• Capacidade de Carga: Escolha trilhos lineares com capacidade de carga adequada para o peso da máquina CNC. Uma pré-carga (carga inicial no rolamento) é às vezes usada para melhorar a rigidez e reduzir a vibração.
• Material do Trilho: Selecione o material do trilho apropriado dependendo do ambiente de trabalho. Por exemplo, use trilhos de aço inoxidável em áreas úmidas vulneráveis à ferrugem.
• Tamanho: Selecione o tamanho apropriado da guia linear com base em fatores como dimensões da máquina e estabilidade desejada. Para máquinas grandes ou pesadas, trilhos lineares longos podem ser necessários para garantir a estabilidade.
• Método de Suporte: Escolha entre trilhos de suporte fixo que suportam uma extremidade e trilhos de suporte flutuante que suportam as duas extremidades, dependendo do nível de estabilidade desejado.
• Pré-carga e Precisão: Selecione trilhos lineares com um nível de precisão adequado dependendo da precisão desejada da máquina CNC. Trilhos de maior precisão podem ter um custo maior.
• Método de Lubrificação: Considere o método de lubrificação usado para a guia linear, pois alguns exigem mais manutenção do que outros.
• Dificuldade e Orçamento: As dificuldades de montagem e as restrições de orçamento também são fatores a serem considerados ao selecionar guias lineares para uma determinada máquina CNC.

Trilhos lineares para peças CNC: Perguntas e Respostas

P: Para que servem os trilhos lineares?

R: Como mencionado anteriormente, os trilhos lineares suportam as peças móveis de uma máquina. Eles fornecem um caminho estável para peças que se movem em linha reta. Isso pode ser por qualquer motivo, como deslizar, empurrar, puxar ou qualquer outro tipo de movimento.

P: De que são feitos os trilhos lineares?

R: Normalmente, as vigas de suporte são feitas de liga sólida de aço temperado, aço inoxidável ou alumínio. Os aços são usados principalmente para máquinas CNC de alta resistência, enquanto o alumínio é usado para máquinas leves.

P: Como os trilhos lineares funcionam?

R: Os trilhos lineares funcionam fornecendo um caminho sobre o qual o componente móvel desliza. Normalmente, o movimento é auxiliado por elementos rolantes, como esferas ou buchas. O atrito é minimizado e o movimento livre é incentivado quando esses elementos rolantes são usados.

P: Quais são os diferentes tipos de trilhos lineares?

R: Os trilhos lineares podem ser categorizados em vários tipos com base em seus projetos e funcionalidades. Os trilhos lineares comuns incluem trilhos de guia linear, eixos de guia linear, suportes de bloco, trilhos quadrados, trilhos redondos e trilhos lineares de precisão.

P: Os trilhos lineares aumentam a precisão?

R: Em máquinas CNC, uma posição precisa corresponde a maior precisão ao fazer peças. Os trilhos lineares são usados para suportar partes da máquina que se movem em linha reta. Eles fornecem um caminho estável. Ao fazer isso, eles ajudam a máquina a alcançar maior precisão.
