Trilho guia linear quadrado para cnc

Tipos de Trilhos Lineares Quadrados para CNC

Um trilho de guia linear utiliza o mesmo mecanismo de deslizamento que os trilhos de guia em I, permitindo apenas movimento linear e evitando qualquer movimento de rotação. Um trilho de guia linear quadrado para CNC é um guia mais simples, com uma seção transversal quadrada. Aqui estão os tipos mais usados de trilhos quadrados lineares.

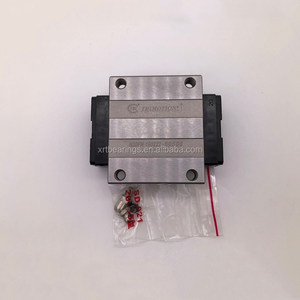

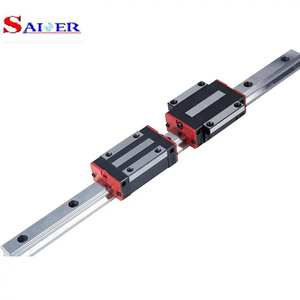

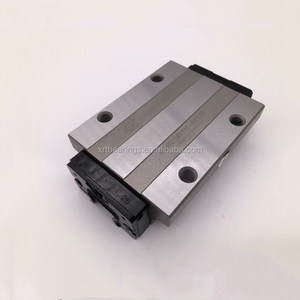

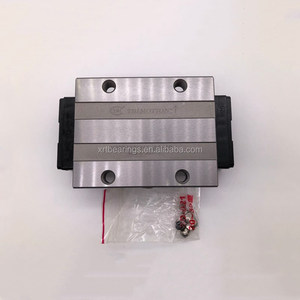

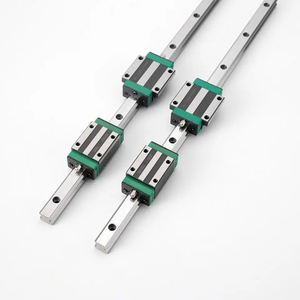

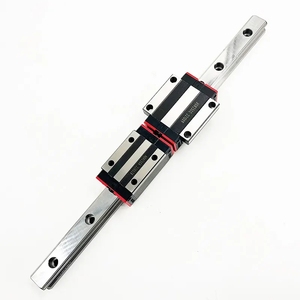

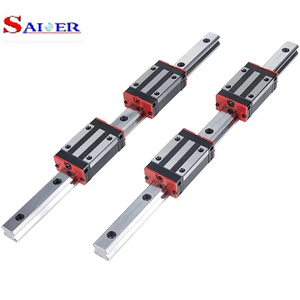

• Trilho Quadrado com Bloco

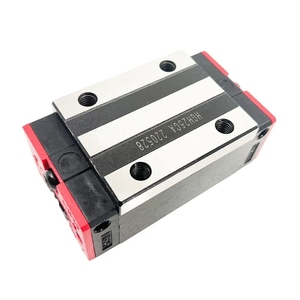

  Os blocos de trilhos lineares quadrados vêm em diferentes tamanhos e são escolhidos de acordo com as necessidades do sistema. O procedimento padrão é apertar o trilho quadrado usando parafusos e criar guias quadradas para permitir que o bloco deslize. O método permite instalações e substituições fáceis. Uma das vantagens de usar um trilho quadrado com um bloco como guia linear CNC é que há uma área de contato maior com o bloco quadrado. Isso aumenta a capacidade de carga e aumenta a estabilidade. Também é versátil e pode ser usado para aplicações de carga leve e pesada.

• Guias Lineares de Perfil Baixo

  As guias lineares de perfil baixo têm um design de bloco fino que desliza em um trilho cromado e temperado. Uma placa de montagem no bloco é usada para simplificar a fixação de componentes que exigem movimento linear. Na maioria dos casos, dois ou mais trilhos de perfil baixo são usados para fornecer suporte extra para cargas mais pesadas. Os trilhos são simétricos, portanto, a escolha das posições de montagem é flexível. Uma coisa ótima sobre trilhos de perfil baixo é que eles estão entre as soluções de movimento linear mais acessíveis. Eles podem suportar cargas altas, oferecem boa rigidez e mantêm um movimento de baixa fricção.

• Guias Intercambiáveis Não Integradas

  Este guia tem blocos separados, não integrados. Eles não estão diretamente presos ao elemento móvel. Os blocos não integrados têm um design desacoplado, o que melhora a cinemática, mas aumenta o custo por eixo. Um dos benefícios mais impressionantes deste guia é a versatilidade que ele oferece. Os usuários podem personalizar uma guia linear não integrada para atender a requisitos específicos, escolhendo o tamanho e o número do bloco.

Especificações e manutenção do trilho de guia linear quadrado para CNC

Opções e manutenção são fáceis de entender apenas dando uma olhada na tabela de especificações abaixo.

• Comprimento: 500 a 6000 mm ou a pedido
• Rolamentos: 2 a 6 rolamentos ou a pedido
• Diâmetro: (Φ) 12, 15, 20, 25, 30 ou a pedido
• Material: Aço carbono, Aço inoxidável, Aço liga ou Bronze
• Temperatura: -20 °C a 200 °C ou a pedido
• Tipo de carga: Radial ou Axial
• Precisão: Classe H, Normal ou P (Precisão) ou a pedido Classe P=Alta Precisão
• Velocidade: Até 5 m/s ou mais, dependendo do motor usado com a máquina CNC
• Lubrificação: Graxa ou Óleo
• Capacidade de carga dinâmica: Depende do tamanho do trilho de guia linear e do rolamento

Com uma gama mais ampla de opções de comprimento e diâmetro para escolher, os compradores podem escolher o tamanho que melhor se adapta às suas necessidades. Além disso, eles podem solicitar tamanhos personalizados se desejarem selecionar um tamanho mais específico. O trilho de guia sempre oferecerá um movimento linear rápido, suave e preciso em aplicações CNC. O mesmo acontece com outras aplicações, se mantido adequadamente.

Normalmente, a manutenção para trilhos lineares quadrados CNC é muito fácil e direta. Assim como a maioria das guias lineares, elas dependem de um lubrificante para funcionar suavemente. Portanto, o principal a fazer é limpar os trilhos e adicionar mais lubrificação nas peças móveis regularmente. Antes de limpar, é aconselhável consultar as diretrizes fornecidas pelo fabricante. As informações podem ajudar a usar os suprimentos de limpeza e produtos de lubrificação certos para evitar danos ou anular a garantia. Basicamente, a rotina de manutenção geralmente envolve limpar e lubrificar os guias.

Cenários

• Usinagem CNC

  Um componente crítico das máquinas CNC é o trilho de guia linear quadrado, que permite que os equipamentos de usinagem se movam suavemente e com precisão ao longo dos caminhos desejados, melhorando assim a qualidade do trabalho.

• Impressoras 3D

  As impressoras 3D usam trilhos de guia lineares quadrados para apoiar o movimento da cabeça de impressão ou plataforma de construção, garantindo posicionamento preciso e movimento suave para impressão 3D.

• Braços robóticos

  Em braços robóticos, os trilhos de guia lineares quadrados fornecem um caminho estável e preciso para as juntas ou efetor final do braço, permitindo movimento suave e preciso para várias aplicações.

• Equipamentos de automação

  Os trilhos de guia lineares são amplamente usados em dispositivos de automação, como sistemas de esteiras transportadoras, máquinas pick-and-place e máquinas de classificação, onde eles apoiam o movimento de itens ou componentes para garantir transporte e posicionamento eficientes e suaves.

• Instrumentos ópticos

  Instrumentos ópticos como microscópios e telescópios dependem de trilhos de guia lineares para ajuste suave e preciso de lentes e espelhos, facilitando observações e medições precisas.

• Equipamentos médicos

  Aparelhos e instrumentos médicos, como tomógrafos computadorizados e máquinas de ressonância magnética, dependem de trilhos de guia lineares para suportar e mover dispositivos de imagem ou mesas de pacientes, garantindo posicionamento preciso e movimento suave durante exames e tratamentos médicos.

• Prensas de impressão

  As máquinas de prensa de impressão utilizam trilhos de guia quadrados para estabelecer um caminho estável e suave para cabeçotes de impressão ou chapas, garantindo posicionamento preciso e operações de impressão regulares.

• Máquinas têxteis

  Em máquinas têxteis, como teares e máquinas de tricô, os trilhos de guia lineares são usados para suportar e mover componentes como alimentadores de trama e transportadores de fios, permitindo controle preciso e operação suave nos processos de produção têxtil.

Como escolher trilhos de guia lineares quadrados para CNC

Ao escolher um trilho de guia linear quadrado para CNC, os compradores devem selecionar com base nas necessidades da aplicação. Comece determinando os requisitos de comprimento e tamanho do trilho de guia linear quadrado. A distância máxima de deslocamento da peça CNC deve determinar o comprimento do trilho de guia. Seu tamanho também deve estar de acordo com as dimensões compatíveis do dispositivo para o qual ele é destinado.

Em seguida, os compradores devem avaliar a capacidade de carga do trilho de guia. Considere o peso dos componentes móveis e os materiais a serem processados com a máquina CNC. Escolha um trilho de guia que suporte adequadamente sua carga sem causar falha. A velocidade e a aceleração da parte móvel da máquina CNC devem influenciar a seleção da fricção de deslizamento do trilho de guia. O trilho de guia deve ser capaz de deslizar livremente o suficiente para permitir a velocidade e aceleração necessárias.

Além disso, considere o ambiente em que o trilho de guia funcionará. Se o trilho de guia for exposto a poeira, detritos ou outros contaminantes, um trilho de guia linear quadrado com vedação ou tampa contra poeira adequada deve ser escolhido. Da mesma forma, se o ambiente for exposto a temperaturas altas ou baixas, um trilho de guia deve ser selecionado para suportar essas temperaturas extremas. O mecanismo de montagem e as capacidades de alinhamento do trilho de guia linear também devem ser compatíveis com o projeto da máquina CNC. A facilidade de instalação e a necessidade de alinhamento dos trilhos de guia lineares quadrados devem ser considerados durante a seleção.

Finalmente, os compradores de peças devem determinar o orçamento para o trilho de guia e escolher um produto de qualidade que ofereça ótimo desempenho a um preço razoável.

Perguntas e Respostas

P: Qual é o objetivo de um trilho de guia quadrado linear em máquinas CNC?

R: Os trilhos de guia lineares fornecem uma pista para que as peças da máquina se movam em linha reta. Normalmente feitos de aço ou liga de alumínio, eles podem suportar pesos pesados e resistir ao desgaste, garantindo que as máquinas CNC permaneçam precisas mesmo após o uso prolongado.

P: Como os trilhos quadrados se comparam aos trilhos redondos para máquinas CNC?

R: Tradicionalmente, os trilhos redondos eram o padrão. Os trilhos redondos ainda permitem um movimento simples, mas as esferas e rolamentos que os rodeiam não podem suportar tanto peso ou ter uma capacidade de carga e expectativa de vida tão altas quanto os trilhos quadrados. Os trilhos quadrados têm mais superfície para apoiar os componentes móveis, permitindo que eles carreguem cargas mais pesadas com maior eficiência e longevidade. Além disso, os trilhos quadrados são mais eficazes no manuseio do movimento linear CNC, tornando-os uma escolha melhor para projetos que exigem precisão e confiabilidade.

P: Como os compradores garantem que o trilho de guia linear que escolherem se ajustará à sua máquina CNC?

R: Os compradores precisam determinar a capacidade de carga da máquina, a velocidade de movimento, os requisitos de precisão, o comprimento e os parâmetros de instalação. Depois de obterem essas informações, eles podem consultar um vendedor especializado em trilhos de guia lineares para máquinas CNC para garantir que o trilho de guia que estão considerando se ajustará às especificações de sua máquina.
