Trilhos de guia de esfera para máquina CNC

Tipos de Trilhos de Guia de Esferas para Máquinas CNC

Trilhos de guia de esferas para máquinas CNC são elementos de suporte e acionamento que garantem o movimento suave de várias peças da máquina. No entanto, esses guias possuem diferentes projetos, dependendo de seu uso nas máquinas. O tipo mais comum de **trilho de guia de esferas para máquinas CNC** é o trilho quadrado, que permite o movimento suave ao longo de um eixo, suportando equipamentos pesados. Outro projeto prevalente é o trilho redondo, que funciona como o trilho quadrado, mas tem formato cilíndrico. Os trilhos redondos são mais comuns em máquinas CNC 2D. Os mini trilhos são compactos e funcionam como o guia quadrado. Outros tipos de trilhos de guia de esferas CNC incluem o bloco de ombro e o eixo sub.

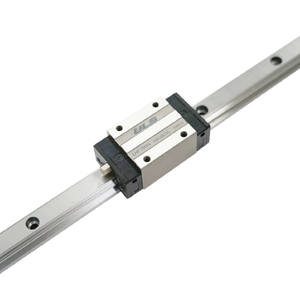

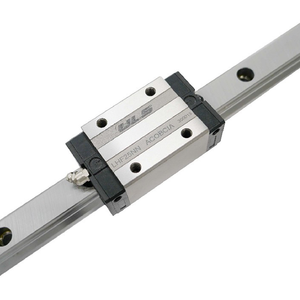

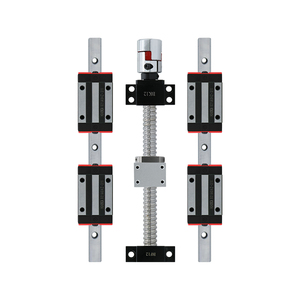

• Trilho de Guia Quadrado: Este é um elemento de suporte linear que permite o movimento livre de peças da máquina em uma direção. Os trilhos de guia quadrados podem ser fixados no objeto ou em peças móveis da máquina CNC. Eles são compatíveis com trilhos quadrados que usam rolamentos de esferas para aprimorar seu movimento. Os blocos de rolamentos de esferas CNC normalmente têm 4 pontos de contato para cada suporte de trilho, reduzindo o atrito e permitindo velocidades mais rápidas.
• Trilho de Guia Redondo: O guia redondo consiste em um eixo cilíndrico suportado por blocos de rolamentos. Funciona como o trilho de guia quadrado, mas é redondo e mais compacto. O guia redondo é muito comum em máquinas CNC 2D, como máquinas de corte a plasma e laser.
• Trilho de Guia Mini: Como o nome sugere, o trilho de guia mini é menor que os trilhos regulares e é usado em máquinas CNC compactas. Os mini trilhos são ótimos para criar projetos em pequena escala sem desperdiçar espaço.
• Bloco de Ombro: Freqüentemente chamados de blocos de extremidade, os blocos de ombro são usados como suportes de trilho. Eles têm uma configuração em forma de L e suportam o sistema de trilhos em várias máquinas CNC.
• Eixo Sub: O eixo sub funciona ligando um eixo mais curto a um eixo mais longo. É ótimo para conectar diferentes peças mecânicas em uma máquina CNC para atingir um movimento maior.

Especificações e Manutenção de Trilhos de Guia de Esferas para Máquinas CNC

Os compradores devem considerar essas especificações para trilhos de guia de esferas ao comprar ou adquirir para uso em diferentes tipos de máquinas CNC.

• Comprimento: Este é o comprimento total do trilho de guia de esferas. O comprimento determina a amplitude de movimento do componente da máquina CNC que ele suporta. Os desenvolvedores geralmente os fabricam em diferentes comprimentos para corresponder à amplitude de movimento desejada e ao tamanho da máquina CNC.
• Tamanho do Carrinho: Um trilho de guia geralmente possui um carrinho que segura o elemento móvel, bem como os rolamentos de esferas. O tamanho do carrinho é determinado em termos de comprimento e largura. Ele deve ser grande o suficiente para fornecer estabilidade e suportar a capacidade de carga do rolamento de esferas.
• Capacidade de Carga: Isso se refere ao peso ou carga máxima que um trilho de guia de esferas pode suportar, mantendo sua precisão e desempenho. A capacidade de carga de um trilho de guia é influenciada por seu tamanho, projeto e número de rolamentos de esferas usados.
• Precisão: Isso se refere à precisão com que um trilho de guia mantém o alinhamento e o posicionamento do componente móvel da máquina CNC. Normalmente, os trilhos de guia de esferas são projetados para fornecer diferentes níveis de requisitos de precisão. Por exemplo, trilhos de alta precisão são adequados para aplicações em que a precisão é crucial, como aeroespacial e fabricação médica.
• Materiais: O material usado para fazer um trilho de guia de esferas afeta sua resistência, durabilidade e desempenho. Alguns materiais comuns incluem aço inoxidável, aço carbono e ligas de alumínio.

Para permitir que os trilhos de guia forneçam posicionamento preciso e alta repetibilidade em várias aplicações, eles exigem manutenção constante. Felizmente, com requisitos mínimos de manutenção, os guias de movimento linear ainda são uma opção atraente para muitas aplicações. Aqui estão algumas dicas sobre como manter trilhos lineares:

• Mantenha-os Limpos: A dica de manutenção mais importante para trilhos de guia de esferas é mantê-los limpos. Limpar a sujeira e os detritos das peças móveis contribuirá muito para evitar o acúmulo de contaminação dentro do trilho ou bloco.
• Lubrificação: Lubrifique as peças móveis após limpar o trilho de guia regularmente. Fazer isso ajudará a maximizar a vida útil dos trilhos de guia, reduzindo o atrito do bloco e do trilho para estender sua vida útil.
• Inspeção Regular: Realize inspeções regulares do trilho de guia para verificar se há acúmulo de contaminação, sujeira ou detritos. Além disso, verifique se há sinais de desgaste ou danos no trilho de guia. Realizar inspeções regulares ajudará a detectar problemas potenciais precocemente, evitando que eles piorem rapidamente.

Cenários de Aplicação para Trilhos de Guia de Esferas para Máquinas CNC

Trilhos de guia de esferas são usados em diversas aplicações. Aqui estão algumas delas:

• Indústria Automobilística

  Trilhos CNC são usados na indústria automobilística para suportar peças deslizantes de máquinas. Eles auxiliam máquinas de montagem, dispositivos de corte, soldagem e inspeção de peças automotivas. Além disso, os trilhos de guia de esferas ajudam na fabricação de peças automotivas, como os trilhos duplos da máquina CNC.

• Indústria Eletrônica

  Na indústria eletrônica, os trilhos de guia de esferas são usados para montagem de precisão. Eles são comumente usados em máquinas de painel e máquinas multifuncionais de PCB. Além disso, esses trilhos de guia ajudam a produzir peças eletrônicas como capacitores, resistores e indutores.

• Indústria Médica

  Os trilhos de instrumentos médicos suportam máquinas como espectrômetros, pipetas e manipuladores de líquidos. Além disso, os trilhos de guia suportam diagnósticos automatizados, teste de dispositivos médicos e sistemas de imagem. Eles garantem o posicionamento preciso e o movimento suave de bandejas de amostras, reagentes e componentes de ensaio clínico.

• Indústria Ótica

  Instrumentos ópticos como telescópios, microscópios ou dispositivos de foco automatizados empregam trilhos de guia de esferas. Eles suportam tubos ópticos, filtros, estágios de posicionamento e slides. A óptica, como espelhos e lentes, é fabricada com trilhos de guia de esferas para máquinas CNC.

Estas são apenas algumas aplicações de trilhos de guia de esferas em diferentes setores. À medida que as necessidades das empresas crescem, a versatilidade e a precisão dos trilhos de guia de esferas os tornam uma ferramenta necessária para muitas aplicações industriais.

Como Escolher Trilhos de Guia de Esferas para Máquinas CNC

Escolher os trilhos de guia de esferas certos para uma máquina CNC exige uma consideração cuidadosa de vários fatores para garantir compatibilidade, desempenho e confiabilidade. Aqui estão as coisas a serem consideradas.

• Capacidade de Carga e Estabilidade:

  Selecione trilhos de esferas que podem suportar o peso e as forças de corte da máquina CNC. Considere a classificação de carga e certifique-se de que ela forneça suporte adequado.

• Tamanho e Comprimento:

  Escolha trilhos de guia de esferas com tamanhos e comprimentos que se adaptem ao projeto da máquina CNC. Certifique-se de que as dimensões estejam alinhadas com os requisitos da máquina.

• Precisão e Precisão:

  Opte por trilhos de esferas que oferecem o nível de precisão necessário para as aplicações pretendidas da máquina CNC. Considere a precisão do trilho e escolha aquele que atenda às tolerâncias específicas de usinagem.

• Sistema de Lubrificação:

  Escolha trilhos de esferas com um sistema de lubrificação que seja conveniente e adequado para o ambiente de operação da máquina CNC. Considere o tipo de lubrificação (por exemplo, graxa ou óleo) e acessibilidade para manutenção.

• Considerações Ambientais:

  Se a máquina CNC operar em condições adversas, escolha trilhos de guia de esferas com recursos de proteção adequados. Por exemplo, considere o uso de vedações ou tampas para evitar a entrada de sujeira ou umidade.

• Compatibilidade:

  Certifique-se de que os trilhos de guia de esferas sejam compatíveis com outros componentes da máquina CNC, como a rosca de esferas e os elementos deslizantes. Verifique se os arranjos de montagem e as geometrias coincidem para uma integração suave.

• Qualidade e Seleção do Fornecedor:

  Educação sobre a reputação e o histórico do fornecedor de bolas de guia de trilhos. Escolha um fornecedor respeitável com um histórico de produtos confiáveis e bom atendimento ao cliente para garantir a qualidade e o desempenho dos trilhos selecionados.

Trilhos de Guia de Esferas para Máquinas CNC Perguntas e Respostas

P1. Como Comprar Trilhos de Guia CNC?

A1. Para comprar os trilhos de guia CNC certos, primeiro determine a capacidade de carga e a velocidade de movimento da máquina. Em seguida, escolha entre trilhos quadrados e redondos com base na forma do objeto que o trilho guiará. Em seguida, decida entre trilhos abertos e fechados com base em se o objeto requer lubrificação ou não. Por fim, verifique o material e certifique-se de que ele funcionará com o ambiente em que a máquina opera.

P2. Qual é a diferença entre Guias Lineares e Deslizantes?

A2. Os deslizantes lineares permitem o movimento apenas em linha reta, enquanto as guias lineares podem permitir o movimento em várias direções.

P3. Quais são os quatro principais componentes de um sistema de movimento linear?

A3. Os quatro elementos são o atuador, o elemento de guia, o elemento de transmissão e o elemento de acoplamento.

P4. Qual Lubrificante é Usado em Guias Lineares?

A4. A graxa é o principal lubrificante usado para suportar guias de movimento linear, mas o óleo pode ser usado para aplicações de alta velocidade ou em ambientes rigorosos.
