Guia de trilho CNC

Tipos de Trilhos de Guia CNC

Trilhos de guia CNC são uma parte integral da máquina CNC porque controlam o movimento das peças da máquina com precisão. Existem alguns tipos de trilhos de guia CNC disponíveis para uso em diferentes máquinas e aplicações.

• Trilhos Hiwin: O trilho de guia CNC Hiwin é um produto que facilita o movimento suave do bloco na direção desejada. Ele alinha o bloco mantendo-o no caminho designado. Os trilhos de guia Hiwin funcionam bem com os blocos e facilitam a realização de movimento linear. O sistema de bloco de trilho de guia Hiwin visa atingir um movimento linear preciso com atrito e resistência mínimos. Os trilhos e o bloco suportam peças móveis que pesam mais e exigem níveis de precisão mais altos.
• Guia linear Hiwins: Esta guia linear oferece alta rigidez e capacidade de carga. Ele apresenta um design inteligente e consiste em um trilho delgado e um bloco móvel que se encaixa perfeitamente sobre o trilho. O guia linear permite um movimento fácil ao longo de uma linha reta em máquinas que exigem isso. Além disso, há menos atrito para garantir um tempo de resposta rápido da máquina o tempo todo.
• Trilho de guia linear: O trilho de guia linear consiste em uma pista longa e estreita. Ele permite que um componente acoplado, como um bloco deslizante, se mova suavemente ao longo de uma única direção. O guia linear suporta o componente móvel de forma que ele permanece reto. Ele impede que o mecanismo desvie do seu curso definido.

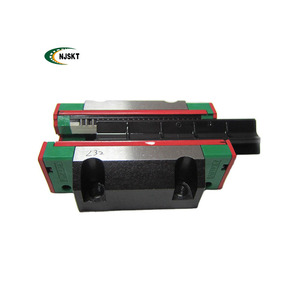

• Blocos de trilhos de guia: Esses blocos são pré-montados com o trilho de guia para uso imediato. O usuário pode montá-los diretamente, pulando a montagem adicional. Os blocos de trilho de guia são compatíveis com trilhos Hiwin e de outras marcas populares.

Especificações e Manutenção de Trilhos de Guia CNC

Especificações

• Tamanho:

  Os trilhos de guia CNC normalmente vêm em vários comprimentos, variando de 300 mm a 2000 mm ou até mais. O diâmetro também varia dependendo da aplicação, variando de 20 mm a 50 mm.

• Material:

  Os trilhos de guia CNC são fabricados com diferentes tipos de materiais, cada um com suas características e vantagens únicas. Os trilhos de guia de perfil de alumínio, por exemplo, são leves e fáceis de instalar. Por outro lado, os trilhos de guia de aço, feitos do aço carbono amplamente utilizado, são robustos o suficiente para suportar cargas pesadas. Outras opções incluem aço inoxidável, que é naturalmente resistente à corrosão, e liga de titânio, que é ainda mais forte.

• Forma estrutural:

  Um trilho de guia linear, por exemplo, consiste em um trilho de guia e um deslizador. O deslizador se move ao longo do trilho de guia, fornecendo movimento linear. Enquanto isso, uma guia de rolos utiliza rolos para reduzir o atrito e proporcionar movimento suave. Isso os torna ideais para aplicações de alta velocidade. Outra forma estrutural é a cremalheira e pinhão, que consiste em dentes de engrenagem no trilho de guia e um pinhão que engrena com os dentes. Isso converte o movimento rotacional em movimento linear.

• Capacidade de carga:

  Geralmente, os trilhos de guia CNC para serviços pesados ​​têm uma maior capacidade de carga devido à sua seção transversal espessa e ao design. Os trilhos leves, por outro lado, são adequados para aplicações de baixa carga onde a redução de peso é crítica.

Manutenção

• Inspeção de rotina:

  Os usuários devem inspecionar regularmente os trilhos de guia CNC para detectar quaisquer problemas que possam ter surgido. Eles devem procurar sinais de danos, como deformação, corrosão ou rachaduras. Além disso, eles devem verificar se os elementos deslizantes estão livres de poeira e detritos. Caso encontrem alguma matéria estranha, devem removê-la imediatamente. Além disso, os usuários devem garantir que as condições de lubrificação dos trilhos sejam adequadas e limpas.

• Limpeza:

  Os usuários devem limpar os trilhos de guia em intervalos definidos para garantir seu funcionamento ideal a longo prazo. Para fazer isso, eles podem usar uma escova macia ou um soprador de ar para remover a poeira e os detritos na superfície dos trilhos. Depois, eles podem usar um agente de limpeza apropriado para limpar as impurezas e o lubrificante antigo no trilho e, em seguida, deixar o agente de limpeza evaporar completamente.

• Lubrificação:

  Os usuários precisam adicionar lubrificante ao trilho regularmente, com base em seu uso, para reduzir o atrito e o desgaste entre o trilho e o deslizador. Eles podem selecionar a graxa ou lubrificante apropriado com base no material e no ambiente de trabalho do trilho. Depois disso, eles precisam aplicar o lubrificante uniformemente para garantir o funcionamento suave do trilho. Além disso, os usuários devem limpar o excesso de graxa para evitar acúmulo de poeira.

• Tratamento anticorrosivo:

  Aqueles que usam trilhos de guia de metal em ambientes corrosivos devem tomar medidas anticorrosivas para proteger os trilhos de guia. Por exemplo, os usuários podem usar tinta anticorrosiva para revestir os trilhos de guia ou usar lubrificantes anticorrosivos para lubrificação. Além disso, os usuários devem garantir que os trilhos de guia estejam bem protegidos quando não estiverem em uso. Por exemplo, eles podem cobrir os trilhos para evitar que poeira e detritos se acumulem na superfície.

Cenários de Trilhos de Guia CNC

Os trilhos de guia CNC criam muitas oportunidades em diferentes indústrias. Aqui estão alguns cenários comuns de aplicação de trilhos de guia CNC.

• Centros de usinagem: Os trilhos de guia suportam os eixos e carrinhos da ferramenta de máquina, permitindo seu movimento linear de alta precisão durante a usinagem da peça.
• Máquinas de corte e serragem: As lâminas de corte e os braços dependem dos trilhos de guia CNC para o corte preciso e posicionamento de madeira, metal e outros materiais.
• Equipamentos de embalagem e etiquetagem: Nesse tipo de equipamento, os trilhos de guia CNC permitem que máquinas de etiquetagem, cabeçotes de impressão e outras peças acessórias se movam com precisão ao longo de caminhos definidos para operações precisas de etiquetagem e embalagem de produtos.
• Linhas de montagem automatizadas: Os trilhos de guia direcionam braços robóticos e outros equipamentos automatizados para realizar tarefas como montagem, coleta e colocação de forma precisa e confiável.
• Máquinas de corte a laser e plasma: Nessas máquinas, os cabeçotes de laser e os maçaricos de corte dependem dos trilhos de guia CNC para garantir que cortam os materiais com precisão e alta precisão ao longo de caminhos pré-determinados.
• Equipamentos médicos: Os trilhos de guia CNC fazem parte de dispositivos médicos como máquinas de ressonância magnética, scanners PET, etc., facilitando o movimento preciso e confiável de componentes e módulos-chave.
• Manufatura aeroespacial e automotiva: Nessas indústrias, os trilhos de guia CNC permitem o movimento preciso de ferramentas de máquina, robôs e outros equipamentos para garantir usinagem, montagem, etc. de alta precisão.
• Equipamentos têxteis e de impressão: Os trilhos de guia CNC ajudam cabeçotes de impressão, cortadores e outros componentes a se moverem ao longo de seus caminhos definidos com precisão e confiabilidade, garantindo qualidade e eficiência nas operações têxteis e de impressão.
• Gabaritos e dispositivos: Os trilhos de guia CNC podem ser usados ​​em gabaritos e dispositivos para permitir que a peça se mova ou se posicione ao longo de um caminho específico, alcançando assim repetibilidade e precisão durante os processos de usinagem e montagem.

Como escolher trilhos de guia CNC

Ao escolher um trilho de guia de máquina CNC, os seguintes fatores precisam ser considerados:

• Tamanho da máquina e necessidades de corte:

  Determine as dimensões máximas das peças e a área de corte necessária. O tamanho dos trilhos de guia CNC deve corresponder à área de corte desejada para acomodar as peças sem limitações.

• Capacidade de carga:

  Considere o peso das peças de corte e quaisquer componentes adicionais que serão montados nos trilhos de guia. Escolha trilho(s) com capacidade de suporte que garanta movimento estável e evite desgaste excessivo.

• Precisão e precisão:

  Defina o nível de precisão necessário para a máquina CNC com base nas aplicações pretendidas. Selecione trilhos de guia que proporcionem a precisão necessária para atingir a qualidade de corte desejada e a precisão dimensional.

• Durabilidade e material:

  Avalie os materiais utilizados na construção dos trilhos de guia. Considere o ambiente operacional e escolha trilhos com materiais e revestimentos de proteção adequados para garantir longevidade e resistência ao desgaste.

• Custo e orçamento:

  Equilibre o desempenho e as especificações dos trilhos de guia com as limitações de orçamento. Considere os benefícios de longo prazo e o retorno do investimento (ROI) de escolher trilhos de guia de alta qualidade que se alinhem com os requisitos de desempenho da máquina.

Trilho de guia CNC P&R

P: Quais são os benefícios de usar trilhos de guia linear?

R: Eles proporcionam movimento consistente, movimento suave e longa vida útil para transferência de cargas.

P: Como funcionam os trilhos de guia linear?

R: Os trilhos de guia linear funcionam permitindo que um objeto ou componente, geralmente chamado de deslizador ou carro, se mova livremente em linha reta ao longo de um caminho pré-determinado definido pelo trilho de guia. Eles reduzem o atrito entre as partes móveis e garantem movimento linear suave e preciso.

P: Quais são os diferentes tipos de trilhos de guia linear?

R: Os tipos comuns de trilhos de guia linear incluem trilhos quadrados, trilhos redondos, trilhos retificados e trilhos de suporte quadrado.

P: Quando se deve usar guias lineares?

R: Escolha guias lineares se precisar proteger contra contaminantes, operação de baixo atrito ou alta capacidade de carga.

P: Quais fatores considerar ao comprar um trilho de guia linear?

R: Alguns fatores de compra incluem capacidade de carga, comprimento, precisão e precisão, considerações ambientais e o custo para relação de desempenho.
