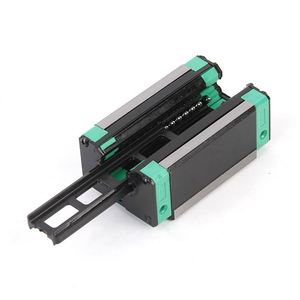

Trilho deslizante linear CNC HG25

Tipos de Trilho de Deslizamento Linear CNC HG25

Trilhos de deslizamento linear CNC, também conhecidos como guias lineares CNC ou trilhos de movimento linear, estão disponíveis em vários designs para atender às diferentes necessidades de maquinaria. Aqui estão alguns dos tipos populares:

• Trilho Linear HG (Heavy-duty):

  Os trilhos que começam com HG são projetados para transportar uma carga grande e garantir alta rigidez. O trilho de deslizamento linear HG é a opção de alta resistência na série de conformidade H. Eles podem suportar capacidades de carga substanciais, fornecendo ao mesmo tempo movimento suave e baixo atrito.

• Trilho Linear HGH:

  Os trilhos HGH servem para duas finalidades. Eles permitem capacidades de carga pesada e possuem propriedades de baixo ruído. Permitem movimento suave com ruído mínimo.

• Trilho Linear EG (Light-duty):

  Os trilhos lineares que começam com EG denotam trilhos lineares de baixa resistência. Eles são projetados para transportar cargas comparativamente mais leves. No entanto, eles ainda fornecem excelente precisão, movimento suave e baixo atrito, tornando-os ideais para aplicações em que o peso e o espaço são preocupações.

• Trilho Linear HGL:

  Esses trilhos são perfeitos para usuários que desejam uma solução de baixo atrito. Eles oferecem resistência mínima e são fáceis de instalar. O HGL é uma guia linear em miniatura ideal para aplicações em menor escala que exigem movimento linear preciso em espaços confinados.

Especificações e Manutenção

Os deslizamentos CNC são projetados em escala microscópica, o que significa que as especificações são geralmente apresentadas em formato de tabela.

O diagrama a seguir ilustra os parâmetros técnicos básicos para um trilho de deslizamento linear CNC Hg 25.

• Comprimento: Os trilhos são fabricados em diferentes comprimentos. Os comprimentos padrão são 300, 400, 500, 600, 700 e 800 mm. Comprimentos personalizados de até 1500 mm ou mais são possíveis. Comprimentos maiores são feitos juntando vários trilhos usando conectores.
• Diâmetro: O diâmetro de um trilho circular é seu diâmetro externo. O trilho circular padrão tem um diâmetro externo de 25 mm.
• Carga nominal: A capacidade de carga depende do rolamento ou deslizador usado com o trilho. Os deslizamentos lineares são geralmente feitos para lidar com 10 a 20 kg, mas alguns podem lidar com pesos mais pesados.
• Material: Aço ou liga de alumínio. O aço padrão fornece mais resistência e é adequado para pesos maiores. A liga de alumínio é mais leve e usada quando o peso é um fator crítico.
• Sistema de lubrificação: A lubrificação é feita automaticamente em uma máquina-ferramenta ou manualmente com uma bomba de graxa ou spray.

Como os deslizamentos CNC são máquinas em miniatura, tudo o que é necessário para mantê-los é a aplicação de graxa em suas partes móveis. É crucial limpar os componentes primeiro e, em seguida, aplicar uma pequena quantidade de graxa para facilitar o movimento suave das peças. Um pano limpo deve ser usado para limpar os deslizamentos, garantindo que poeira e detritos não risquem suas superfícies. Qualquer excesso de graxa também deve ser limpo, pois pode atrair sujeira e componentes de ferrugem.

Cenários

O trilho de deslizamento linear CNC HG25 é comumente usado nos seguintes cenários de aplicação.

• Máquina de corte a laser

  Em uma máquina de corte a laser, o trilho de deslizamento linear fará parte da camada da máquina para mover precisamente a cabeça do laser ou a mesa de trabalho para poder realizar operações de corte de alta precisão e alta velocidade.

• Linha de montagem automatizada

  Em uma linha de montagem automatizada, o trilho de deslizamento linear pode ser usado para ajudar a criar um mecanismo baseado em deslizamento ou um mecanismo de movimentação de produtos que será responsável pelo posicionamento preciso e transferência de peças de trabalho ou componentes em um processo de montagem.

• Impressora 3D

  Uma impressora 3D pode usar o trilho de deslizamento linear para apoiar o sistema de movimento. O sistema de movimento é responsável por mover a cabeça da impressora ou a peça de trabalho para atingir a extrusão precisa e a impressão de objetos 3D.

• Equipamento de teste de produto

  Quando se trata do equipamento de teste de um produto, este pode aplicar um trilho de deslizamento linear para apoiar uma sonda de teste ou módulo que estará se movendo de forma linear. O objetivo disso é atingir o movimento preciso necessário para o teste ou para realizar a calibração do dispositivo que está sendo testado.

• Máquina de embalagem de medicamentos

  Uma máquina de embalagem pode usar o trilho de deslizamento linear como parte de seu sistema de esteira. O trilho de deslizamento linear é responsável pela transferência precisa e suave de garrafas e frascos que contêm medicamentos para estações de embalagem ou estações de rotulagem.

Escolhendo o trilho de deslizamento linear CNC HG25 adequado

• Avaliação das necessidades de aplicação:

  Ao selecionar um trilho linear HG25, os requisitos da aplicação devem ser considerados primeiro. Considere as características da tarefa, como carga útil, intervalo de movimento e requisitos de precisão. Certifique-se de que o trilho guia selecionado possa atender à capacidade de carga e aos requisitos de precisão da aplicação.

• Comprimento e capacidade de carga:

  Considere o comprimento necessário do trilho de deslizamento linear e sua capacidade de carga. De acordo com o intervalo de movimento da aplicação, selecione um comprimento apropriado de trilho guia. Ao mesmo tempo, certifique-se de que a capacidade de carga do trilho guia possa suportar o peso da carga útil na aplicação.

• Precisão e suavidade:

  Escolha trilhos de deslizamento linear com a precisão e suavidade necessárias de acordo com as necessidades da aplicação. Em aplicações de alta precisão, você precisa escolher trilhos guia de alta precisão para garantir a estabilidade e a precisão do movimento. Ao mesmo tempo, considere a suavidade do trilho guia para garantir sua eficiência operacional e conforto.

• Material e estrutura:

  Escolha o material e a estrutura adequados do trilho de deslizamento de acordo com o ambiente de trabalho. Por exemplo, trilhos de aço inoxidável podem ser necessários em ambientes úmidos ou corrosivos para evitar ferrugem e corrosão. Além disso, a estrutura de suporte de carga do trilho guia deve ser selecionada de acordo com a aplicação, como rolamentos de bloco ou rolamentos deslizantes, para garantir que possa se adaptar bem aos requisitos da aplicação.

• Instalação e ajuste:

  Considere a instalação e o ajuste dos trilhos de deslizamento linear. Certifique-se de que o trilho guia selecionado seja fácil de instalar e ajustar e possua acessórios de instalação apropriados e ferramentas de ajuste.

• Custo e orçamento:

  Finalmente, considere as questões de custo e orçamento dos trilhos de deslizamento linear. Embora a qualidade e o desempenho do trilho guia sejam essenciais, também é necessário considerar se ele é adequado para os requisitos da aplicação e do orçamento.

Trilho de deslizamento linear CNC hg25 FAQ

Q1: Qual é a diferença entre guia linear e deslizamento?

A1: No contexto de trilhos de máquina e sistemas de controle de movimento, um "deslizamento" geralmente se refere a um palco ou plataforma que pode se mover para frente e para trás em linha reta. Uma "guia linear", por outro lado, fornece um caminho ao longo do qual algo pode deslizar, geralmente permitindo movimento preciso. As guias lineares oferecem direção precisa e suportam deslizamentos lineares que podem mover ou transladar componentes.

Q2: Para que servem os trilhos lineares?

A2: Os trilhos lineares são componentes de sistemas de controle de movimento que permitem o movimento em linha reta, geralmente com alta precisão e baixo atrito. Eles são usados em conjunto com deslizamentos lineares ou palcos para apoiar e guiar objetos que precisam se mover linearmente. Os trilhos lineares são comumente usados em máquinas CNC, impressoras 3D e outros equipamentos que requerem movimento em linha reta.

Q3: Por que os trilhos lineares são tão importantes?

A3: Os trilhos lineares são elementos cruciais em sistemas mecânicos que permitem o movimento em linha reta. Eles fornecem uma pista de orientação para deslizamentos lineares, que permitem movimento suave, preciso e de baixo atrito. Os trilhos lineares são essenciais para aplicações de usinagem de precisão, montagem e posicionamento em que o movimento em linha reta é necessário.
