Trilho linear xbd

Tipos de trilhos lineares

Em geral, um trilho linear é um sistema de movimento linear que fornece o suporte necessário para o movimento linear. Os trilhos lineares, também conhecidos como guias lineares, vêm em uma ampla variedade.

• Trilho deslizante linear: Um trilho deslizante linear é um mecanismo de guia que oferece suporte para o movimento linear. Ele compreende uma corredoura, uma parte móvel que desliza ao longo da corredoura, e às vezes um atuador que fornece a força para o movimento. O trilho deslizante linear permite um movimento suave e em linha reta em uma direção.
• Guia de trilho de eixo linear: Os guias de trilho de eixo linear são dispositivos usados para fornecer suporte e orientação para sistemas de movimento linear. Eles consistem em um eixo, geralmente feito de aço temperado, que atua como elemento de guia. Os guias de trilho de eixo linear funcionam permitindo que elementos deslizantes, como rolamentos ou buchas, se movam ao longo do eixo. Esses elementos deslizantes são projetados para se encaixar perfeitamente ao redor do eixo, permitindo que deslizem suavemente enquanto se movem ao longo de seu comprimento. Este mecanismo permite um movimento linear preciso e controlado.

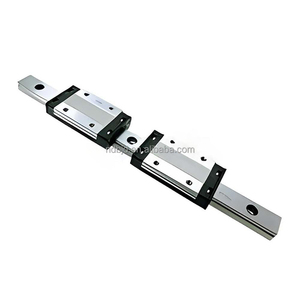

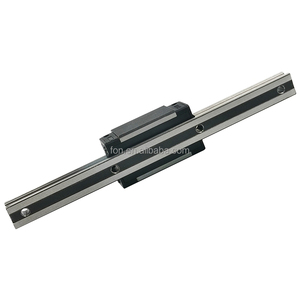

• Trilho LM: Os trilhos LM, abreviação de trilhos de movimento linear, são um tipo de sistema de movimento linear que fornece suporte e orientação para o movimento linear. Eles são comumente usados em conjunto com rolamentos lineares para permitir um movimento suave e preciso ao longo de um caminho reto. Os trilhos LM geralmente consistem em um trilho ou pista que é montado em uma superfície estacionária, fornecendo o caminho de guia para o movimento linear. Os rolamentos lineares então rolam ou deslizam ao longo dos trilhos LM, permitindo um movimento fácil.

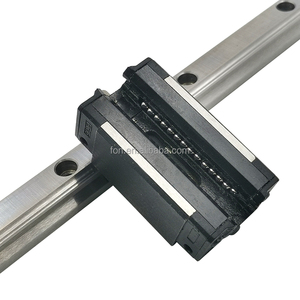

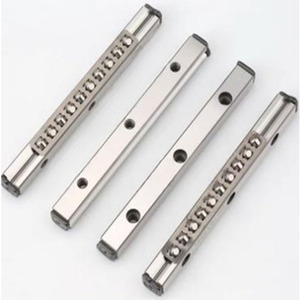

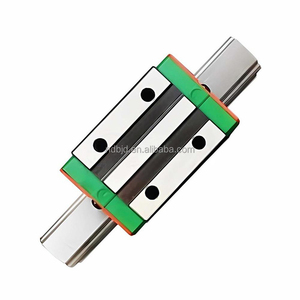

• Trilho de rolamento de esferas linear: Um guia de trilho de rolamento de esferas linear utiliza esferas para reduzir o atrito entre as partes móveis. Neste caso, é um tipo comum de sistema de movimento linear. Os trilhos de rolamento de esferas lineares permitem um movimento suave ao longo de um caminho reto com atrito reduzido e alta capacidade de carga.

Especificação e manutenção de um trilho linear XBD

Especificações

• Comprimento: Os trilhos de guia linear estão disponíveis em vários comprimentos, começando em alguns centímetros até um metro ou mais. O comprimento deve ser determinado de acordo com os requisitos da aplicação.

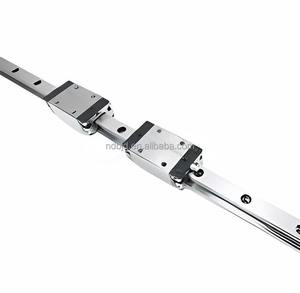

• Carrinhos: Os trilhos de guia estão disponíveis com vários carrinhos. Por exemplo, carrinhos simples podem ser usados no caso de cargas baixas. Por outro lado, vários carrinhos são adequados para cargas mais altas e maior estabilidade.
• Capacidade de Carga: Cada trilho tem uma carga definida ou peso que pode carregar. Essa capacidade é calculada de forma a evitar qualquer deformação ou impacto indevido no movimento linear.
• Material: Os trilhos lineares são frequentemente fabricados com liga de alumínio ou aço inoxidável. Os trilhos de alumínio são leves e oferecem boa resistência à corrosão, enquanto os trilhos de aço são conhecidos por sua resistência e durabilidade.
• Precisão: Os trilhos lineares geralmente têm diferentes graus de precisão. Por exemplo, os trilhos de guia lineares de alta precisão podem ser fabricados com tolerâncias mais apertadas para atender a aplicações que exigem operação suave e precisa.
• Sistema de lubrificação: Alguns trilhos lineares são projetados com sistemas de autolubrificação ou recirculação para facilitar a manutenção e garantir desempenho consistente ao longo do tempo.

Manutenção

• Limpeza: A primeira etapa da manutenção é garantir que o trilho linear tenha sido limpo com um pano macio ou sem fiapos. Limpar o trilho linear ajuda a remover poeira, detritos e partículas. O procedimento ajuda a melhorar o funcionamento e reduz as chances de danos ao trilho e às rodas que se conectam a ele.
• Lubrificação: Aplique lubrificante no trilho após limpá-lo. A lubrificação ajuda a reduzir o desgaste e garante um funcionamento suave. Também minimiza o risco de acúmulo de sujeira e poeira no trilho.
• Inspeção regular: Os trilhos lineares devem ser inspecionados regularmente. Durante a inspeção, deve-se procurar alinhamento, desgaste e danos. Em caso de sinais perceptíveis de danos ou anormalidades, o componente deve ser corrigido sem demora.
• Gerenciamento de Carga: Certifique-se de que as cargas aplicadas ao trilho linear estão dentro da capacidade especificada. A sobrecarga pode levar a danos, instabilidade e falha prematura.
• Consideração ambiental: Deve-se sempre considerar o ambiente em que o trilho linear está funcionando. Os trilhos lineares podem ser afetados pela umidade, poeira e temperaturas extremas. Portanto, proteger os trilhos desses elementos pode melhorar o desempenho e prolongar a vida útil.

Cenários

Devido à sua flexibilidade, os trilhos lineares estão presentes em muitos setores e aplicações. Aqui estão alguns cenários comuns de uso de trilhos lineares com seus respectivos setores.

• Robótica e Automação:

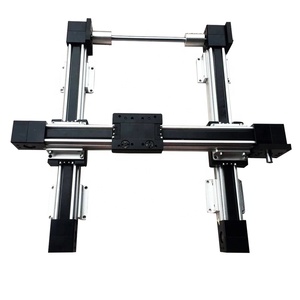

  Os trilhos lineares servem como espinha dorsal de braços robóticos e sistemas de pórtico, permitindo movimentos precisos ponto a ponto, operações de linha de montagem e funções de pegar e colocar. Seu controle suave de movimento aumenta a eficiência e precisão dos processos automatizados.

• Manufatura e Usinagem CNC:

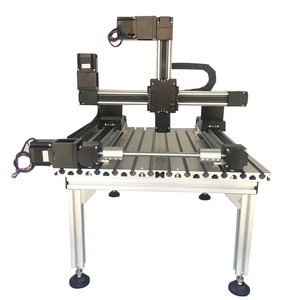

  Os trilhos lineares são vitais em máquinas CNC, como fresadoras, gravadores e equipamentos de corte. Eles garantem um movimento preciso e suave das ferramentas da máquina, contribuindo para a usinagem, conformação e fabricação de alta qualidade de vários materiais.

• Equipamentos médicos e instrumentos de laboratório:

  Em ambientes médicos e de laboratório, os trilhos lineares suportam dispositivos como máquinas de ressonância magnética, tomógrafos, sistemas de pipetagem e máquinas de sequenciamento. Eles permitem o posicionamento preciso e o movimento confiável necessários para diagnósticos, testes e aplicações de pesquisa.

• Aeroespacial e Aviação:

  Os trilhos lineares encontram aplicações nas indústrias aeroespacial e de aviação, incluindo sistemas de satélites, montagem de aeronaves e testes em túnel de vento. Eles facilitam o posicionamento, o movimento e o alinhamento precisos dos componentes, garantindo a integridade e a funcionalidade dos sistemas aeroespaciais.

• Embalagem e Impressão:

  Os trilhos lineares desempenham um papel crucial em máquinas de embalagem, impressoras e sistemas de rotulagem. Eles permitem movimentos precisos e de alta velocidade necessários para operações de impressão, corte e embalagem na indústria de manufatura.

• Semicondutores e Eletrônicos:

  Nas indústrias de semicondutores e eletrônicos, os trilhos lineares são usados em sistemas de manuseio de pastilhas, máquinas de pegar e colocar e equipamentos de inspeção. Eles garantem o posicionamento preciso e o controle de movimento necessários para os processos de fabricação, montagem e teste de semicondutores.

• Têxteis e Manuseio de Materiais:

  Os trilhos lineares são empregados em máquinas têxteis, sistemas de esteiras transportadoras e máquinas de classificação automatizada. Eles permitem movimentos suaves e precisos para corte, costura, classificação e transporte de materiais nas indústrias têxtil e de manuseio de materiais.

Como escolher trilhos lineares XBD

Ao escolher trilhos lineares XBDs para uma determinada aplicação industrial, vários fatores devem ser considerados para selecionar o sistema de guia de trilho linear apropriado.

• Capacidade de Carga

  Em primeiro lugar, a capacidade de carga do trilho linear deve ser compatível com a carga da aplicação. Uma carga muito pesada levaria a uma falha prematura. Além disso, considere fatores como capacidade de carga estática e dinâmica e vida útil do rolamento calculada com uma carga específica.

• Precisão e precisão

  Para aplicações que exigem alta precisão, opte por um trilho linear com tolerâncias apertadas e alta retidão. As combinações de trem e bloco oferecem a maior precisão, enquanto os sistemas de trilho redondo são melhores para aplicações de baixa a média precisão.

• Movimento suave

  Realize uma inspeção tátil manual ou automatizada das guias deslizantes lineares. Uma de boa qualidade deve apresentar um movimento suave como manteiga em toda a sua viagem. Se o movimento parecer áspero ou apresentar qualquer aspereza, a qualidade do guia é baixa e está se desgastando prematuramente. A parte linear deve ser substituída imediatamente para aplicações precisas.

• Ambiente

  O ambiente onde o guia linear será usado desempenha um papel importante na seleção. Por exemplo, os guias de máquinas em ambientes sujos ou empoeirados precisam ter um sistema de vedação adequado para remover os detritos. Além disso, considere o sistema de vedação para ver se ele pode suportar a faixa de temperatura especificada. Em faixas de temperatura extremas, opções como guias lineares de plástico autolubrificante ou metal composto podem ser uma escolha melhor.

• orientação de montagem

  O estilo de montagem de um trilho deslizante também pode afetar a compatibilidade com máquinas, sistemas de manuseio de materiais, equipamentos CNC e outros dispositivos. Por exemplo, trilhos de perfil baixo com montagem plana são frequentemente usados em robótica devido à necessidade de um design compacto. No entanto, um canal em U invertido pode ser selecionado para facilitar a montagem com um mecanismo suspenso ou um conjunto suspenso.

Q&A

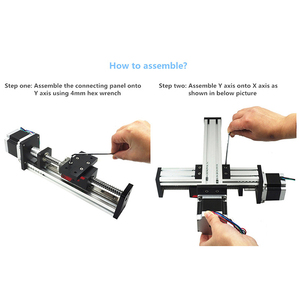

P: Como instalar um trilho de guia de movimento linear?

R: Aqui estão algumas etapas para orientar o carregamento do trilho de guia de movimento linear na posição desejada de forma inadequada, use o bloco deslizante para manter o trilho linear na posição e tornar os furos de montagem visíveis marcando os locais dos furos de montagem. Faça os furos de montagem e, em seguida, deslize o bloco ao longo do trilho novamente para que o bloco possa ser montado agora. Finalmente, certifique-se de que o trilho está paralelo ao caminho de movimento novamente e, em seguida, o trilho de guia de movimento linear está instalado.

P: Como manter um trilho linear?

R: Aqui estão algumas dicas de manutenção para o trilho linear. Verifique regularmente o trilho linear para detectar sinais de desgaste ou danos para identificar problemas no estágio inicial e resolvê-los a tempo. Além disso, os usuários precisam limpar o trilho linear regularmente para remover poeira, detritos e contaminantes. Além disso, lubrifique o trilho linear de acordo com as instruções do fabricante. E se o trilho linear estiver danificado, seus componentes precisam ser substituídos para evitar que o movimento suave e a precisão do trilho sejam afetados.

P: Quais são as capacidades de carga das guias lineares?

R: Como existem diferentes tamanhos de guias lineares, as capacidades de carga também são variadas. Por exemplo, um trilho linear com um comprimento de aproximadamente 90 mm e um diâmetro de 15 mm pode suportar uma carga de rolamento de cerca de 2050 N, enquanto um trilho de guia linear maior com um comprimento de aproximadamente 7500 mm e um diâmetro de 50 mm pode suportar uma carga consideravelmente maior de cerca de 57600 N.
