Trilho linear CNC sbr16

Tipos de Trilhos Lineares SBR16 CNC

Um trilho linear ou guia ajuda a fornecer suporte para um objeto que precisa se mover em uma direção reta, o que é um dos aspectos mais críticos das máquinas CNC. Com a ajuda de uma guia linear, componentes como o roteador ou o eixo moverão facilmente ao longo do eixo Z da máquina sem experimentar qualquer atrito ou resistência. Um Trilho Linear SBR faz quase exatamente o mesmo trabalho, mas é especificamente fabricado para permitir o movimento suave de cargas úteis ao longo de uma linha reta.

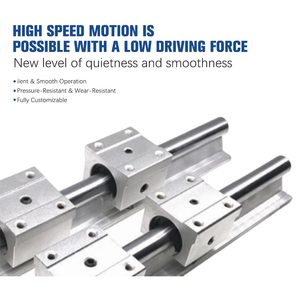

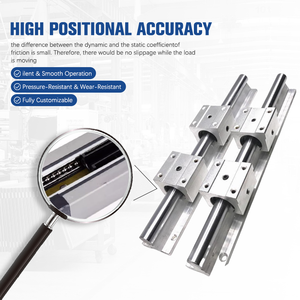

Os trilhos SBR16 consistem em duas partes, o próprio trilho e o bloco que se move ao longo dele. Geralmente, o bloco terá quatro rodas que rodam suavemente ao longo do trilho para fornecer movimento sem atrito em movimentos lineares. Alguns trilhos lineares usam rolamentos de esferas em vez de rodas, e estes são frequentemente referidos como trilhos lineares com dupla orientação.

Os trilhos SBR geralmente têm de 12 mm a 20 mm de diâmetro, e quanto maior o diâmetro, maior a capacidade de carga e a estabilidade, mas todos servirão ao mesmo propósito básico. Um trilho linear SBR16 é o tamanho mais comum usado em máquinas CNC que precisam ser econômicas, mas ainda oferecem algum nível de precisão e precisão. As empresas que procuram máquinas CNC simples, mas eficientes, geralmente encontrarão o SBR16 usado no projeto.

Para maior precisão, estabilidade, capacidade de carga e durabilidade, os fabricantes costumam usar trilhos lineares SSK ou SSG. Estes são trilhos pesados que apresentam um bloco quadrado e uma maior capacidade de carga devido ao projeto do próprio trilho, especialmente a pista. Eles utilizam um trilho perfilado em vez de um redondo. Guias de trilhos lineares como essas podem ajudar a fornecer mais rigidez e suporte em um ambiente industrial, como o trilho SSG ou SSK poderia fazer.

Geralmente, a guia linear SBR16 ainda é uma das mais populares devido à sua acessibilidade e versatilidade. Trilhos lineares também podem ser uma opção adequada em um projeto que precisa trabalhar com altas velocidades e baixo atrito. Nesse caso, guias de rolamentos de esferas lineares seriam mais adequadas. Eles são frequentemente usados em cenários como aplicações de alta velocidade e curso longo.

Especificação e manutenção de trilhos lineares SBR16 CNC

Especificações

• Diâmetro e comprimento do eixo: O diâmetro e comprimento do eixo do trilho linear dependem do tamanho da máquina CNC com a qual eles estão sendo usados. Geralmente, para máquinas CNC, o diâmetro do eixo está na faixa de 12 a 20 mm, e o comprimento é geralmente em torno de 500 a 1000 mm.
• Capacidade de carga: A capacidade de carga dos trilhos lineares SBR16 está intimamente relacionada ao diâmetro do eixo, comprimento e número de carrinhos. Um trilho de diâmetro maior com um único carrinho pode ter uma capacidade de carga de 150 kg, enquanto um trilho de diâmetro menor com vários carrinhos pode suportar uma carga cumulativa maior, mas com menos peso por carrinho.
• Tipo de guia: Trilhos lineares para CNC são geralmente do tipo SBR com um perfil aberto que pode acomodar rolamentos. Os trilhos SBR fornecem baixo atrito e alta precisão para mover sem suporte ao longo de um eixo.
• Número de trilhos: As máquinas CNC normalmente usam vários trilhos lineares. Normalmente, são usados dois a quatro trilhos lineares, dependendo do tamanho e da complexidade da máquina.
• Classificação ambiental: A classificação ambiental dos trilhos lineares CNC refere-se às condições em que eles podem ser usados. Isso inclui a faixa de temperatura, umidade, poeira e resistência à água. Por exemplo, alguns trilhos podem ter uma faixa de temperatura de -20° a 80° e ser classificados para uso em umidade baixa a moderada, mas não serem adequados para exposição a poeira ou água.

Dicas de manutenção para trilhos de guia linear SBR

• Limpe regularmente: Limpe a superfície com um pano limpo para remover poeira, detritos e outros contaminantes. Fluidos de limpeza podem ser usados para limpar manchas teimosas, mas não use produtos químicos agressivos que podem danificar a superfície dos trilhos. Ao limpar, certifique-se de seguir as diretrizes e recomendações dos manuais do fabricante.
• Lubrifique: Aplique lubrificante adequado aos trilhos lineares de acordo com as instruções do fabricante em intervalos regulares, para que deslizem suavemente.
• Evite a saturação excessiva: Os trilhos de guia linear não devem ser lubrificados em excesso. Lubrificantes excessivos podem atrair poeira e sujeira, resultando em contaminação e afetando negativamente a suavidade das partes deslizantes.
• Ataque ao desgaste: Assim que você notar que o trilho linear está começando a mostrar sinais de desgaste, é importante substituí-lo imediatamente. Isso pode evitar danos adicionais ao equipamento e manter sua precisão e estabilidade de movimento.

Usos de trilhos lineares SBR16 CNC

Trilhos lineares fornecem um mecanismo de orientação de alta precisão para uma variedade de aplicações de máquinas que exigem movimento linear. Algumas das aplicações comuns de trilhos lineares são as seguintes:

• Máquinas CNC

  Em máquinas CNC, os trilhos lineares atuam como mecanismos de orientação para ferramentas e peças de trabalho. Normalmente, os trilhos suportam roteadores, cortadores de plasma, cortadores a laser e máquinas de fresar, entre outros. O movimento dessas máquinas CNC precisa ser muito preciso e os trilhos lineares fornecem exatamente isso.

• Impressoras 3D

  Em impressoras 3D de baixo custo, os trilhos redondos são usados estaticamente, mas impressoras de última geração precisam de controle de movimento de alta precisão, que é oferecido por trilhos lineares. Os trilhos lineares permitem que a cabeça de impressão ou plataforma de construção se mova suavemente e com precisão durante o processo de impressão.

• Máquinas Industriais

  Máquinas industriais como máquinas de gravação a laser, equipamentos de montagem, braços robóticos e sistemas de automação, entre outros, exigem controle de movimento linear de precisão. Na verdade, algumas máquinas podem exigir capacidade de carga ou capacidade de alta velocidade, e os trilhos lineares podem fornecer uma solução dependendo da necessidade da máquina.

• Dispositivos Médicos

  Máquinas médicas como tomografias computadorizadas e ressonâncias magnéticas precisam ter um mecanismo de controle de movimento preciso, idealmente um de alta precisão. Dito isso, os trilhos lineares são usados estaticamente em máquinas de grau médico para garantir a precisão e confiabilidade dos movimentos.

• Transporte

  O movimento linear em trens, bondes, elevadores, motores lineares e veículos guiados automaticamente é controlado usando trilhos lineares. Com alta capacidade de carga e longa vida útil, os trilhos lineares oferecem a solução perfeita para controle de movimento suave e preciso em sistemas de transporte.

Escolhendo os trilhos lineares SBR16 CNC certos

Os trilhos lineares SBR vêm em vários tamanhos e especificações para atender às diferentes necessidades de construção de máquinas. Os compradores devem identificar suas necessidades antes de começarem a comprar. Comece descobrindo as dimensões do componente que a guia linear irá suportar. Se for um componente pequeno, um SBR12 será suficiente, mas para componentes maiores, considere usar SBR16 ou qualquer variante maior.

Em seguida, determine o comprimento do trilho necessário com base no requisito de deslocamento do componente. Se o comprimento do curso for superior a 1000 mm, considere usar um espaço reservado ou outro mecanismo que permita que a guia ainda suporte o componente enquanto ele estiver dentro do limite de outro comprimento do trilho. Além disso, considere o peso do componente a ser suportado e a capacidade de carga da guia linear SBR. Certifique-se de selecionar uma guia linear que possa suportar o peso para evitar desgaste e rasgos prematuros.

O alinhamento estrutural é muito importante em máquinas CNC, portanto, certifique-se de que haja suporte consistente ao longo do comprimento do trilho. O desalinhamento pode resultar em distribuição desigual de carga, aumento do atrito e desgaste rápido. Ao instalar o trilho, preste muita atenção ao suporte rígido sob o trilho e certifique-se de que a superfície de montagem seja plana. Os compradores também devem garantir que haja capacidade de carga adequada e que a contaminação do ambiente de carga potencial seja tratada selecionando o sistema de guia linear correto.

P&R

P: O que SBR significa em trilhos lineares?

R: O termo trilho SBR refere-se a uma guia de trilho quadrado feita de aço carbono. A letra B representa um rolamento de esferas deslizantes e a letra R, uma forma quadrada.

P: Quais são as diferenças entre os trilhos lineares SBR e SRH?

R: Os trilhos lineares SBR utilizam rolamentos de esferas para um movimento suave ao longo do trilho. Eles se destacam em aplicações de alta velocidade onde a redução do atrito é crucial. Por outro lado, os trilhos lineares SRH empregam rolamentos deslizantes ou buchas. Embora possam ter um atrito ligeiramente maior do que os trilhos SBR, eles são perfeitamente adequados para aplicações que exigem robustez e capacidade de lidar com cargas em ambientes mais severos.

P: Quantos tipos de trilhos lineares existem?

R: Existem vários tipos de trilhos lineares. Alguns incluem o trilho linear de esferas, o trilho linear de guia LM, o trilho linear com flange e o trilho linear esférico, entre outros.
