Trilho guia linear sbr

Tipos de Trilhos de Guia Linear SBR

O Trilho de Guia Linear SBR compreende vários tipos, desde a estrutura e formato do trilho até características como capacidade de carga, tipo de guia e comprimento. Abaixo estão alguns dos tipos mais comuns de trilhos de guia linear SBR:

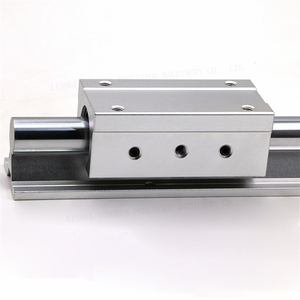

• Bloco SBR: Os blocos SBR funcionam com os trilhos SBR para criar movimento linear. Geralmente, eles possuem furos de montagem para uma fixação fácil de outros componentes, como um porta-ferramentas ou uma peça de trabalho. O tamanho específico e a capacidade de carga do bloco SBR devem ser escolhidos deliberadamente com base nos requisitos da aplicação.
• Trilho SBR: O trilho serve como o caminho de guia para o bloco SBR se mover. Normalmente, o trilho SBR é caracterizado por um comprimento específico e possui um canal correspondente que se encaixa no bloco SBR.
• Blocos de Travesseiro SBR e Eixos: Os blocos de travesseiro SBR suportam eixos que fornecem orientação às partes móveis. Geralmente, os eixos funcionam como o caminho de movimento linear para os blocos SBR.
• Trilhos de Plástico de Alta Resistência e Baixo Coeficiente de Atrito: Este tipo de trilho é feito de plástico, que pode suportar um alto grau de resistência e possui um baixo coeficiente de atrito. Essas propriedades garantem que esses trilhos possam fornecer movimentos mais suaves e vida útil mais longa, tornando-os excepcionalmente adequados para uso em aplicações que exigem operação prolongada.

Ao selecionar trilhos e blocos de guia linear SBR adequados para diferentes aplicações, outros tipos também devem ser notados. Considere o tamanho, capacidade de carga, precisão e outros requisitos correspondentes a aplicações específicas. Uma compreensão detalhada dos recursos e vantagens específicos de cada tipo pode garantir uma melhor escolha e um resultado aprimorado no uso prático.

Especificação e manutenção de trilhos de guia linear SBR

Para que as pessoas possam apreciar as funções e vantagens dos trilhos lineares SBR, pode ser necessário começar com algumas especificações-chave. As pessoas que desejam usar este produto em qualquer processo de fabricação de máquinas certamente desejarão saber suas especificações-chave primeiro.

Basicamente, os trilhos de guia linear SBR vêm em diversos comprimentos, diâmetros e capacidades de carga. O comprimento e o diâmetro determinam o quão longe e largo um objeto em movimento pode deslizar ao longo do trilho, enquanto a capacidade de carga indica o peso que ele pode suportar sem dobrar ou quebrar.

Alguns dos tamanhos comuns de trilhos lineares SBR são os seguintes:

• Comprimento

  Os comprimentos são abundantes em alcance e geralmente entre 150 mm e 1500 mm. Quanto mais curto o trilho, mais barato o preço. Geralmente, trilhos SBR mais longos ajudam a construir máquinas maiores.

• Diâmetro

  O diâmetro do trilho geralmente fica entre 12 mm e 25 mm para os modelos SBR12/16/20/25. O trilho linear SBR12 tem 12 mm de largura, o trilho SBR16 tem 16 mm de largura e assim por diante. Basicamente, o diâmetro define o tamanho da abertura do bloco deslizante.

• Capacidade de Carga

  Um trilho de guia linear SBR pode transportar um peso que está dentro de uma determinada faixa de modelo. Por exemplo, um modelo SBR de 12 mm de largura pode ter uma capacidade de carga de quase 400 kg para os blocos deslizantes. Modelos maiores SBR16 (600 kg), SBR20 (1.800 kg) e SBR25 (4.000 kg) terão capacidade de carga ainda maior.

Manutenção de Trilhos de Guia Linear SBR

Embora os trilhos lineares SBR sejam projetados para resistir ao desgaste, seu desempenho e vida útil podem ser aprimorados significativamente com a manutenção regular.

É necessário aplicar lubrificação às peças móveis do sistema de trilho de tempos em tempos para que as peças possam continuar a se mover suavemente. A lubrificação também minimiza o atrito e a redução da capacidade de retenção. O tipo de lubrificante usado deve ser livre de poeira para que a sujeira não se acumule nos trilhos e o lubrificante deve ser aplicado apenas em superfícies livres de poeira e sujeira.

Também é importante limpar regularmente as guias do trilho linear SBR de sujeira, óleo, detritos e poeira. Ao fazer isso, deve-se ter cuidado e evitar danificar as partes do trilho mais sensíveis. Para limpar, use um pano ou escova sem fiapos e, se possível, um aspirador de pó.

Como os trilhos SBR podem dobrar ou desalinhados após um tempo devido ao movimento, é importante verificar o alinhamento do trilho em intervalos e ajustar, prender ou apertar as guias adequadamente para garantir o alinhamento.

Os usuários devem sempre inspecionar os blocos e trilhos periodicamente para verificar se há sujeira ou detritos que possam resultar em danos ou desgaste prematuro. Se houver algum, eles devem removê-lo imediatamente.

Os usuários que expõem seus trilhos lineares SBR com frequência a ambientes hostis devem considerar a manutenção regular com mais frequência do que aqueles que desfrutam de ambientes suaves e relativamente calmos. Isso ocorre porque a acumulação de detritos e sujeira será maior em áreas com poeira, areia ou água.

Cenários de trilhos de guia linear SBR

• Máquinas industriais:

  Os trilhos de guia linear SBR são amplamente utilizados em máquinas industriais, como fresadoras, tornos, centros de usinagem e robôs. Eles atuam como componentes de orientação, proporcionando movimento suave e preciso para mesas de trabalho de máquinas-ferramentas, caixas de eixo e braços robóticos, garantindo assim posicionamento preciso e estabilidade.

• Equipamentos de automação:

  Em dispositivos de automação, como esteiras rolantes, máquinas de classificação e sistemas de armazenamento automatizados, os trilhos de guia linear SBR servem como guias de movimento para esteiras rolantes, quadros deslizantes e manipuladores, permitindo que esses dispositivos atinjam movimento estável e de alta velocidade.

• Equipamentos de impressão e embalagem:

  Os trilhos de guia linear SBR são aplicados em dispositivos de impressão e embalagem, como impressoras, laminadoras e máquinas de embalagem. Eles suportam e orientam o movimento de cabeçotes de impressão, placas deslizantes e esteiras rolantes, garantindo posicionamento preciso e operação confiável.

• Equipamentos médicos:

  Em instrumentos médicos, como tomógrafos, aparelhos de ressonância magnética e sistemas de cirurgia robótica, os trilhos de guia linear SBR fornecem orientação de movimento para componentes, como mesas de exame, braços de sensor e manipuladores cirúrgicos, garantindo posicionamento preciso e movimento suave.

• Máquinas têxteis:

  Os trilhos de guia linear SBR encontram aplicações em equipamentos têxteis, como máquinas de tecelagem, máquinas de bordado e máquinas de fiação. Eles orientam o movimento de componentes como bobinas de tecido, cabeçotes de costura e unidades de recolhimento, garantindo processos de produção têxtil suaves e precisos.

• Usinagem CNC:

  Os trilhos de guia linear SBR são amplamente utilizados em equipamentos de usinagem CNC, como gravadores CNC, máquinas de corte a laser e máquinas de corte a plasma. Eles fornecem orientação de movimento para as mesas de trabalho e cabeçotes de corte desses dispositivos, garantindo usinagem de alta precisão e alta velocidade.

• Indústria aeroespacial:

  No campo aeroespacial, os trilhos de guia linear SBR são usados em equipamentos como sistemas de teste em terra de satélites, plataformas de montagem de satélites e mecanismos de separação de satélites. Eles fornecem orientação de movimento e suporte para esses dispositivos, garantindo precisão e estabilidade durante os processos de teste e montagem de satélites.

Como escolher trilhos de guia linear SBR

Os trilhos lineares SBR à venda são opções consideráveis para compradores comerciais que desejam investir em sistemas de movimento linear de alta qualidade. No entanto, eles devem considerar certos fatores essenciais antes de escolher trilhos de guia linear SBR.

• Qualidade: A qualidade está principalmente associada aos materiais utilizados na fabricação dos trilhos de guia linear SBR. Portanto, um trilho de guia linear SBR feito de aço de alta qualidade será mais durável e confiável do que outros.
• Comprimento: O comprimento de um trilho de guia linear SBR também desempenha um papel importante na hora de escolher. Se alguém estiver procurando por um trilho que possa acomodar eixos de movimento mais longos, terá que escolher um mais longo.
• Capacidade de Carga: A capacidade de carga de um trilho linear SBR afeta o desempenho e a vida útil dos sistemas de movimento linear. Os compradores precisam considerar os requisitos de sua aplicação e escolher aquele com capacidade de carga apropriada.
• Sistema de Lubrificação: O sistema de lubrificação do trilho de guia linear SBR influencia o processo de manutenção e o movimento suave dos sistemas de movimento linear. Alguns trilhos vêm com ranhuras de lubrificação integradas, enquanto outros exigem lubrificação externa periódica. Portanto, os compradores precisam considerar suas preferências de manutenção e escolher de acordo.
• Compatibilidade: A compatibilidade é outra coisa que os compradores precisam considerar. Geralmente, os sistemas de movimento linear exigem trilhos lineares que sejam compatíveis com outros componentes, como buchas lineares, eixos, etc. Portanto, os compradores devem garantir que o trilho de guia linear SBR selecionado funcione bem com outras peças para garantir operação suave e eficiente.
• Considerações Ambientais: As considerações ambientais também são cruciais ao escolher trilhos de guia linear SBR. Para ser mais específico, a temperatura, a umidade e a exposição a contaminantes do ambiente operacional podem levar à degradação do desempenho dos trilhos lineares. Consequentemente, para resistir a condições ambientais específicas, os compradores precisam escolher os trilhos de guia linear SBR que possuem características de auto-rolamento.
• Custo: Os trilhos de guia linear SBR econômicos são apreciados pela maioria dos compradores. No entanto, é importante ler que o desempenho e a vida útil dos trilhos lineares dependem de sua qualidade, como materiais e processos de fabricação.

SBR Linear Guide Rail FAQ

P1: Qual a diferença entre uma guia linear SBR e uma guia linear de esferas?

A1: Os trilhos de guia linear comumente usados em máquinas e equipamentos são guias lineares SBR e de esferas. O trilho de guia linear SBR compreende blocos deslizantes com rolos cilíndricos internos que reduzem o atrito ao rolarem ao longo de um trilho. Em contraste, as guias lineares de esferas usam rolamentos de esferas que se movem ao longo de uma pista. As guias lineares de esferas permitem movimento mais suave e precisão aprimorada em comparação com as guias SBR. No entanto, as guias SBR são eficazes quando as demandas de precisão são menos rigorosas.

P2: Qual a capacidade de carga da guia linear SBR?

A2: As guias lineares SBR derivam sua capacidade de carga do comprimento e diâmetro de seus rolos. As empresas podem escolher guias SBR com capacidades de carga leve, média e pesada, dependendo de suas necessidades de aplicação.

P3: Como se determina o comprimento ideal da guia linear SBR?

A3: Não existe um comprimento de guia linear único para todas as aplicações. O comprimento ideal depende de vários fatores, incluindo as dimensões do objeto em movimento, os níveis de atrito desejados e a velocidade de movimento. Considere trabalhar com um engenheiro para analisar o tamanho e o movimento do seu objeto antes de determinar as dimensões da guia linear.

P4: Qual é o estilo do bloco deslizante para guias lineares SBR?

A4: Essas guias lineares vêm em várias configurações de bloco para atender às diferentes necessidades de movimento. Os tipos de bloco deslizante incluem padrão, com tampa de extremidade e com suporte de rolamento. Os blocos SBR de tipo padrão são principalmente usados para alcançar movimento linear simples. Quando a aplicação exige que o objeto de bloqueio seja fixado em uma extremidade do trilho, os fabricantes geralmente usam um bloco deslizante com uma tampa de extremidade. A tampa de extremidade serve para bloquear o canal do trilho. Quando o bloco de guia SBR precisa de suporte extra nos rolamentos para reduzir a deflexão e melhorar a rigidez, o bloco deslizante com suporte de rolamento é ideal. Essa opção é útil em cenários onde a distância de deslizamento é extensa e as necessidades de precisão são estritas.
