Trilhos lineares precisão

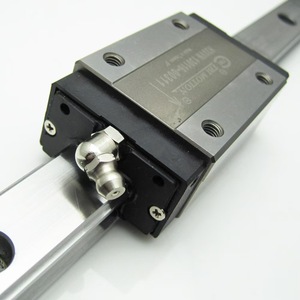

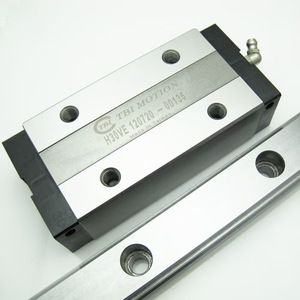

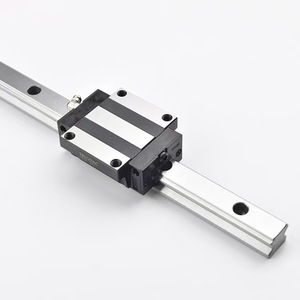

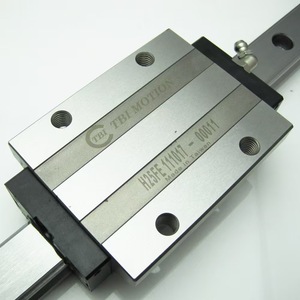

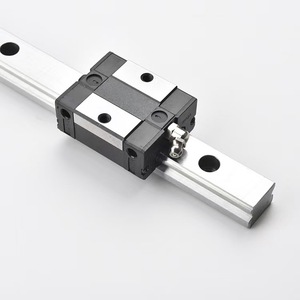

Tipos de trilhos lineares de precisão

Para máquinas que precisam de peças fortes e resistentes, os **trilhos lineares de precisão** proporcionam um bom equilíbrio entre capacidade de carga e vida útil. Eles vêm com vários designs e configurações para atender a aplicações específicas.

• Trilhos de guia:

  Os trilhos de guia lineares são armações que fornecem suporte e orientação para o movimento do carro ao longo de um caminho pré-determinado. Eles servem como uma pista para o sistema de movimento linear. Comumente, os trilhos de guia lineares vêm em duas formas: trilhos de guia planos e trilhos de guia redondos. O tipo plano usa a superfície fina e lisa do trilho como uma pista para o elemento deslizante percorrer. O tipo redondo se assemelha a um tubo cilíndrico, criando um caminho circular para o movimento ocorrer.

• Carro:

  Um carro de guia linear é um componente que se move ao longo de trilhos de guia. Ele está conectado a máquinas ou equipamentos de sistemas de movimento linear. O carro geralmente possui rodas ou rolamentos de esferas que deslizam sobre a superfície do guia, permitindo um movimento suave. Existem três tipos de carros. O carro padrão é o mais comum e suporta múltiplas aplicações. O carro em bloco possui um invólucro sólido que fornece proteção e estabilidade adicionais. O carro compacto é uma solução menor e mais leve para aplicações com restrições de espaço.

• Guias de rolamentos de esferas:

  Os trilhos de guia de rolamentos de esferas são sistemas de movimento que utilizam rolamentos de esferas para suportar e guiar o movimento de um objeto ao longo de um caminho linear. Eles proporcionam um movimento suave e de baixo atrito com a ajuda dos rolamentos de esferas. Os guias de rolamentos de esferas funcionam permitindo que os rolamentos de esferas rolem entre o trilho e o deslizador. Os tipos comuns de guias de rolamentos de esferas incluem: O trilho deslizante linear possui uma pista reta onde o deslizador se move para frente e para trás. Também existem trilhos lineares de alta resistência projetados para acomodar cargas e forças maiores do que os trilhos lineares padrão. Os trilhos lineares de alta resistência são adequados para aplicações industriais que exigem maior capacidade de carga e durabilidade.

• Guias de haste e buchas:

  Um sistema de guia de haste e bucha fornece movimento linear usando um eixo redondo (haste) e um rolamento (bucha) para suportar e guiar o movimento. A haste serve como a pista para o movimento, enquanto a bucha fornece suporte e orientação. A haste, também conhecida como eixo guia, é comumente feita de aço ou aço inoxidável e está disponível em vários diâmetros e comprimentos para acomodar diferentes aplicações. A bucha é uma caixa de rolamento que contém os elementos do rolamento e se conecta à peça móvel ou carga.

Especificações e manutenção de trilhos lineares de precisão

Especificações

• Tamanho do carro: Esta é a dimensão do carro ou plataforma que se move ao longo do trilho linear. O tamanho do carro dependerá da aplicação específica e da quantidade de carga que precisa ser movida.
• Tamanho e quantidade da esfera: Os trilhos lineares geralmente usam rolamentos de esferas para reduzir o atrito e permitir um movimento suave. O tamanho da esfera refere-se ao diâmetro das esferas usadas no sistema de rolamentos, enquanto a quantidade refere-se ao número de esferas usadas. O tamanho e a quantidade da esfera podem afetar a capacidade de carga e a suavidade do movimento.
• Tipo de lubrificação: Os trilhos exigem alguma lubrificação para garantir um movimento suave e reduzir o desgaste. O tipo de lubrificação pode variar dependendo da aplicação e pode incluir graxa, óleo ou sistemas de autolubrificação.

Manutenção

• Limpeza: Limpe o trilho linear e o guia para remover detritos, poeira e contaminantes. Use uma escova macia ou um pano limpo para limpar as superfícies. Para uma limpeza mais completa, use um solvente ou solução de limpeza adequada para o material e tipo de contaminação.
• Lubrificação: Aplique lubrificação nas peças móveis regularmente. Selecione um lubrificante que corresponda às especificações do trilho linear e às condições ambientais. Certifique-se de que a lubrificação seja distribuída uniformemente e cubra todas as superfícies de contato.
• Inspeção: Inspecione periodicamente o trilho linear e o guia em busca de desgaste, danos ou deformação. Verifique se há sinais de folga ou afrouxamento nas peças móveis. Preste atenção às áreas chave, como as superfícies de contato, bordas e pontos de fixação. Se alguma anormalidade for detectada, corrija-as prontamente.
• Prevenção de poeira e detritos: Tente evitar que poeira e detritos entrem no trilho linear e no guia. Considere instalar tampas, suportes ou proteções contra poeira para proteger as peças móveis da poluição externa. Isso aumentará a vida útil dos trilhos lineares e guias.
• Alinhamento e ajuste: Com o tempo, os trilhos lineares e guias podem ficar desalinhados. Isso pode afetar seu desempenho. Verifique regularmente o alinhamento e ajuste a posição conforme necessário para garantir que permaneçam retos e paralelos. Se houver algum elemento de fixação solto, aperte os elementos de acoplamento adequadamente.

Cenários de aplicação de trilhos lineares de precisão

Os trilhos lineares de precisão são componentes chave que fornecem movimento em linha reta para máquinas e equipamentos. Aqui estão alguns cenários de aplicação comuns de trilhos de guia lineares:

• Automação industrial e linhas de montagem

  Trilhos e deslizantes lineares são frequentemente usados como componentes de suporte mecânico para robôs industriais. Os robôs industriais geralmente exigem grandes faixas de movimento e capacidades de posicionamento de alta precisão, que são fornecidas por trilhos lineares. Com a ajuda de deslizantes lineares, os robôs industriais podem atingir tarefas de montagem e manuseio flexíveis e precisas. Por exemplo, um robô industrial pode usar trilhos de guia lineares para realizar um processo de montagem automatizado, como trocar ferramentas ou montar peças com precisão.

• Máquinas e equipamentos

  Equipamentos de máquinas como máquinas de corte e gravação exigem caminhos de movimento pré-determinados para realizar operações de usinagem precisas em peças. Os trilhos de guia lineares e os carros oferecem a essas máquinas o controle de movimento preciso e suave necessário para atingir usinagem precisa. Por exemplo, uma máquina de gravação CNC pode ser equipada com trilhos lineares para permitir que ela grave letras e padrões de alta precisão em uma peça.

• Dispositivos e instrumentos médicos

  Instrumentos e dispositivos médicos, como analisadores de sangue e micropipetadores automáticos, exigem movimento preciso e repetível para realizar testes e medições. Os trilhos de guia lineares e os deslizantes fornecem a esses dispositivos o controle de movimento estável e repetível necessário para atingir testes e medições precisos. Por exemplo, um instrumento médico, como um analisador de sangue, pode usar deslizantes lineares para permitir que ele realize testes e análises automatizados de amostras.

• Equipamentos ópticos

  Instrumentos e dispositivos ópticos, como microscópios e espectrômetros, exigem movimento preciso e finamente ajustável para realizar comutação de caminho óptico, foco e outras funções. Os trilhos de guia lineares permitem esses ajustes precisos. Por exemplo, um dispositivo óptico, como um microscópio, pode usar trilhos lineares para realizar funções como foco de amostra e comutação de caminho óptico.

• Impressão 3D

  A impressão 3D exige uma forma precisa e suave de mover a cabeça de impressão ou plataforma de trabalho. Os trilhos de guia lineares fornecem o controle de movimento suave necessário para atingir o posicionamento e o controle precisos. Por exemplo, uma impressora 3D pode usar trilhos lineares para realizar a deposição precisa e em camadas de materiais.

Como escolher trilhos lineares de precisão

• Capacidade de carga:

  Ao selecionar trilhos de guia lineares, é crucial garantir que o momento de carga pretendido caiba dentro da capacidade de carga designada do trilho. Isso inclui classificações de carga do trilho, como carga dinâmica, carga estática e empuxo nominal. Também é essencial levar em consideração fatores adicionais que podem influenciar a capacidade de carga, como flutuações de temperatura ou velocidades de operação.

• Ambiente de operação:

  É vital considerar o ambiente de operação onde os componentes de movimento linear funcionarão. Por exemplo, se os trilhos lineares de precisão forem usados em ambientes de sala limpa, é imperativo selecionar produtos adaptados para tais aplicações. O mesmo se aplica quando esses componentes devem operar na presença de poeira ou umidade. Em ambientes desafiadores, escolher guias lineares com espaçamento e vedação adequados pode ajudar a garantir sua confiabilidade e longevidade.

• Pré-carga e amortecimento de vibração:

  Pré-carga, a carga inicial exercida sobre um rolamento ou guia linear, desempenha um papel vital na gestão da estabilidade do movimento e da vibração. Optar por componentes com níveis de pré-carga ideais pode reduzir significativamente o impacto das vibrações nas máquinas. Ao fazer isso, o sistema de movimento linear pode atingir maior precisão operacional e maior vida útil.

• Sistema de lubrificação:

  A vida útil das peças de movimento linear é fortemente influenciada por seus sistemas de lubrificação. Lubrificadores que funcionam corretamente não apenas aumentam a suavidade, mas também prolongam a durabilidade dos componentes. Selecionar guias equipadas com mecanismos de lubrificação eficientes pode ajudar a proteger a integridade do sistema de movimento linear ao longo do tempo.

• Opções de montagem:

  Ao procurar componentes de movimento linear, é essencial levar em consideração as opções de montagem disponíveis. Várias guias lineares oferecem configurações de montagem distintas para facilitar o processo de montagem. Ao selecionar o método de montagem apropriado, os trilhos lineares podem ser integrados perfeitamente a outros elementos da máquina, garantindo um movimento linear suave e preciso.

Perguntas frequentes sobre trilhos lineares de precisão

Q1: Como os trilhos lineares diferem dos guias tradicionais?

A1: Os guias tradicionais geralmente empregam um mecanismo deslizante para permitir o movimento, que pode ser fino, mas pode não fornecer o nível de precisão e longevidade necessário para aplicações de alto risco. Os trilhos lineares, no entanto, usam elementos de rolamento - esferas ou rolos - que se movem ao longo do trilho. Este design reduz drasticamente o atrito, permitindo movimentos mais suaves e precisos.

Q2: Quais são os fatores que afetam a vida útil dos trilhos de guia lineares?

A2: Vários elementos podem afetar sua longevidade, como capacidade de carga, frequência de uso, lubrificação, condições ambientais, alinhamento e qualidade da instalação. Escolher o tipo correto para a aplicação também pode fazer uma grande diferença na vida útil.

Q3: Os trilhos de guia lineares podem ser cortados no tamanho para aplicações personalizadas?

A3: Sim, muitos tipos de trilhos lineares podem ser cortados para um tamanho específico, mas isso geralmente é aconselhável apenas às vezes para aplicações personalizadas. Cortar pode afetar o desempenho, por isso é melhor consultar um especialista se o dimensionamento personalizado for necessário.

Q4: Qual é a importância da pré-carga em trilhos de guia lineares?

A4: Pré-carga refere-se à força de compressão dentro dos elementos da esfera ou do rolo, ajudando a eliminar qualquer folga. Isso fornece vários benefícios, incluindo maior rigidez, precisão superior e maior vida útil, distribuindo a carga de forma mais uniforme.

Q5: Os trilhos lineares são compatíveis com todos os tipos de atuadores?

A5: Nem sempre. Embora muitos trilhos de guia lineares possam ser combinados com atuadores padrão, como motores passo a passo ou servomotores, soluções personalizadas podem ser necessárias para critérios específicos de velocidade ou carga.
