Guias lineares de precisão

Tipos de Guias Lineares de Precisão

Guias lineares de precisão são componentes mecânicos que facilitam o movimento sem atrito e suave de objetos em linhas retas com a máxima precisão. Elas são extremamente úteis e necessárias em máquinas e equipamentos que exigem movimentos lineares regulares e frequentes. Existe uma ampla variedade de guias lineares, cada uma com aplicações e atributos específicos, mas todas feitas para cumprir o mesmo propósito.

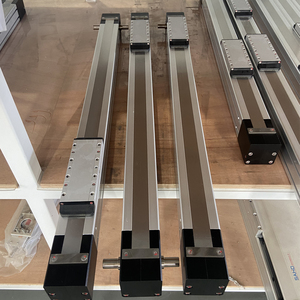

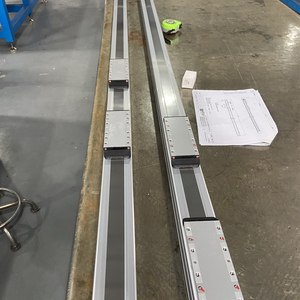

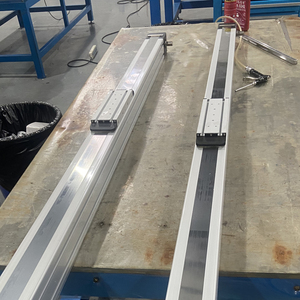

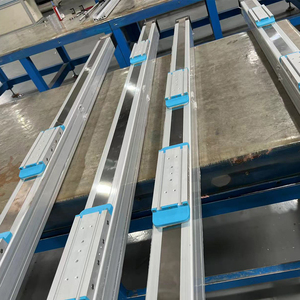

• Trilhos de guia linear: São trilhos simples, geralmente feitos de ligas metálicas resistentes. Eles permitem o movimento livre em máquinas que exigem o movimento de objetos em linhas retas. Trilhos de guia linear podem ser autoportantes ou com suporte de rolamentos. Este último é quando o trilho precisa de rolamentos lineares para suportá-lo. Por outro lado, um trilho autoportante possui um design que permite que ele funcione sem comprar peças adicionais.
• Guias de esferas lineares: Também conhecidas como rolamentos de esferas de movimento linear, essas guias suportam sistemas de eixo rotativo. Elas usam esferas para reduzir o atrito entre a parte móvel e ela mesma. As guias de esferas lineares funcionam bem em sistemas que exigem peças de movimento rápido. Mas suas aplicações podem ser limitadas apenas a ambientes de baixa temperatura.
• Guias miniaturas: Como o nome sugere, essas guias são significativamente menores e usadas em aplicações de baixo desempenho onde o espaço é uma restrição e a precisão ainda é essencial. Elas fornecem um movimento linear preciso, mas são limitadas a cargas mais leves e distâncias menores. Por exemplo, elas são peças padrão em impressoras 3D e máquinas CNC. Algumas têm um padrão de design de instalação rápido e fácil que as torna mais preferíveis quando se trabalha com tempo.
• Esferas de eixo: Uma esfera de eixo é um dispositivo mecânico que transfere movimento rotacional para movimento linear ou vice-versa. Ele compreende um eixo com ranhuras axiais e esferas esféricas. As ranhuras são onde as esferas ficam e são suportadas por um bloco de eixo. O bloco de eixo é então conectado a outro componente na máquina que requer movimento. As esferas de eixo funcionam bem em aplicações de servomecanismo que exigem alta precisão. Elas também são comuns em aplicações de acoplamento, braços robóticos e sistemas de direção automotiva.
• Guias de rolos cruzados: Também conhecidas como guias de movimento linear, as guias de rolos cruzados são sistemas de movimento linear normalmente usados para suportar cargas. Elas têm um design que incorpora rolos cilíndricos dispostos em um padrão cruzado entre dois trilhos paralelos. Este design exclusivo permite que elas forneçam alta capacidade de carga e rigidez em todas as direções, mantendo o movimento suave e a precisão. Devido a essa característica, as guias de rolos cruzados estão se tornando cada vez mais populares e opções padrão para suportar cargas pesadas. Elas também são excelentes para aplicações que exigem alta estabilidade e precisão. Lugares comuns onde se pode encontrar guias de rolos cruzados incluem máquinas-ferramentas, equipamentos de fabricação de semicondutores e dispositivos de montagem de precisão.

Especificações e Manutenção

As principais especificações da guia linear de precisão são o tamanho do trilho da guia linear, a capacidade de carga, a classe de precisão, o comprimento e características semelhantes. A manutenção envolve limpeza, lubrificação, inspeção, ajuste, substituição e práticas semelhantes.

• Tamanho do trilho da guia linear: Para trilhos de guia linear, os nomes dos tamanhos dos trilhos lineares representam uma especificação importante. Por exemplo, o tamanho da guia linear THK de 15 mm significa que o trilho da guia tem uma largura de 15 mm. Os nomes dos tamanhos dos trilhos da guia linear representam a dimensão e o design.
• Capacidade de carga: A capacidade de carga das guias lineares de precisão refere-se ao peso máximo que elas podem suportar. Uma guia linear com maior capacidade de carga pode suportar pesos mais pesados sem deformação ou danos.
• Classe de precisão: As guias lineares de precisão são definidas por seus níveis de precisão. Elas são classificadas de acordo com o quão próximos o trilho da guia e a pista estão. As guias lineares de precisão são subdivididas em grau 3 (superior), grau 5 (médio) e grau 7 (inferior). As guias lineares de precisão G5 são as mais usadas, devido à sua relação custo-benefício. Trilhos de maior precisão oferecem tolerâncias mais apertadas e melhor retilíneo, mas têm um preço mais alto.
• Comprimento: O comprimento das guias lineares de precisão determina o alcance do movimento. Uma guia linear mais longa fornece uma maior distância de deslocamento para os componentes montados.
• Outras características: Algumas outras características das guias, como pré-carga e métodos de lubrificação, precisam ser consideradas. A pré-carga afeta a rigidez e a capacidade de carga. Diferentes métodos de lubrificação afetam a suavidade e a frequência de manutenção.

As guias lineares de precisão precisam ser lubrificadas para manutenção regular. Antes de usar lubrificantes, os usuários precisam verificar as instruções do fabricante em relação ao tipo e método de lubrificação adequados para as guias. Lubrificá-las de acordo com as instruções ajuda a prolongar sua vida útil.

Durante a manutenção, os usuários precisam inspecionar as guias primeiro. Eles precisam verificar se há sinais de poeira, detritos ou danos. Se encontrarem alguma sujeira, precisam limpar cuidadosamente as guias lineares de precisão usando um pano limpo. Eles precisam verificar o bloco da guia linear. Se encontrarem alguma anormalidade, como ruído anormal, superaquecimento ou bloqueio, precisam ajustá-los ou repará-los o mais rápido possível.

Cenários de guias lineares de precisão

As guias lineares de precisão desempenham um papel importante nas seguintes aplicações industriais.

• Indústria de máquinas

  Guias lineares de alta resistência fornecem suporte estável para toda a máquina e garantem posicionamento preciso. Guias lineares de alta precisão são comumente usadas em máquinas CNC, impressoras 3D e outros equipamentos precisos para fornecer movimento suave e posicionamento de alta precisão para peças e ferramentas mecânicas.

• Aparelhos e instrumentos médicos

  Equipamentos médicos como injetores de medicamentos, tomógrafos computadorizados e equipamentos odontológicos usam guias lineares para permitir que os instrumentos atinjam movimentos de alta precisão, se posicionem com precisão e forneçam suporte estável e movimento suave para equipamentos cirúrgicos, instrumentos de diagnóstico e dispositivos terapêuticos.

• Indústria óptica e de semicondutores

  Máquinas de corte e gravação a laser, bem como equipamentos de fotolitografia, dependem de guias lineares para garantir o posicionamento preciso e o movimento suave dos caminhos ópticos e fontes de luz, permitindo assim o processamento e a exposição precisos.

• Indústria automotiva

  Guias lineares de precisão são amplamente utilizadas na indústria automotiva para linhas de montagem e equipamentos de automação. Robótica, equipamentos de teste automatizados, sistemas de transporte e máquinas de classificação na indústria de automação também utilizam guias lineares para atingir posicionamento preciso e transmissão suave.

• Tecnologia robótica

  Guias lineares fornecem posicionamento preciso e movimento suave para braços robóticos, que são amplamente utilizados em vários campos, como manuseio, montagem, soldagem, pintura e muito mais.

• Instrumentos ópticos

  Instrumentos ópticos, como microscópios e espectrômetros e outros equipamentos que exigem medição e análise precisas, dependem de guias lineares para atingir suporte estável e ajuste fino do caminho óptico e dos componentes ópticos.

• Fabricação eletrônica de precisão

  As guias lineares são usadas em vários equipamentos de fabricação eletrônica, como máquinas SMT, máquinas pick and place e máquinas de gravação a laser, para permitir o posicionamento preciso e o movimento suave de componentes eletrônicos e substratos.

Como escolher guias lineares de precisão

Ao escolher guias de movimento linear, a aplicação é o fator mais importante a ser considerado. A necessidade de rolamentos mudará dependendo da tarefa que a guia realiza.

• Necessidade de escala

  Tarefas em pequena escala funcionarão bem com rolamentos lineares miniaturas. Por exemplo, uma máquina que movimenta cargas leves em curtas distâncias terá um desempenho muito bom com uma dessas opções miniaturas. Por outro lado, guias de movimento linear de alta resistência são melhores para trabalhos em grande escala que envolvem o movimento de grandes cargas em longas distâncias.

• Requisitos de peso

  O peso é outro fator importante a ser considerado ao escolher guias. Os requisitos de peso devem ser considerados ao selecionar guias, pois as capacidades de carga das guias lineares variam. Cargas pesadas devem usar guias lineares com rolamentos de esferas projetados para a máxima capacidade de carga.

• Velocidade e precisão necessárias

  Outro fator a ser considerado ao selecionar guias de movimento linear é a necessidade da aplicação de velocidade e precisão. Aplicações de alta velocidade que precisam se mover rapidamente em um caminho reto são melhores se usar guias lineares com rolamentos de esferas. Isso porque eles têm baixo atrito e permitem altas velocidades. Por outro lado, aplicações de alta precisão que exigem movimento preciso e suave em um caminho reto também devem usar guias lineares com rolamentos de esferas. Se não forem guias lineares com rolamentos deslizantes, elas podem não fornecer os resultados desejados.

• Condições ambientais

  O ambiente onde a guia passará a maior parte de sua vida é outro fator importante a ser considerado ao escolher guias de movimento. Isso ocorre porque existem muitos tipos diferentes de guias de movimento linear disponíveis para escolher. Algumas são especificamente feitas para suportar condições severas. Por exemplo, guias lineares com materiais resistentes à corrosão terão um bom desempenho em um ambiente que exige proteção contra produtos químicos e umidade.

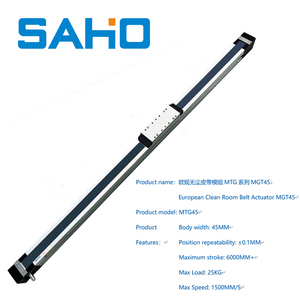

Vale ressaltar que o tipo de motor que aciona o movimento da máquina também afetará a guia a ser escolhida. Para máquinas acionadas por esferas de eixo, uma guia que suporta cargas pesadas e longas distâncias é a melhor opção. É preciso escolher uma guia que forneça alta precisão e complemente a alta resolução da esfera de eixo. Em contraste, guias para máquinas acionadas por correia terão que ser selecionadas com base nas velocidades da máquina. Será necessária uma guia que permita que a máquina atinja velocidades muito altas.

Como o motor de acionamento da máquina afetará o tipo de guia linear que se escolherá, é importante considerar o fato de que existem muitas guias de movimento linear disponíveis para escolher. Isso torna o processo de seleção um pouco mais fácil.

Q&A

P: Quais forças os rolamentos de guias lineares suportam?

R: Os trilhos de guia linear suportam o movimento em três direções principais. A carroceria desliza suavemente ao longo do trilho na direção pretendida da guia linear aplicando uma força paralela à guia. A guia pode suportar uma força perpendicular ao eixo de guia, como pesos pressionando para baixo quando montados horizontalmente. Se montados verticalmente, as guias lineares podem suportar forças na direção oposta, como quando um objeto é suspenso e empurra para cima por baixo. A capacidade de suportar forças em duas direções perpendiculares e permitir o movimento ao longo de um eixo torna os rolamentos de guias lineares ideais para movimento retilíneo recíproco.

P: Como instalar guias lineares?

R: A instalação de trilhos de guia de movimento linear variará dependendo dos tipos de guias e trilhos lineares. No entanto, algumas etapas básicas geralmente estão envolvidas. Primeiro, prepare e verifique todos os componentes, ferramentas e equipamentos. Em seguida, alinhe as guias lineares com as superfícies ou furos de montagem e, em seguida, fixe-as usando os fixadores apropriados. Por fim, verifique a posição e o alinhamento das guias lineares e faça os ajustes necessários quando necessário. Observe que para algumas guias de movimento linear, como o bloco LM e o trilho guia, o uso de posicionamento e montagem precisos é crucial para seu funcionamento adequado. Portanto, é melhor deixar o alinhamento e o ajuste para técnicos ou profissionais qualificados.

P: Como escolher guias lineares para impressões?

R: A escolha de um sistema de guia linear exige a consideração de vários fatores. Esses incluem as forças e os pesos de carga que o movimento linear suportará durante o uso, a velocidade e frequência de movimento necessárias, os níveis de temperatura e umidade do ambiente, se a lubrificação é necessária, as dimensões do sistema e as restrições de espaço de instalação, os limites do orçamento, etc. As recomendações para a seleção de trilhos deslizantes de movimento linear podem ser obtidas consultando especialistas após considerar as perguntas acima. Também é útil estudar como as guias lineares serão usadas na máquina ou equipamento.
