Guias lineares de design preciso

Tipos de guias lineares de design de precisão

Guias lineares de design de precisão permitem que um objeto se mova em linha reta. Normalmente, são usadas para cargas pesadas e distâncias de deslocamento longas. Outro nome para guias lineares é trilhos de movimento linear. Muitas pessoas usam esse nome. As guias lineares são essenciais para máquinas que possuem partes móveis que precisam se mover precisamente em uma direção. Aqui estão alguns tipos comuns de guias lineares.

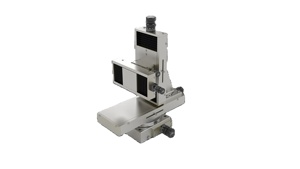

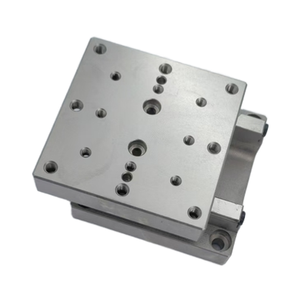

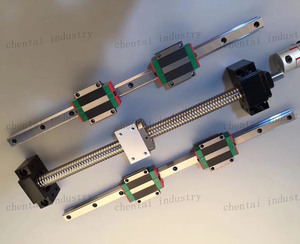

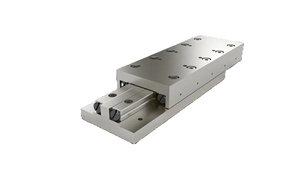

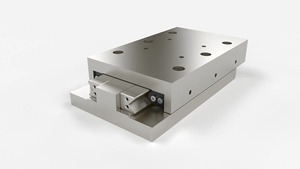

• Trilhos de guia linear: Este design tradicional usa um único trilho e um carrinho correspondente. O carrinho possui rodas ou rolamentos no seu interior. Eles estão no trilho. Conforme o carrinho se move, os rolamentos ou rodas rolam ao longo do trilho para um movimento de baixa fricção. Guias de duplo trilho com dois trilhos paralelos aumentam a estabilidade e a rigidez para cargas mais pesadas. O carrinho então deslizaria ao longo dos dois trilhos em vez de um.
• Parafuso de esferas: Parafusos de esferas oferecem um conceito semelhante, mas adicionam rolamentos de esferas para ainda menos atrito. Um parafuso de esferas possui uma ranhura helicoidal, que serve como pista. Quando a carga se move, os rolamentos de esferas rolam ao longo da ranhura ou pista.

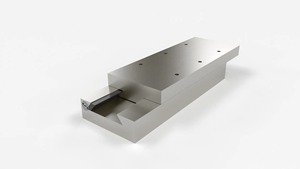

• Trilhos de perfil: Este tipo possui um trilho retangular plano e um deslizador correspondente com uma base larga. A grande área de contato aumenta a capacidade de carga, a flexibilidade direcional e a estabilidade contra forças de momento e flexão.
• Guias LM: Isso significa Movimento Linear. As guias LM são fabricadas com precisão para permitir que as máquinas fatiem e cortem sem nenhum problema. Por esse motivo, são guias LM para máquinas de grau industrial. Elas são feitas de aço de liga e vêm com um trilho polido e um bloco com esferas. Esses componentes trabalham juntos para permitir o movimento livre.
• Slides de rolos: Slides de rolos usam rodas em vez de rolamentos para fornecer um movimento suave. As rodas são montadas em um componente estacionário, de modo que a plataforma desliza livremente.

Especificação e manutenção

Os trilhos de guia linear de precisão vêm em muitas especificações para atender às diferentes necessidades da aplicação. A capacidade de carga depende do comprimento da guia. Os comprimentos comuns variam de 200 milímetros a 4 metros de comprimento. Quanto mais longa a guia, mais peso ela pode suportar. No entanto, se a guia for muito longa para o equipamento que a utiliza, pode criar instabilidade.

Normalmente, os trilhos de guia têm uma largura e altura padrão entre 30 e 80 milímetros, e 20 a 40 milímetros respectivamente. As dimensões afetam a amplitude de movimento que um bloco sob o trilho pode fazer. O tamanho da guia também se relaciona ao tipo de veículo que ela deve suportar. Guias em miniatura usam blocos menores para espaços compactos, enquanto guias de alta resistência usam blocos maiores para cargas maiores.

Os sistemas de filtragem são integrados às guias para evitar contaminantes. Diferentes quantidades de filtragem são necessárias com base no ambiente em que a guia funciona. As velocidades de operação também podem variar e geralmente são de até 5 metros por segundo. As guias projetadas para equipamentos em movimento mais rápido têm menor atrito, por isso não desperdiçam energia.

Os trilhos de guia linear exigem manutenção e lubrificação regulares. A graxa pode ser aplicada antes do envio, portanto, o comprador só precisa reabastecê-la por alguns anos. Ao reabastecer a graxa, certifique-se de que a área esteja limpa para evitar que a sujeira entre no sistema. Limpe qualquer sujeira ou detritos visíveis com um pano limpo antes de aplicar mais graxa. Todos os produtos de movimento linear que operam em ambientes sujos precisarão ter seu cronograma de manutenção alterado para aplicação de graxa mais frequente.

A limpeza e a aplicação de lubrificante nas guias e blocos periodicamente ajudam a obter tempos de execução mais longos sem problemas. Outra parte que geralmente precisa ser limpa são as tampas de extremidade que impedem a entrada de detritos na área da porca e do parafuso. Se eles precisarem ser limpos, um bico de ar comprimido com uma ponta estendida pode ser usado apenas para soprar quaisquer detritos, mas não para soprar completamente o ar de volta para o conjunto, pois pode introduzir contaminantes.

Aplicações de guias lineares de design de precisão

Os trilhos de guia linear permitem que os componentes se movam livremente dentro de um único plano. Eles são comumente usados ​​em combinação com elementos acionados para construir sistemas completos de movimento linear. Guias de baixa qualidade podem afetar a precisão de uma máquina.

As guias lineares de precisão são componentes essenciais em máquinas de fresagem CNC e roteadores, que são amplamente utilizadas na indústria de madeira. Com a ajuda dessas guias, as ferramentas podem se mover suavemente e com precisão, seguindo os caminhos programados. Isso permite que as máquinas criem cortes intrincados e precisos em materiais de madeira, permitindo uma produção eficiente e de alta qualidade.

Guias lineares de alta precisão são comumente encontradas em cortadores a laser e gravadores, tornando-os componentes essenciais para essas máquinas. Essas guias garantem que o feixe de laser se mova suavemente e com precisão, permitindo o corte e a gravação precisos de vários materiais. Ao utilizar guias lineares, a máquina pode atingir altos níveis de precisão em sua operação.

Trilhos lineares de alta precisão são componentes vitais em robótica e automação. Eles facilitam o movimento linear em braços robóticos, mecanismos de pegar e colocar e linhas de montagem. Ao fornecer movimento suave e preciso, trilhos lineares de alta precisão permitem que essas máquinas executem tarefas com grande precisão e confiabilidade.

Dispositivos médicos geralmente exigem que os componentes se movam em linha reta com alta precisão e confiabilidade. Para conseguir isso, muitos desses dispositivos são equipados com guias de movimento linear de precisão. Essas guias fornecem o movimento linear preciso necessário para um desempenho ideal em aplicações médicas de alta precisão.

Como escolher guias lineares de design de precisão

Ao escolher guias de trilho linear, os seguintes fatores devem ser considerados: capacidade de carga, precisão, tipo de guia, método de montagem, material, comprimento, diâmetro, custo e aplicação.

• Capacidade de carga:

  É importante selecionar guias lineares que possam suportar o peso das peças móveis e quaisquer cargas extras que possam ser adicionadas durante a operação. Para evitar falhas na guia ou desgaste prematuro, é preciso garantir que a capacidade de carga da guia selecionada exceda a carga esperada.

• Precisão:

  Dependendo do requisito específico do nível de precisão de uma aplicação, guias lineares com diferentes graus de precisão estão disponíveis. Para aplicações de alta precisão que exigem tolerâncias apertadas e movimento exato, deve-se considerar o uso de guias lineares com classificação de alta precisão.

• Tipo de guia:

  A seleção do tipo de guia linear apropriado (por exemplo, bloco, eixo redondo ou roda) depende dos requisitos de movimento específicos, restrições de espaço e considerações de montagem. Por exemplo, guias de rodas podem ser preferíveis para aplicações com cargas leves e espaço limitado, enquanto guias de bloco oferecem alta rigidez e capacidade de carga.

• Método de montagem:

  Dependendo dos requisitos específicos de uma aplicação, considere o método de montagem. Guias lineares com montagens fixas fornecem uma posição segura e constante, enquanto aquelas com montagens ajustáveis ​​permitem flexibilidade no espaçamento e alinhamento.

• Material:

  Dependendo dos requisitos de uma aplicação em termos de resistência, capacidade de carga, precisão e outros fatores, considere o tipo de guia linear selecionada. Por exemplo, trilhos de eixo linear oferecem uma solução econômica para cargas leves a moderadas, enquanto guias de trilho quadrado oferecem maior rigidez e capacidade de carga.

• Comprimento:

  Os comprimentos padrão estão prontamente disponíveis, enquanto comprimentos personalizados podem ser feitos para atender a necessidades específicas. Ao selecionar o comprimento de uma guia linear, considere a viagem necessária para a aplicação e certifique-se de que a guia selecionada seja longa o suficiente para fornecer a faixa de movimento desejada.

• Custo:

  O custo das guias lineares de precisão varia dependendo do grau, tipo, comprimento e outros fatores. Escolha guias lineares que atinjam um equilíbrio ideal entre desempenho e custo para atender às restrições e requisitos do orçamento do projeto.

• Aplicação:

  Para aplicações específicas, como impressoras 3D, máquinas de gravação a laser, máquinas CNC e equipamentos de automação, blocos de guias lineares de precisão são geralmente as escolhas preferidas. É importante considerar a escolha comum de guias lineares para uma determinada aplicação e selecionar a que melhor se adapta às necessidades do projeto do sistema e requisitos funcionais.

Guias lineares de design de precisão Perguntas & Respostas

P1: Como as guias lineares alcançam o controle de movimento?

Uma guia de movimento linear usa um eixo de alta resistência e uma parte móvel chamada carro. O controlador de movimento traduz as posições desejadas em um ângulo de rotação para o eixo. Conforme o eixo gira, o carro se move junto com ele, fornecendo movimento linear.

P2: Por que as guias lineares são importantes em máquinas?

As guias de movimento linear são componentes críticos em máquinas. Eles fornecem um caminho de baixa fricção para peças móveis, permitindo o movimento linear preciso necessário para a precisão em máquinas. Sem eles, seria impossível atingir os altos níveis de precisão necessários para muitos processos modernos de usinagem.

P3: As guias lineares têm classificações de carga?

Cada guia linear possui uma classificação de carga. A classificação de carga indica a quantidade de peso que a guia pode suportar sem se desgastar rapidamente. Existem três classificações de carga: dinâmica, estática e axial.

P4: Qual a diferença entre guias lineares e guias e slides?

Guias lineares e slides se concentram em transportar aplicações de movimento sem a necessidade de desenvolver mecanismos diretos. No entanto, os slides lineares incorporam peças móveis que precisam deslizar dentro de outra peça fixa, permitindo assim qualquer tipo de movimento linear.
