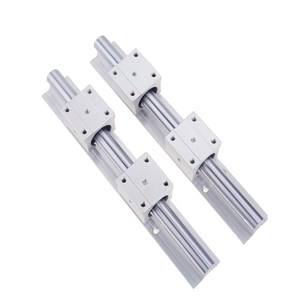

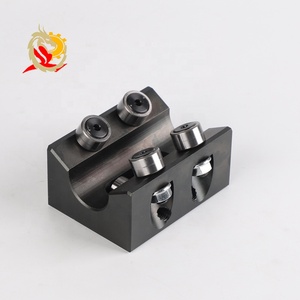

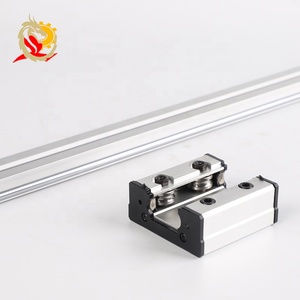

Trilho guia linear
Trilho guia linear
Trilho guia linear
Trilho guia linear
Trilho guia linear
Trilho guia linear

Trilho guia linear

6.19 - 8.84
Pedido Mínimo: 10 Unidade
2 yrsCNFornecedor
0.0/5.0·0 reviews

Sobre precision design guide rail

Tipos de trilhos de guia de design de precisão

Trilhos de guia de design de precisão são componentes de controle de movimento linear que guiam consistentemente os sistemas ao longo de uma direção predeterminada. Eles são frequentemente usados com blocos de rolamentos ou carrinhos para suportar cargas e criar movimento.

  • Trilhos de guia gerais:

    Trilhos de guia gerais são guias lineares que oferecem um mecanismo de guia direto para movimento linear. Eles fornecem uma solução direta e econômica para auxiliar e guiar componentes móveis ao longo de uma linha reta, mas não possuem recursos para alta precisão ou controle. Trilhos de guia gerais são geralmente combinados com blocos de rolamentos, patins deslizantes ou outros acoplamentos para realizar a função de guia. Trilhos de guia gerais podem ser feitos de aço temperado ou materiais de liga com baixos coeficientes de atrito.

  • Módulos de trilho de guia linear:

    Módulos de trilho de guia linear são dispositivos de guia compactos e integrados com um trilho e um elemento deslizante. Os módulos de trilho de guia linear facilitam a obtenção de movimento linear, fornecendo uma solução de guia pronta para uso. Além dos benefícios de economia de espaço, eles também podem simplificar o projeto mecânico e reduzir o tempo de montagem. Os módulos de trilho de guia linear são frequentemente fixados por parafusos, furos acessíveis ou tampas de extremidade ajustáveis.

  • Trilhos lineares de precisão sem vestimenta:

    Trilhos lineares de precisão sem vestimenta são guias lineares de alta precisão projetadas para fornecer controle de movimento suave e preciso. Eles compreendem um trilho e um carro com esferas ou rolamentos recirculantes que garantem movimento de baixo atrito. Essas guias oferecem alta capacidade de carga, rigidez e precisão. Além disso, eles podem ser adaptados a diferentes comprimentos e alturas de acordo com as necessidades de cada projeto. Para instalar esses trilhos, os usuários podem usar parafusos ou porcas em T inseridas por baixo através da fenda ao longo do comprimento do trilho.

  • Trilhos lineares de precisão com tampas:

    Trilhos lineares de precisão com tampas também fornecem movimento linear de alta precisão, mas incluem tampas ou selos de proteção que impedem que poeira, detritos e contaminantes obstruam a superfície de trabalho do trilho ou os elementos internos. Essa característica aumenta a durabilidade e confiabilidade do guia em ambientes hostis ou exigentes, onde a proteção contra fatores externos é crucial para manter o desempenho e prolongar a vida útil do guia linear. Além de sua função de proteção, a tampa também confere ao produto um visual mais aerodinâmico e estético. Para instalar, os usuários precisam usar os furos de montagem com rebaixos na parte inferior do trilho.

Especificação e manutenção

Manutenção

  • Limpe a superfície regularmente

    A superfície do trilho de guia limpa ajuda a manter a sujeira e os detritos na pista. As pessoas podem soprar o trilho com ar comprimido ou usar um pincel limpo e macio para remover detritos visíveis. Se o acúmulo de sujeira for significativo, use um pano sem fiapos embebido em solvente para limpá-lo.

  • Lubrifique regularmente

    A lubrificação evita desgaste prematuro, ferrugem e ruído. Aplique graxa ou óleo com um pincel ou pistola de graxa nas áreas de contato entre o trilho de guia e os componentes deslizantes. Use lubrificação formulada especificamente para sistemas de movimento linear, pois possui os aditivos certos.

  • Verifique a condição de lubrificação

    Inspecione regularmente a cor e a consistência do lubrificante guiado. Se parecer sujo ou ressecado, limpe o trilho e reaplique lubrificação nova. Isso garantirá bom desempenho e prolongará a vida útil do componente.

  • Inspecione quanto a danos

    Inspecione regularmente o trilho de guia em busca de sinais de danos, como lascas, dobras, pontos ásperos ou ferrugem. A detecção precoce de problemas permite reparo ou substituição imediatos para evitar que problemas mais sérios se desenvolvam ao longo do tempo.

  • Verifique a integridade da montagem

    Ocasionalmente, certifique-se de que o hardware de montagem do trilho está intacto e bem apertado. Inspecione os suportes de montagem e os parafusos em busca de sinais de afrouxamento. Uma fixação segura é crítica para manter o alinhamento e a estabilidade do componente durante a operação.

Especificação

  • Comprimento

    Os projetos podem fazer o comprimento de acordo com as necessidades específicas. Comprimentos comuns incluem 3000mm, 4000mm, 5000mm, 6000mm; ou comprimentos personalizados conforme solicitações.

  • Material

    Trilhos de guia de extrusão de alumínio combinam ligas de alumínio leves, mas duráveis, para excelente resistência à corrosão e relações resistência-peso. Isso os torna adequados para várias aplicações de movimento linear em diferentes setores.

  • Capacidade de carga

    O produto pode atingir uma alta capacidade de carga. Por exemplo, a capacidade de carga pode ser de até 3000kg. Isso permite que objetos pesados ou cargas sejam suportados durante tarefas de movimento linear de forma eficiente.

  • Aplicação

    Os produtos podem ser aplicados em vários locais. Por exemplo, usinagem CNC, impressora 3D, sistema de lavagem de carros, linha de montagem automática, sistema logístico, etc.

Aplicações de trilhos de guia de design de precisão

Trilhos de guia de precisão são comumente usados nas seguintes indústrias e aplicações:

  • Indústria de máquinas

    Trilhos de guia de precisão são usados em sistemas de posicionamento e transporte, como máquinas CNC, máquinas de corte, máquinas de gravação a laser e linhas de montagem de máquinas de enchimento de líquidos, para fornecer movimento linear estável e suporte para as partes móveis do equipamento. Por exemplo, trilhos de guia de alumínio em forma de L, como um dos guias de máquina populares, são amplamente usados em máquinas CNC. Esse tipo de trilho de guia pode ser facilmente aplicado em kits de construção DIY CNC.

  • Indústria automobilística

    No processo de fabricação de automóveis, trilhos de guia de precisão são usados em linhas de montagem, máquinas de solda, máquinas de estampagem e outros equipamentos para fornecer suporte estável e orientação para a usinagem de precisão e montagem de componentes de automóveis.

  • Indústria óptica

    Trilhos de guia de precisão são usados nos equipamentos de produção e teste de instrumentos ópticos, como máquinas de classificação óptica, para obter o posicionamento preciso e o movimento de componentes ópticos.

  • Indústria aeroespacial

    Trilhos de guia de precisão são usados nos equipamentos de fabricação, montagem e inspeção de peças aeroespaciais, como dispositivos de montagem de satélites, para fornecer o suporte de precisão e a orientação necessários para aplicações aeroespaciais.

  • Fabricação de instrumentos médicos

    A fabricação de instrumentos médicos envolve processos de montagem complexos que exigem alta precisão e confiabilidade. Dispositivos médicos geralmente precisam atender a padrões regulatórios rigorosos e os trilhos de guia são componentes críticos que permitem movimento suave e preciso nesses instrumentos delicados. Por exemplo, os trilhos de guia de máquinas de ressonância magnética são partes cruciais para garantir a estabilidade do dispositivo de imagem.

Como escolher trilhos de guia de design de precisão

  • Carga:

    Determine a carga esperada, incluindo peso e torque. Selecione um trilho que possa suportar a carga com uma margem de segurança adequada, incorporando as forças esperadas durante a operação, como flexão, torção e cargas externas. Considere o uso de trilhos de guia lineares de alta precisão se cargas pesadas forem movidas.

  • Condições ambientais:

    Considere o ambiente operacional, como temperatura, umidade, poeira ou exposição a produtos químicos. Escolha materiais e selos que possam resistir ao ambiente, por exemplo, trilhos de aço inoxidável para ambientes úmidos ou úmidos.

  • Precisão e tolerância:

    Determine a linearidade e a planicidade necessárias do sistema de trilho de guia com base nas necessidades de precisão da aplicação. Escolha um trilho com a tolerância necessária para atingir o alinhamento e a funcionalidade desejados. Trilhos de guia lineares de ultraprecisão estão disponíveis para aplicações que exigem os mais altos níveis de precisão.

  • Comprimento e curso:

    Meça a distância em que o movimento guiado precisa ocorrer. Selecione um comprimento de trilho que forneça o curso desejado, levando em consideração qualquer potencial para extensão ou ajuste futuros.

  • Material:

    Escolha um material apropriado para o trilho de guia, como aço temperado ou liga de alumínio, com base em fatores como requisitos de resistência, restrições de peso e condutividade térmica.

  • Compatibilidade e dimensionamento:

    Certifique-se de que o trilho de guia selecionado seja compatível com outros componentes na montagem, como o tamanho e a interface de montagem do trilho e o elemento móvel que desliza ao longo dele. Além disso, considere os blocos de trilho de guia linear que também podem precisar ser substituídos ou adicionados.

  • Montagem e integração:

    Considere a facilidade de montagem e integração do sistema de trilho de guia no projeto geral da máquina. Avalie os métodos de montagem, recursos de alinhamento e recursos de ajuste para garantir um processo de montagem suave e eficiente.

Perguntas e respostas sobre trilhos de guia de design de precisão

P1. Como um trilho de guia de precisão é diferente de um trilho de guia comum?

R1. Trilhos de guia comuns são fabricados com menos foco em movimento linear preciso. Eles podem ser suficientes para aplicações onde alta precisão não é crucial. Por outro lado, trilhos de guia de precisão são projetados para fornecer altos níveis de precisão, garantindo que as peças móveis sigam os caminhos pretendidos com precisão.

P2. Quais materiais são usados para fazer trilhos de guia de precisão?

R2. Trilhos de guia de precisão geralmente usam materiais como aço temperado, aço inoxidável e liga de alumínio e magnésio para resistência, durabilidade e resistência a fatores ambientais.

P3. Quais são as tendências no mercado de trilhos de guia de precisão?

R3. A demanda por trilhos de guia de precisão está aumentando devido ao seu papel essencial em atingir o movimento mecânico de alta precisão. As inovações estão focando em melhorar a capacidade de carga, durabilidade e suavidade do movimento. Atualmente, o mercado oferece trilhos de guia com alta capacidade de carga para uso industrial, bem como aqueles com projetos mais leves para máquinas de impressão 3D.

P4. Como os usuários instalam o trilho de guia de precisão?

R4. Instalar um trilho de guia de precisão requer planejamento e execução cuidadosos para garantir o alinhamento correto e o suporte do elemento móvel. Primeiro, determine a localização e o comprimento desejados do trilho de guia e, em seguida, prepare a superfície onde o trilho de guia será montado. Em seguida, fixe o trilho de guia na posição parafusando ou prendendo-o, certificando-se de que esteja alinhado e reto. Por fim, verifique a montagem novamente após a instalação para garantir que esteja funcionando como deveria.
