Protótipos de PCB fresadora CNC

(412 produtos disponíveis)

Sobre Protótipos de PCB fresadora CNC

Tipos de roteadores CNC para protótipos de PCB

Um **roteador CNC para protótipos de PCB** é uma máquina CNC usada para fabricar placas de circuito impresso (PCBs). Vários tipos desses roteadores CNC atendem a necessidades e preferências específicas.

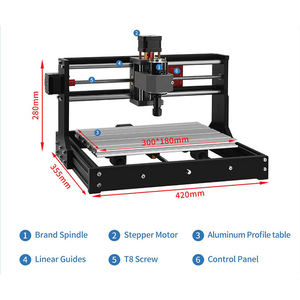

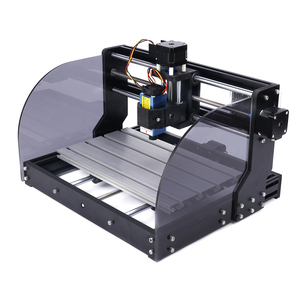

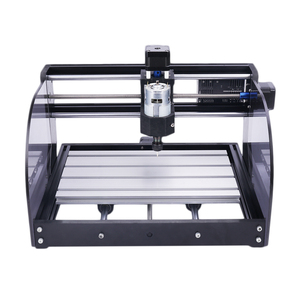

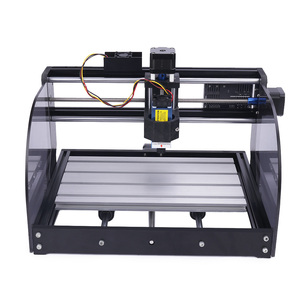

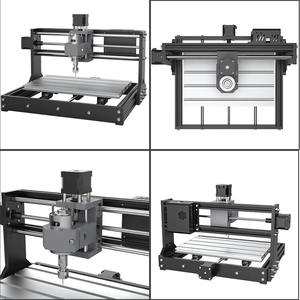

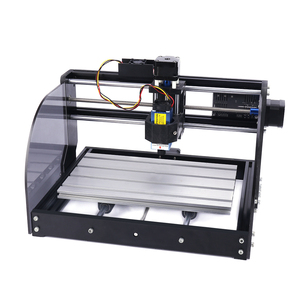

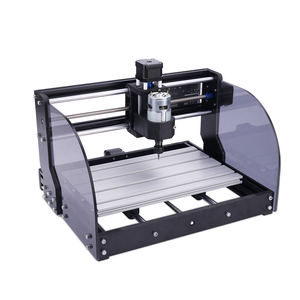

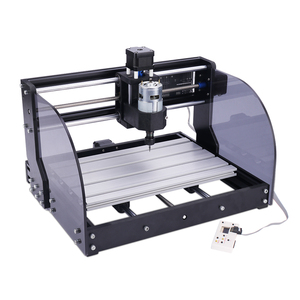

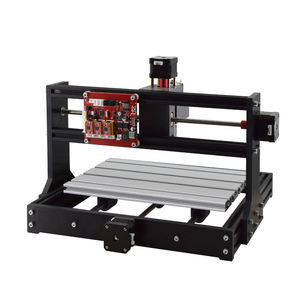

  • Roteador CNC Mini para PCB:

    Esta máquina é compacta e ocupa menos espaço, tornando-a adequada para oficinas pessoais. Embora seja mini, a máquina ainda possui os recursos essenciais necessários para fresar PCBs com precisão. O tamanho compacto do roteador permite fácil manobrabilidade e uso em diferentes locais.

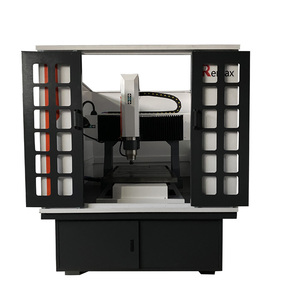

  • Roteador CNC de Mesa:

    O roteador de mesa oferece uma solução conveniente para aqueles que desejam algo que ocupe um pouco mais de espaço do que o roteador mini. A máquina vem com uma interface amigável que simplifica o processo de fresagem de PCBs. É também uma opção acessível para usuários que, embora com orçamento apertado, ainda desejam um roteador CNC de qualidade.

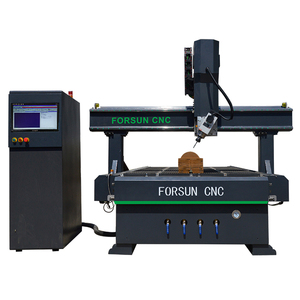

  • Roteador CNC de Bancada:

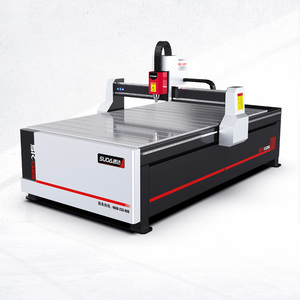

    Este roteador CNC é maior do que as variantes de mesa e mini, portanto, oferece uma área de trabalho mais espaçosa. A mesa de trabalho generosa da máquina a torna adequada para lidar com projetos de PCB maiores com dimensões mais significativas. Além da área de trabalho, o roteador de bancada também vem equipado com potentes acionamentos de eixo, que ajudam a fornecer cortes precisos e limpos no material do PCB.

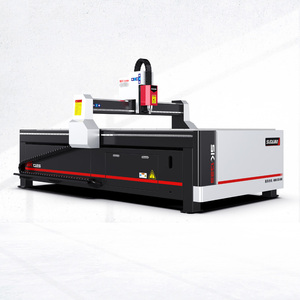

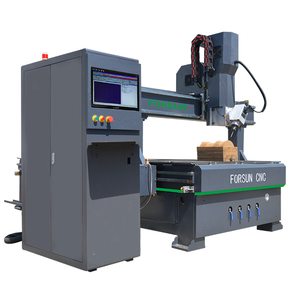

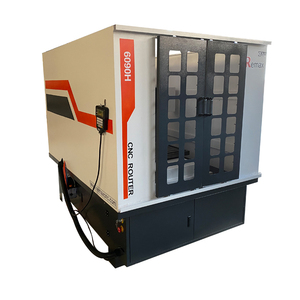

  • Roteador CNC de Grande Formato:

    Este tipo de roteador é adequado para aqueles que têm um grande espaço para acomodar máquinas grandes. O roteador CNC vem com uma extensa área de trabalho que é capaz de lidar com grandes PCBs. Também é adequado para uso em ambiente industrial. O grande formato da máquina oferece excelente escalabilidade e flexibilidade, para que possa atender a vários requisitos de projeto.

  • Roteador CNC a Laser:

    O roteador CNC a laser combina a precisão da tecnologia a laser e o roteamento CNC para oferecer um nível incomparável de precisão no processo de usinagem. Enquanto as brocas de roteador CNC predominantes dependem do contato físico com o material, o roteador a laser atinge sua precisão por meio de um método sem contato. Isso permite designs mais intrincados e menos desperdício de material.

Especificações e Manutenção

Algumas especificações críticas devem ser destacadas ao analisar as capacidades do roteador CNC para protótipos de PCB. As principais especificações que impactam seu desempenho são discutidas abaixo.

  • Área de Trabalho: A área de trabalho da máquina CNC para PCB determina o tamanho da placa de circuito que pode ser roteada. A dimensão típica da área de trabalho é de cerca de 300 mm x 200 mm. Roteadores maiores, como o de 600 mm x 400 mm, são usados para cortar outros materiais além de PCBs.
  • Potência do Eixo: A potência do eixo indica a força da máquina. É a quantidade de trabalho realizado por tempo e geralmente é medida em watts. Para o roteador CNC para PCB, pode variar de 10.000 a 20.000 RPM. Quanto maior a velocidade, mais eficientemente as placas mais resistentes podem ser cortadas e fresadas. Se o roteador tiver maior potência do eixo, os cortes serão mais limpos e precisos. Pode ter um eixo flutuante ou fixo.
  • Estrutura da Máquina: O design de um roteador CNC para PCB afeta as capacidades de corte, perfuração e fresagem da máquina. Um roteador CNC ideal para placas de circuito possui um layout de estilo pórtico com vários eixos móveis que aumentam a precisão ao trabalhar com componentes pequenos.
  • Sistema de Coleta de Poeira: Os sistemas de coleta de poeira são essenciais para roteadores de PCB porque melhoram a visibilidade para corte preciso, simplificam o processo de trabalho e minimizam a sujeira na mesa de trabalho. Este sistema reduz consideravelmente a quantidade de poeira inalada pelos operadores, protegendo sua saúde.

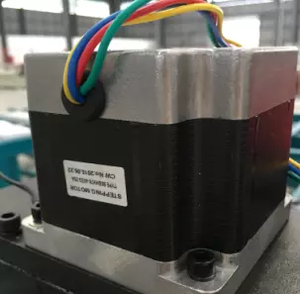

  • Sistema de Motor e Acionamento: Os movimentos do eixo em um roteador de PCB são suaves e controlados com precisão devido aos motores e acionamentos. Um roteador geralmente terá um motor de passo e um acionamento correspondente que, juntos, facilitam o movimento preciso e o controle de posição.

Manutenção

O roteador CNC para PCB precisa ser mantido cuidadosamente para que esteja em condições de funcionamento ideais e possa realizar trabalhos de alta precisão em placas de circuito. As principais partes do roteador e seus requisitos de manutenção são fornecidos abaixo.

  • Trilhos de Guia e Lubrificação: Os trilhos de guia são onde a cabeça do roteador se move para a esquerda, direita e para cima e para baixo. A lubrificação é crítica para o movimento uniforme desses trilhos. O lubrificante geralmente é óleo ou graxa. Máquinas usadas regularmente devem ter seu óleo aplicado semanalmente. Aquelas usadas com menos frequência devem ser feitas mensalmente.
  • Bico de Vácuo: Isso é encontrado no sistema de extração de poeira. Os detritos da roteação de PCBs são coletados por este bico, que também impede que a poeira se deposite na placa. O bico deve ser limpo regularmente para evitar quaisquer riscos à saúde causados pela poeira.
  • Correias e Abraçadeiras: As correias e abraçadeiras devem ser verificadas periodicamente, pelo menos uma vez por semana, para garantir que nenhuma peça solta ou desgastada precise ser substituída. Eles são essenciais para o posicionamento preciso e consistente da placa enquanto está sendo roteada.

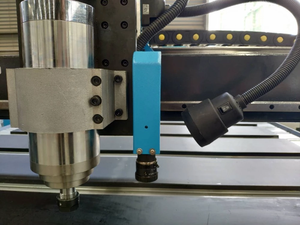

  • Limpeza do Eixo: O eixo é o motor do roteador que gira e aciona a ferramenta de corte. Este motor deve ser limpo semanalmente para garantir que não haja detritos afetando seu movimento.

Cenários de uso do roteador CNC para protótipos de PCB

  • Prototipagem rápida:

    A capacidade de um roteador CNC de prototipar PCBs rapidamente é benéfica para empresas que criam produtos de hardware. Isso permite que eles explorem e validem ideias de design em um curto período sem incorrer em altos custos.

  • Produção em pequenos lotes:

    Um roteador CNC para prototipagem de PCB é uma opção flexível para empresas que precisam fabricar pequenas quantidades de PCBs ou modelos limitados. Permite que eles façam ofertas de nicho de mercado mais prontamente e respondam rapidamente às variações de solicitação do cliente.

  • Iteração de Design:

    Ter uma máquina que pode prototipar PCBs rapidamente permite que as empresas testem várias ideias de design e façam alterações rapidamente, reduzindo o tempo necessário para atingir o produto final.

  • Desenvolvimento de sistemas embarcados:

    A capacidade de um roteador CNC de prototipar PCBs rapidamente é benéfica para empresas que desenvolvem sistemas embarcados. Isso permite que eles criem protótipos de placas funcionais, incluindo as interconexões entre sensores, microcontroladores e outros componentes, para validar seus projetos.

  • Teste de usuário:

    Uma maneira rápida de fazer protótipos de PCB permite que empresas de produtos fabriquem protótipos iniciais de seus produtos e os compartilhem com usuários selecionados para testes. O feedback desses usuários pode ser incorporado antes de entrar em produção total.

  • Dispositivos médicos:

    Um roteador CNC para prototipagem de PCB é uma opção adequada para empresas que fabricam dispositivos médicos ou vestíveis. Essas máquinas permitem que eles fabriquem PCBs personalizados que podem incorporar corretamente sensores, microcontroladores e outros componentes críticos conforme exigido pelos padrões da indústria médica.

  • Dispositivos da Internet das Coisas (IoT):

    Roteadores CNC para prototipagem de PCB são úteis para designers de dispositivos IoT e querem garantir que seus novos dispositivos integrarão as várias tecnologias de comunicação como Wi-Fi, Bluetooth ou Zigbee. Esses designers podem usar os PCBs para incluir os componentes e opções de conectividade necessários.

  • Indústria automotiva:

    Roteadores CNC para prototipagem de PCB ajudam os designers de dispositivos automotivos como painéis, sistemas de navegação ou unidades de controle do motor, que normalmente incluem um PCB. Esses dispositivos conectam vários sensores e componentes para garantir que trabalhem juntos e forneçam funcionalidade.

  • Fins educacionais:

    Instituições educacionais como escolas de engenharia, faculdades técnicas ou espaços de criadores podem usar roteadores CNC para protótipos de PCB para ensino e aprendizado prático. Os alunos podem usar esses roteadores para aprender sobre projeto, fabricação e prototipagem de PCB como parte de seu currículo ou projetos.

Como escolher roteadores CNC para protótipos de PCB

Um roteador CNC de qualidade para prototipagem de PCB impacta muito o design e desenvolvimento de placas de circuito. Os seguintes fatores orientarão empresas e compradores na seleção do melhor roteador CNC para prototipagem de PCB.

  • Precisão de Usinagem

    A precisão de usinagem do roteador CNC indica o quão bem ele pode criar layouts de PCB. Máquinas de alta precisão alcançam tolerâncias de ± 0,01 mm ou melhor. Esses roteadores precisos são ideais para padrões de circuito complicados e espaçamento estreito entre componentes.

  • Tamanho da Área de Trabalho

    Considere as dimensões do material que o roteador irá manipular. Escolha um roteador com uma mesa de trabalho grande o suficiente para acomodar os projetos de PCB mais proeminentes. Além disso, uma área de trabalho expansível é útil para projetos futuros com layouts de circuito maiores.

  • Número de Eixos

    Máquinas com três ou mais eixos controlados fornecem flexibilidade extra em suas capacidades de roteamento. Roteadores de três eixos são suficientes para a maioria dos cortes de PCB em 2D. No entanto, modelos com quatro ou mais eixos permitem abrasões mais complexas e até mesmo fresagem 3D.

  • Potência do Eixo

    Os eixos CNC vêm em diferentes potências, medidas em quilowatts (kW). Maior potência do eixo permite taxas de usinagem mais rápidas e processamento de materiais mais grossos. Equilibre a potência do eixo entre o que o projeto exige e a velocidade alcançável.

  • Formatos de Arquivo Suportados

    O software CAD usado para arquivos de design de PCB deve corresponder aos arquivos de corte do roteador. A maioria das máquinas aceita arquivos Gerber para design de circuito. No entanto, verifique os formatos compatíveis para garantir um fluxo de trabalho suave e conversão mínima.

  • Compatibilidade do Sistema

    Os roteadores CNC usam um sistema de computador para gerenciar suas operações. Examine o programa de controle e certifique-se de que ele funciona com computadores no laboratório. Além disso, confirme se ele aceita os arquivos de design do software existente sem quaisquer problemas.

  • Garantia da Máquina

    Considere o tempo e as peças cobertas pela garantia da máquina. Uma cobertura de garantia mais extensa fornece tranquilidade em caso de problemas. Observe os modelos de roteador com suporte técnico proativo e opções de manutenção também.

Roteador CNC para protótipos de PCB - Perguntas e Respostas

P: Qual é a diferença entre um PCB e um protótipo?

R: Um protótipo é uma amostra inicial ou estágio de um produto, enquanto um PCB (Placa de Circuito Impresso) é uma placa que conecta e suporta componentes eletrônicos.

P: Por que os protótipos de PCB são importantes?

R: Os protótipos de PCB são importantes porque permitem que as empresas testem e validem seus projetos, identifiquem quaisquer problemas ou melhorias necessárias e façam as alterações necessárias antes da produção em massa.

P: Quais são alguns problemas comuns encontrados em protótipos de PCB?

R: Alguns problemas comuns encontrados em protótipos de PCB incluem falhas de projeto, erros elétricos, problemas de soldagem, erros de colocação de componentes e defeitos de fabricação.

P: Como esses problemas podem ser prevenidos em futuros protótipos de PCB?

R: Para evitar que esses problemas ocorram em futuros protótipos de PCB, é aconselhável realizar testes completos após a fabricação do protótipo. Em caso de problemas, possíveis falhas podem ser identificadas precocemente, o que permitirá melhores iterações de protótipo no futuro. Além disso, revisar o protótipo com engenheiros experientes pode ajudar a identificar possíveis erros antes que eles ocorram durante as fases de prototipagem ou produção.

P: O que é roteamento CNC?

R: O roteamento CNC é uma técnica usada para fresar ou cortar materiais usando uma máquina controlada por computador. Oferece alta precisão e exatidão na modelagem e no processamento de materiais.

P: Quais são os benefícios do roteamento CNC para protótipos de PCB?

R: Alguns benefícios desse método incluem tempo de resposta mais rápido, bem como custos mais baixos em comparação com outros métodos de prototipagem. Além disso, permite que sejam feitos protótipos altamente precisos e exatos, o que permitirá que as empresas testem melhor o design de seu produto antes de iniciar a produção em massa.
