Módulo mini transmissor receptor rf

Tipos de módulos de transmissor e receptor de RF mini

Um módulo de transmissor e receptor de RF mini é um sistema compacto usado para enviar e receber sinais de rádio frequência. Eles são usados em várias aplicações, incluindo controles remotos, transmissão de áudio sem fio e redes de sensores. Esses módulos normalmente consistem em um circuito transmissor que converte o sinal de entrada em uma onda de rádio e uma antena para irradiar o sinal do transmissor. Ao mesmo tempo, o receptor possui uma antena que pode captar ondas de rádio e um circuito para decodificá-las de volta a uma forma compreensível.

Alguns módulos de transmissor e receptor de RF mini são feitos com a mesma frequência; por exemplo, o módulo transmissor e receptor de 433 MHz tem a mesma frequência. Transmissores e receptores também podem funcionar em frequências diferentes, como o transmissor de 433 MHz e o receptor transmissor de 315 MHz, que podem funcionar com controles remotos e alarmes. Esses módulos podem ser transmissores e receptores de banda dupla, funcionando em duas frequências ao mesmo tempo.

Os módulos transmissor e receptor também podem ser analógicos ou digitais. A transmissão analógica pode ser usada em sistemas mais antigos para ondas de rádio, mas a transmissão digital é melhor para sistemas mais novos. Um sinal digital pode modular a onda melhor, de modo que a interferência pode ser reduzida. Ao usar digital, os dados podem ser transmitidos com menos erros. Esses módulos também podem ser codificados ou não codificados. Os sinais não codificados passam direto do transmissor para o receptor sem nenhuma criptografia. Pode ser usado para sistemas de transmissão analógicos ou onde a segurança não é essencial. Os sinais codificados são usados para transmissão mais segura para garantir que ninguém mais possa decodificar o sinal entre o transmissor e o receptor.

O tamanho dos módulos transmissor e receptor também pode variar. Os módulos transmissor e receptor pequenos costumam ter cerca de 20 mm x 14 mm de tamanho, mas o tamanho pode ser reduzido para 10 mm x 15 mm. Isso só funcionará se um pacote de quatro pinos estiver sendo usado em vez de um pacote de 22 pinos. Um módulo menor será melhor para pequenos dispositivos e coisas como vestíveis.

Funções e recursos

Os módulos de transmissor e receptor de RF são comumente usados em vários sistemas eletrônicos. Eles possuem recursos como tamanho pequeno, fácil integração e conectividade ponto a ponto ou multiponto, tornando-os populares para a transmissão de sinal sem fio em diferentes aplicações.

• Fator de forma pequeno

  Esses módulos de transmissor e receptor de RF possuem um tamanho mini que permite que eles se encaixem em projetos com restrições de espaço. O tamanho pequeno torna os módulos fáceis de montar em PCBs, portanto, são compatíveis com dispositivos eletrônicos compactos.

• Opções de conectividade múltiplas

  Os módulos de transmissor e receptor de RF mini oferecem várias opções de conectividade, como SPI, I2C, UART e GPIO. Essas conexões facilitam a integração do módulo com um microcontrolador, sensor, atuador ou dispositivos periféricos compatíveis. A comunicação confiável é garantida entre o módulo e outros componentes do sistema.

• Transmissão de longa distância

  Esses módulos mini oferecem recursos de transmissão de longo alcance que permitem a transmissão de dados sem fio em uma ampla faixa. Fatores como potência de transmissão, frequência de RF, esquema de modulação e condições ambientais afetarão o alcance da distância. A transmissão de longo alcance permite a transferência de sinal eficaz entre pontos distantes em aplicações como automação industrial, controle remoto, comunicação e telemetria.

• Baixo consumo de energia

  O baixo consumo de energia desses módulos garante operação eficiente em dispositivos alimentados por bateria. O uso reduzido de energia leva à vida útil prolongada da bateria, aumentando o potencial do dispositivo. Os módulos de RF mini de baixo consumo de energia empregam técnicas de economia de energia. Algumas das técnicas incluem design de circuito de baixa potência, modos de desligamento e transmissão de RF otimizada.

• Criptografia de dados

  A criptografia de dados fornece transmissão sem fio segura entre os módulos transmissor e receptor. Os módulos de RF mini possuem algoritmos de criptografia como AES - Advanced Encryption Standard, RSA, ECC e DH. Os recursos de criptografia protegem dados confidenciais da interceptação, garantindo privacidade em aplicações como transações financeiras, sistemas de segurança e saúde.

• Ampla faixa de temperatura de operação

  Esses módulos de RF mini têm a capacidade de operar em ambientes de temperatura extrema. A ampla faixa de temperatura garante desempenho confiável em várias condições. Os módulos de RF mini oferecem uma faixa de temperatura de operação de cerca de -40 a 85 graus Celsius. Isso ajuda os módulos usados em aplicações como máquinas industriais, aeroespacial, automotiva e petróleo e gás a trabalharem de forma confiável em condições extremas.

• Conformidade com padrões globais

  Os módulos de RF atendem às regulamentações e normas internacionais para confirmar sua segurança e confiabilidade. A conformidade mostra que os módulos foram testados e certificados para atender a requisitos específicos. Os módulos de transmissor e receptor de RF mini atendem aos padrões FCC para emissões de RF e marcação CE para saúde, segurança e normas ambientais.

Usos de módulos de transmissor e receptor de RF mini

Estima-se que o mercado global de radiofrequência (RF) atinja impressionantes US$ 50 bilhões até 2030. A crescente demanda por módulos transmissores no setor de eletrônicos de consumo é um fator significativo que contribui para esse crescimento.

Os transmissores de RF mini são essenciais para muitas indústrias e aplicações. Aqui estão alguns usos comuns de módulos de transmissor e receptor de RF mini:

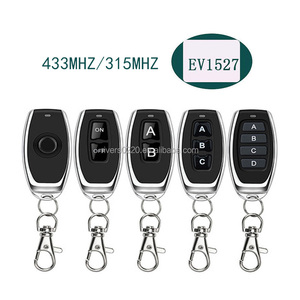

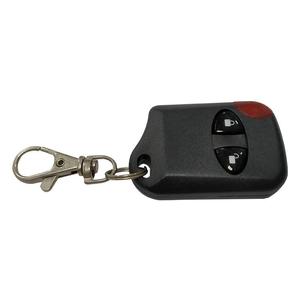

• Sistemas de entrada sem chave remota: Os módulos de transmissor de RF são usados para controlar fechaduras de portas e sistemas de ignição em veículos. Os módulos permitem a transmissão de sinais para fechaduras e sistemas de ignição.
• Sistemas de automação residencial: Os módulos de receptor de RF recebem sinais de controles remotos ou sensores de RF. Eles podem ser usados para controlar luzes, ventiladores, portas de garagem e outros eletrodomésticos.
• Estações meteorológicas: Um módulo de transmissor de RF pode enviar dados sobre temperatura, umidade e pressão por meio de uma conexão sem fio. Os sistemas de monitoramento industrial também usam módulos de RF para acompanhar variáveis relacionadas ao clima. Esses módulos podem transmitir sinais por longas distâncias para receber dados sobre condições climáticas.
• Automação industrial: Os módulos de RF mini são usados na automação industrial para controlar máquinas remotamente. Aplicações como esteiras transportadoras, linhas de montagem e sistemas automatizados dependem de módulos de transmissor e receptor de RF.
• Controles de brinquedos: Os módulos de transmissor de RF são usados em carros de brinquedo, drones e outros brinquedos controlados remotamente para permitir uma interação divertida e produtiva.
• Coleiras de animais e dispositivos para animais de estimação: Os módulos de RF são usados em aplicações como dispositivos de treinamento e coleiras de localização para animais de estimação para rastrear sua posição e detectar alterações no comportamento.
• Dispositivos de monitoramento médico: Os dispositivos de monitoramento médico usam módulos de transmissor de RF para enviar sinais que monitoram o pulso, frequência cardíaca, respiração e condição física de um paciente. Esses módulos permitem a transmissão de dados em tempo real.
• Monitoramento pessoal de saúde: Os dispositivos de monitoramento de saúde vestíveis que monitoram a frequência cardíaca, a condição física de uma pessoa e assim por diante usam módulos de RF compactos para a transmissão de dados.
• Sistemas de alarme doméstico: Os módulos de transmissor de RF são usados em sistemas de alarme. Quando acionados, esses módulos transmitem sinais para alertar residentes ou pessoal de segurança.
• Câmeras sem fio: As câmeras de vigilância com recursos Wi-Fi possuem um módulo de transmissor de RF para transmitir sinais de vídeo e áudio para um dispositivo receptor.
• Sistemas de partida remota do motor: Os módulos de transmissor de RF são usados para sistemas de ignição. Esses módulos permitem que os motoristas liguem seus veículos remotamente transmitindo um sinal para o sistema de ignição.

Como escolher um módulo de transmissor e receptor de RF mini

Ao escolher um módulo de transmissor e receptor de RF para aplicações mini, vários fatores importantes devem ser considerados para garantir que o módulo correto atenda às necessidades da aplicação:

• Faixa de frequência: Considere a aplicação e o ambiente em que o transmissor e o receptor serão usados. Ao selecionar um módulo de RF, certifique-se de que ele suporte a faixa de frequência necessária para a aplicação. Certifique-se de que a frequência do módulo possa evitar interferência de outros dispositivos.
• Saída de potência: A saída de potência do transmissor determina o alcance do módulo. A saída de potência mais alta pode estender o alcance, mas a eficiência de potência dos receptores e transmissores de RF mini está disponível em diferentes saídas de potência. A saída de potência mais baixa significa menos eficiência de potência. Considere o alcance necessário para a aplicação específica e escolha de acordo. Os módulos de RF com saída de potência mais alta precisam ser licenciados em alguns países; portanto, é essencial escolher um que atenda às regulamentações locais.
• Tipo de modulação: O tipo de modulação usado pode afetar a confiabilidade e o alcance do sinal. Os módulos de transmissor e receptor de RF mini usam diferentes tipos de modulação que atendem a diferentes necessidades. Certifique-se de que o tipo de modulação suporte os requisitos de transmissão de dados da aplicação.
• Tamanho e fator de forma: O tamanho e o fator de forma do transmissor e receptor de RF afetam sua adequação para as aplicações. Ao escolher um módulo, seu tamanho deve caber facilmente no espaço existente em uma determinada aplicação. Seu fator de forma também deve corresponder aos requisitos de montagem do dispositivo. Considere as dimensões e o layout do dispositivo e certifique-se de que o módulo se conectará corretamente a outros componentes.
• Antena: A antena é uma parte essencial de qualquer módulo de RF. Ao selecionar um módulo transmissor/receptor, certifique-se de que a antena seja compatível com a frequência e a saída de potência do módulo. O tipo de antena também deve atender aos requisitos de montagem da aplicação. Seja interna ou externa, escolha uma antena que não afetará o tamanho geral e o fator de forma do dispositivo.
• Compatibilidade: Ao escolher um transmissor e receptor de RF, certifique-se de que sejam compatíveis. Verifique a compatibilidade entre o transmissor e o receptor em relação à frequência, tipo de modulação e outras especificações técnicas. Isso garantirá a operação perfeita entre o transmissor e o receptor.
• Ambiente: O ambiente operacional desempenha um papel significativo na determinação do módulo de RF apropriado para a tarefa. Considere se o dispositivo de RF será usado em ambientes internos, externos ou industriais. Procure recursos como resistência à água, faixa de temperatura e robustez, adequados para o ambiente da aplicação.

Perguntas e respostas

P1: Como integrar módulos de RF em um projeto?

A1: Normalmente, os módulos vêm com um cabeçalho de pino. Solda-os à placa ou conecta-os usando fios de jumper. Certifique-se de que o pino TX do transmissor se conecte ao pino RX do receptor e vice-versa.

P2: Quais são as vantagens dos transmissores e receptores de RF mini?

A2: Eles tornam a conectividade sem fio possível. Eles são pequenos e fáceis de integrar a outros projetos. Soluções econômicas para comunicação sem fio de curto alcance estão disponíveis.

P3: Quais fatores considerar ao selecionar um transmissor e receptor de RF?

A3: Alcance de transmissão, frequência, número e tipo de canais são fatores importantes a serem considerados. Além disso, verifique o tipo de antena, tamanho, requisitos de alimentação, ciclo de trabalho e se ele é envolto ou não.

P4: Quais são algumas aplicações comuns de transmissores e receptores de RF?

A4: As aplicações incluem controles remotos de RF, alarmes sem fio, automação residencial, jogos de RF e controle de modelos. Eles também são usados para automação industrial, equipamentos médicos, amplificação de sinais de áudio e transmissão de dados.

P5: Como alimentar módulos de RF?

A5: Muitos módulos têm seu próprio regulador de tensão. Eles podem ser alimentados diretamente de linhas de alimentação de 5V ou 3,3V. Certifique-se de que a tensão de alimentação esteja dentro da faixa de operação nominal do módulo.
