Sensor de posição de escala linear

Tipos de Sensores de Posição Linear de Escala

Sensores de posição linear de escala são usados para determinar a posição exata de um objeto ao longo de uma linha reta. O sensor fornece um sinal de saída proporcional à posição do elemento móvel. Os sensores de posição linear vêm em uma variedade de configurações. Eles incluem os seguintes.

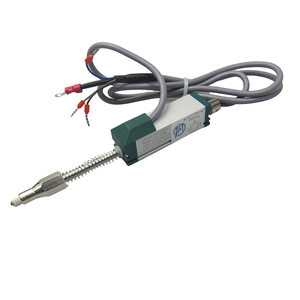

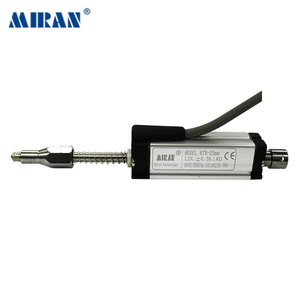

• Sensores de posição linear potenciométricos: Eles usam um elemento resistivo de plástico ou fio condutor. À medida que o elemento sensor se move ao longo do caminho do resistor, ele entra em contato com diferentes divisões de tensão. O potenciômetro linear mede o deslocamento ou a posição linear. É a forma mais básica de um sensor de posição linear. Os sensores de posição potenciométricos lineares têm um design mecânico simples. Eles são acessíveis e fáceis de usar.
• Sensores de posição linear indutivos: Eles empregam elementos indutivos sensíveis à posição ou deslocamento. À medida que o elemento indutivo alvo se move próximo ao sensor, a auto-indutância ou a indutância mútua entre as bobinas muda. Esta mudança na indutância é proporcional à posição linear do elemento alvo. Os sensores de posição linear indutivos são altamente confiáveis. Eles têm baixa sensibilidade a efeitos ambientais externos. Eles são imunes a sujeira, poeira e umidade.
• Sensores de posição linear capacitivos: Esses sensores possuem elementos capacitivos que detectam mudanças na capacitância entre os eletrodos. A mudança na capacitância é proporcional ao deslocamento ou mudança na posição linear do elemento alvo. Para sensores capacitivos, a sensibilidade é inversamente proporcional à distância entre os eletrodos.
• Sensores de posição linear magnéticos: Eles usam sensores de efeito Hall para detectar mudanças em campos magnéticos. Os sensores medem a intensidade, direção e proximidade do campo magnético a um ímã ou material magnético. Dependendo da disposição dos materiais magnéticos e do sensor, a saída pode ser analógica ou digital.

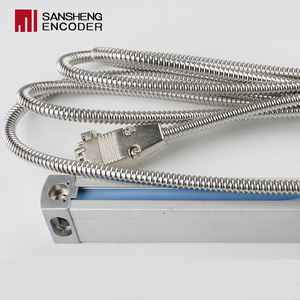

• Sensores de posição linear ópticos: Eles usam métodos baseados em luz para detectar a posição linear. Eles se baseiam em métodos de transmissão, reflexão ou interrupção de luz. Os sensores de posição linear ópticos empregam laser, LED ou luz infravermelha para detectar posições lineares. Eles são usados em aplicações que exigem alta precisão e sensibilidade.
• Sensores de posição de transformador diferencial variável linear (LVDT): Esses são um tipo de sensor de transformador variável. São dispositivos eletromecânicos que convertem o deslocamento linear em um sinal elétrico. Os sensores de posição LVDT possuem um enrolamento primário acoplado a um enrolamento comum secundário. Os dois enrolamentos estão em um núcleo magnético móvel. A posição do núcleo em relação aos enrolamentos determina a magnitude e a fase da tensão de saída. A tensão de saída é proporcional ao deslocamento do núcleo.

Cada um desses sensores de posição linear é adequado para aplicações específicas. Eles oferecem diferentes níveis de precisão, resolução e robustez ambiental.

Especificação & Manutenção do Sensor de Posição Linear de Escala

Os sensores lineares têm diferentes especificações dependendo do design do fabricante. Aqui estão alguns aspectos comuns que devem ser verificados em um sensor de posição linear.

• Faixa de Medição

  A faixa de medição se refere à distância mínima e máxima que uma escala linear pode medir. Pode ser de 0-1 metro ou até 2 metros, dependendo do design do fabricante.

• Resolução

  Resolução se refere à menor mudança que o sensor pode detectar. Por exemplo, um sensor com resolução de 1μm pode medir mudanças no comprimento de 1 micrômetro. É um aspecto crucial para aplicações que exigem alta precisão.

• Precisão

  A precisão do sensor de posição linear é o quão próximo o valor medido está do valor real. Fatores como condições ambientais e instalação podem afetar a precisão do sensor.

• Repetibilidade

  Repetibilidade é a capacidade do sensor de fornecer os mesmos resultados de medição sob as mesmas condições. É um aspecto essencial para aplicações que exigem desempenho consistente.

• Velocidade de Resposta

  O tempo de resposta do sensor de posição linear de escala depende da velocidade de medição. Por exemplo, um sensor com tempo de resposta rápido pode medir mudanças rápidas na posição ou movimento.

• Sinal de Saída

  Os sinais de saída são os métodos de comunicação que os sensores de posição linear usam para enviar informações para dispositivos externos. Eles incluem tensão analógica, corrente e sinais digitais como SSI ou RS-232.

• Fonte de Alimentação

  A fonte de alimentação é a fonte elétrica que alimenta o sensor de posição linear. Embora a maioria dos sensores use uma fonte de alimentação de 24V DC, outros podem exigir 5V ou 15V de potência.

• Condições Ambientais

  Alguns sensores de posição linear são projetados para condições ambientais específicas. Por exemplo, um sensor pode funcionar em altas temperaturas ou em ambientes empoeirados e úmidos.

Manter um sensor de posição linear de escala é essencial para sua longa vida útil e desempenho eficaz. Aqui estão algumas dicas de manutenção para o sensor.

• Limpe regularmente o sensor e a escala para remover poeira, sujeira e outros contaminantes. Use um pano macio e uma solução de limpeza suave.
• Inspecione todos os cabos e conexões para verificar se há sinais de danos. Substitua quaisquer cabos ou conectores danificados.
• Verifique a fonte de alimentação regularmente para garantir que o sensor receba a potência necessária.
• De vez em quando, calibre o sensor para manter sua precisão. Siga as instruções do fabricante ao calibrar.

  Execute todas as atividades de manutenção do sensor de acordo com as instruções do fabricante.

Como Escolher um Sensor de Posição Linear de Escala

Escolher o sensor de posição linear de escala certo para uma aplicação específica requer uma consideração cuidadosa de vários fatores para garantir o desempenho e a precisão ideais. Aqui estão alguns fatores-chave a serem considerados ao escolher um sensor de posição linear de escala:

• Resolução e Precisão: Determine a resolução e o nível de precisão necessários para a aplicação. Sensores de maior resolução fornecem medidas mais precisas, mas podem ter um custo mais alto.
• Faixa de Medição: Selecione um sensor de posição linear de escala com uma faixa de medição que atenda às distâncias mínimas e máximas de deslocamento da aplicação.
• Condições Ambientais: Considere o ambiente operacional, incluindo temperatura, umidade, poeira e níveis de umidade. Escolha sensores projetados para suportar condições severas ou aqueles com invólucros adequados (classificações IP).
• Montagem e Instalação: Avalie o espaço disponível e as opções de montagem do sensor. Considere a facilidade de instalação e os requisitos de alinhamento do sensor para medições precisas.
• Velocidade de Medição: Determine a velocidade de medição ou o tempo de resposta necessário do sensor. Aplicações de alta velocidade podem exigir sensores com tempos de resposta rápidos e recursos de processamento de dados em tempo real.
• Custo e Orçamento: Defina um orçamento para a compra do sensor, incluindo quaisquer componentes adicionais necessários para integração. Os sensores de posição linear de escala variam de custo com base em sua tecnologia, recursos e desempenho.
• Fornecedor e Suporte: Escolha um fornecedor confiável que ofereça suporte técnico, garantia e serviço pós-venda. Considere a disponibilidade de serviços de manutenção e calibração na vizinhança do fornecedor escolhido.

Ao considerar cuidadosamente esses fatores, você pode selecionar o sensor de posição linear de escala certo que atenda às necessidades específicas da aplicação, garantindo medições precisas e confiáveis durante sua vida útil.

Como Fazer um DIY e Substituir o Sensor de Posição Linear de Escala

Instalar um novo sensor de posição linear de escala pode ser intimidador, mas com as ferramentas e o conhecimento certos, pode ser feito. Algumas das ferramentas necessárias para instalar um sensor de posição linear de escala incluem uma chave de fenda, uma régua, ferragens de montagem, materiais de limpeza e adesivo. Antes de iniciar o processo, certifique-se de que todas as ferramentas necessárias estejam ao alcance. Aqui está um guia passo a passo sobre como instalar um sensor de posição linear de escala:

• Desligue a máquina

  O primeiro passo é desligar a energia da máquina ou equipamento onde o sensor de posição linear de escala será instalado. Isso é feito para evitar acidentes que podem causar ferimentos ou danos ao sensor.

• Remova o sensor antigo (se aplicável)

  Caso haja um sensor de posição linear de escala antigo instalado, o próximo passo é removê-lo. Isso inclui desconectá-lo da fonte de alimentação, remover as ferragens de montagem e limpar a área para preparar a instalação do novo sensor.

• Escolha o local de montagem

  Em seguida, escolha o local de montagem para o novo sensor. Encontre uma posição onde o sensor possa medir o parâmetro desejado com precisão e seja facilmente acessível para manutenção e instalação.

• Prepare a superfície de montagem

  Depois que o local de montagem for decidido, prepare a superfície limpando-a e removendo poeira ou detritos para garantir uma ligação forte com o adesivo ou as ferragens de montagem.

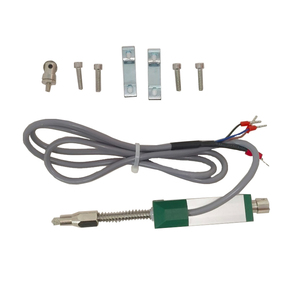

• Instale as ferragens de montagem

  Dependendo do tipo de sensor de posição linear de escala, o próximo passo é instalar as ferragens de montagem. Isso pode ser feito usando adesivo ou parafusos. Certifique-se de que as ferragens de montagem estejam fixadas com segurança e alinhadas corretamente.

• Conecte a escala linear ao controlador

  Depois de instalar as ferragens de montagem, o próximo passo é conectar a cabeça de leitura do sensor ao corpo da escala. Isso é feito garantindo que a cabeça se mova suavemente ao longo do corpo da escala sem obstrução ou ligação.

• Conecte o sensor ao controlador

  Dependendo do tipo de sensor de posição linear de escala que está sendo instalado, o próximo passo é conectar a saída elétrica do sensor ao instrumento de medição ou à unidade de exibição. Isso pode ser feito seguindo as instruções do fabricante e garantindo que as conexões sejam seguras e precisas.

• Calibrar o sensor

  Depois de conectar o sensor ao controlador, o próximo passo é calibrá-lo. Isso é feito seguindo as instruções do fabricante e garantindo que a saída do sensor seja precisa e reflita o parâmetro medido.

• Teste o sensor

  Depois que o sensor for calibrado, o próximo passo é testá-lo. Mova a posição ao longo do corpo da escala e certifique-se de que a saída do sensor seja estável e precisa. Isso ajuda a garantir que o sensor esteja funcionando corretamente e meça o parâmetro desejado com precisão.

• Prenda os cabos

  Depois de testar o sensor e garantir que ele está funcionando corretamente, o próximo passo é prender os cabos. Isso é feito para evitar qualquer dano físico ou interferência na operação do sensor.

• Ligue o sistema

  A etapa final é ligar o sistema e garantir que o sensor de posição linear de escala esteja funcionando corretamente. Isso é feito para garantir que o sensor meça o parâmetro desejado e o sistema opere sem problemas.

Q&A

P1: Onde os sensores de posição linear de escala são usados?

R1: Os sensores de posição linear de escala podem ser usados em qualquer aplicação que exija medição linear precisa ou feedback de posição. Isso inclui automação industrial (por exemplo, máquinas CNC, robôs, linhas de montagem), equipamentos médicos (por exemplo, sistemas de imagem, instrumentos cirúrgicos), fabricação de semicondutores (por exemplo, manuseio de wafers, equipamentos de litografia), máquinas de embalagem, impressoras e máquinas de teste de materiais.

P2: Quais são as vantagens de usar sensores de posição linear de escala?

R2: Os sensores de posição linear de escala oferecem várias vantagens: alta precisão e resolução, repetibilidade, durabilidade (especialmente em sistemas ópticos e magnéticos), versatilidade (aplicável em vários ambientes e indústrias) e robustez (contra fatores ambientais como poeira, umidade e campos magnéticos). Eles também são economicamente viáveis a longo prazo.

P3: Qual a diferença entre sensores de posição linear absolutos e incrementais?

R3: Os sensores de posição linear absolutos fornecem um código digital exclusivo correspondente à posição ao longo da escala sempre que são lidos. Isso garante que, independentemente da perda de energia, a posição seja conhecida.

Os sensores de posição linear incrementais, por outro lado, fornecem informações sobre o movimento relativo a um ponto de partida. Eles exigem energia para funcionar e, se a energia for perdida, a posição absoluta deve ser recalibrada.

P4: Quais são alguns desafios comuns na implementação de sensores de posição linear de escala, e como eles podem ser resolvidos?

R4: Os desafios incluem condições ambientais (por exemplo, poeira, umidade, temperaturas extremas), problemas de instalação (alinhamento, montagem), interferência eletromagnética (especialmente em ambientes industriais), escolha do tipo de sensor certo para a aplicação e danos na escala (em sistemas ópticos e alguns magnéticos). Esses podem ser resolvidos selecionando os tipos de sensores adequados, considerando as condições ambientais, instalação e alinhamento adequados, manutenção e treinamento regulares e conscientização do usuário.
