Um **trilho de guia linear** é um elemento de máquina. Ele é usado para fornecer movimento linear, que é suave e reto. Trilhos de guia linear trabalham com peças móveis que deslizam ou rolam sobre eles. Peças móveis comuns são deslizamentos lineares, carrinhos e mesas. Trilhos de guia linear têm inúmeras aplicações industriais, incluindo cabeçotes de impressora, máquinas CNC e linhas de montagem de pick-and-place.
Normalmente, os trilhos de guia linear são categorizados com base em tipos de movimento e carga. Os seguintes são alguns dos tipos de trilhos de guia linear mais comuns.

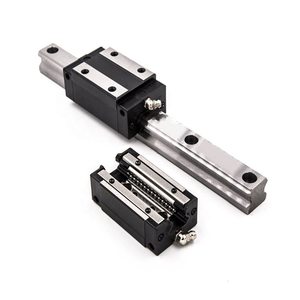

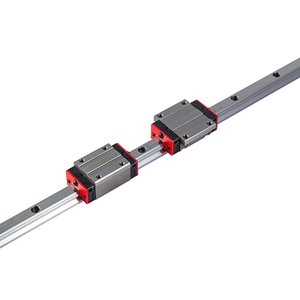

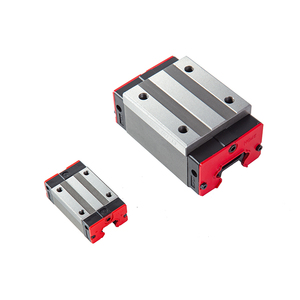

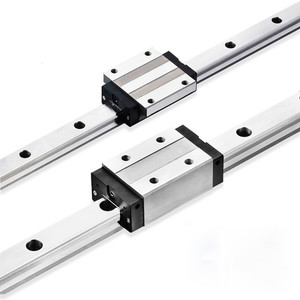

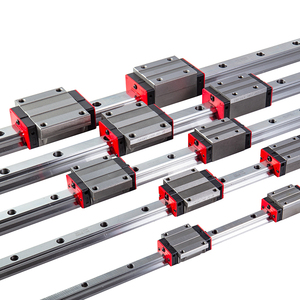

Guias Lineares de Esferas

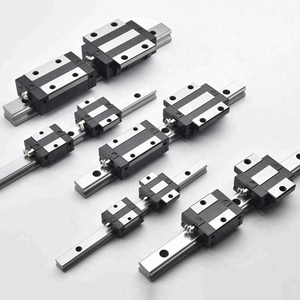

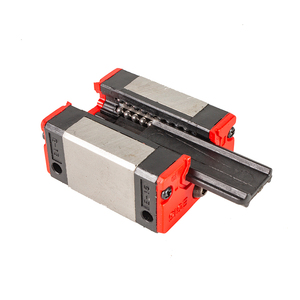

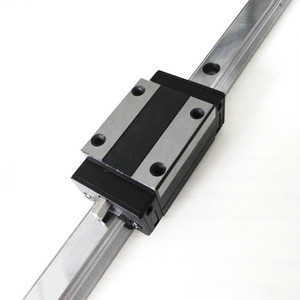

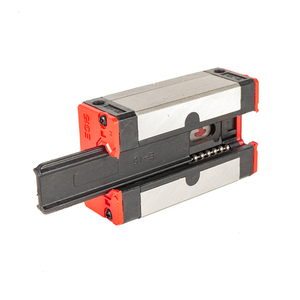

As guias lineares de esferas são eixos de suporte que proporcionam fácil movimento em uma direção. Eles geralmente têm uma plataforma móvel (carrinho) que se move ao longo do eixo. O eixo e a plataforma têm pequenas esferas entre eles que rolam suavemente quando o eixo é empurrado ou puxado. Os trilhos de guia linear de esferas são geralmente usados em usinagem de precisão e equipamentos de automação.
Guias Lineares de Rolos
Os trilhos de guia linear de rolos têm a mesma construção e funcionalidade dos trilhos de guia linear de esferas. A única diferença é que eles usam pequenos rolos para suportar o peso e permitir o movimento. As guias lineares de rolos são populares nas indústrias pesadas, embalagem e usinagem CNC.
Guias de Rolos Cruzados
As guias lineares de rolos cruzados são rolos perpendiculares. Eles permitem que cargas de diferentes orientações passem por eles facilmente. Eles têm uma capacidade de carga aumentada e podem ser empregados em aplicações de alta carga. Além disso, os guias cruzados têm alta rigidez e precisão. Como resultado, eles podem ser usados em robótica, automação e equipamentos de montagem compactos.

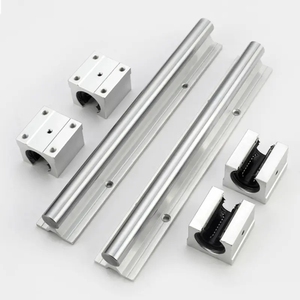

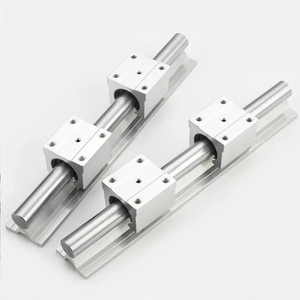

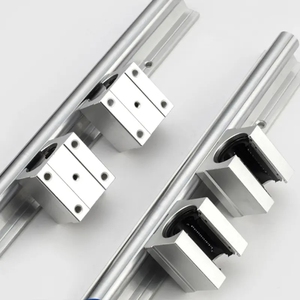

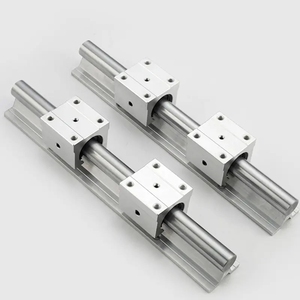

Guias de Eixo Linear

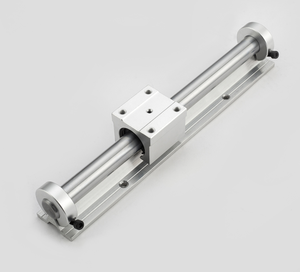

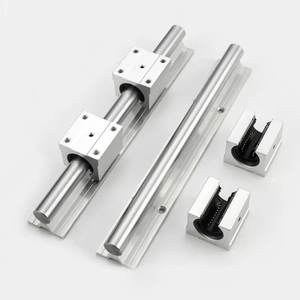

As guias de eixo linear têm uma construção simples. Eles dependem de mancais deslizantes para suportar e permitir o movimento em linha reta. Os guias são econômicos e ótimos para aplicações leves, mas devem ser lubrificados com mais frequência do que outras guias lineares.
Guias Lineares para Serviços Pesados
As guias lineares pesadas são construídas para durar. Elas são destinadas a indústrias que suportam cargas imensas e ambientes severos. Os trilhos para serviços pesados têm rigidez e durabilidade aumentadas e podem manter a precisão mesmo sob condições de alta carga. Elas são populares na construção, mineração e manufatura pesada.
Máquinas-ferramentas:
Os trilhos lineares servem como espinha dorsal para máquinas CNC, equipamentos de fresagem e tornos. Sua alta precisão é imprescindível ao cortar, moldar ou furar materiais.
Automação Industrial:
No reino da robótica, os trilhos deslizantes lineares são indispensáveis para criar braços de robôs versáteis e esteiras transportadoras de alto desempenho.
Instrumentos Ópticos:
Equipamentos ópticos como telescópios e câmeras de foco automático dependem muito dos trilhos lineares para um movimento preciso e estável dos componentes.
Aplicações Aeroespaciais:
Na área aeroespacial, os trilhos de movimento linear de alta precisão são vitais para montar e testar componentes como antenas parabólicas e simuladores de voo.
Dispositivos Médicos:
Equipamentos médicos como máquinas de ressonância magnética e sequenciadores de DNA automatizados usam trilhos lineares para estabilidade e precisão ao mover instrumentos sensíveis.
Engenharia Automotiva:
A engenharia automotiva emprega trilhos de guia linear em robôs de montagem e bancos de teste, permitindo movimentos precisos e desempenho confiável a longo prazo.
Manufatura Eletrônica:
A manufatura eletrônica frequentemente usa trilhos de guia linear em máquinas de pick-and-place e prensas de serigrafia para movimentos rápidos e precisos.
Tecnologia do Entretenimento:
A tecnologia do entretenimento frequentemente utiliza trilhos de guia linear em equipamentos cinematográficos e automação de palco para movimentos suaves e controlados.
Ao comprar guias e trilhos de movimento linear, é útil ter uma ideia da aplicação e do equipamento para o qual as peças serão usadas. Os compradores devem identificar o equipamento ou aplicação específico ao qual os trilhos lineares serão adaptados. Isso ajudará a determinar o tipo e o tamanho compatíveis de guia linear.
O fator mais crucial a ser considerado ao escolher trilhos lineares é a capacidade de carga. Os compradores devem pensar sobre quanta carga os guias e trilhos são esperados para carregar. Considere o peso combinado da carga e de qualquer equipamento conectado aos trilhos lineares. Selecione trilhos com uma capacidade de carga que exceda a carga calculada do sistema para evitar falhas prematuras.
A compatibilidade de projeto e instalação também são considerações importantes ao escolher guias e trilhos lineares. Os compradores devem determinar a configuração de instalação necessária para sua aplicação. Os trilhos lineares serão montados em uma superfície plana ou em uma borda? O tipo de guia deve ter uma configuração de instalação que corresponda às necessidades do projeto. Além disso, guias e trilhos com furos de montagem do mesmo tamanho promoverão uma instalação perfeita.
As guias e trilhos lineares são projetados para funcionar dentro de uma faixa de temperatura específica. Isso significa que as guias lineares devem funcionar bem, independentemente das flutuações de temperatura ambiente. Ao considerar a temperatura operacional, os compradores devem avaliar a temperatura operacional esperada da aplicação. Isso inclui considerar a possível exposição a temperaturas extremas, como calor ou frio intensos. Escolha guias e trilhos lineares com materiais e lubrificantes que possam suportar a temperatura operacional. Se aplicável, selecione também aqueles com proteção contra poeira e umidade.
Em muitas aplicações, o movimento suave é tão importante quanto a alta capacidade de carga. Os compradores devem considerar a quantidade de força de atrito que o sistema de movimento linear pode superar. Isso é especialmente importante para aplicações de alta velocidade. Escolha sistemas de guia e trilho linear que proporcionem o movimento suave, a velocidade e a aceleração necessárias. Alternativamente, selecione aqueles que podem ser superados pela força da aplicação. Os compradores podem conseguir isso examinando as capacidades de carga estática e dinâmica classificadas.
P: Qual é a capacidade de carga de um trilho de guia linear?
R: A capacidade de carga de um trilho de guia linear depende de vários fatores, incluindo suas dimensões, material, projeto e a distribuição da carga ao longo do trilho. Os fabricantes geralmente especificam a capacidade de carga de cada modelo de trilho de guia linear e os compradores podem consultá-la com o fornecedor.
P: Os trilhos de guia linear são compatíveis com todos os tipos de deslizamentos?
R: Não. Os trilhos de guia linear nem sempre são compatíveis com todos os tipos de deslizamentos. Eles são projetados para funcionar especificamente com sistemas específicos de controle de movimento, portanto os fabricantes geralmente recomendam combinações que proporcionam o melhor desempenho e estabilidade.
P: Como instalar um trilho de guia linear?
R: Instalar um trilho de guia linear é bastante simples. Primeiro, prenda o trilho na posição usando grampos ou parafusos. Em seguida, deslize o carrinho sobre o trilho e ajuste seu alinhamento, se necessário. Finalmente, conecte o carrinho ao elemento móvel da aplicação (por exemplo, um servo motor).
P: Como alinhar um trilho de guia linear corretamente?
R: O alinhamento correto de um trilho de guia linear é crucial para seu desempenho. Para fazer isso, os usuários devem primeiro nivelar o trilho na posição desejada e, em seguida, usar calços ou blocos para apoiá-lo ao longo de seu comprimento. Depois disso, eles podem verificar sua retidão e ajustar, se necessário. Finalmente, uma vez satisfeitos com o alinhamento, eles podem prendê-lo/parafusá-lo no lugar.
