Tipos de Trilhos de Guia Linear com Parafusos de Esfera

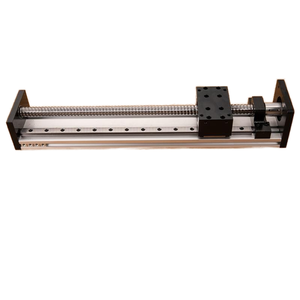

Um trilho de guia linear com parafuso de esfera, comumente usado em máquinas CNC, confere ao movimento uma natureza consistente e suave. Embora a combinação de parafusos de esfera e trilhos de guia linear ofereça desempenho mecânico excepcional, cada componente também possui diversos tipos, o que resulta em outras combinações.

• Tipos de Trilhos de Guia Linear

  Trilhos de guia linear suportam e guiam peças móveis ao longo de uma linha reta. Os diferentes tipos de trilhos de guia linear disponíveis são os seguintes:

  • Buchas de Guia Linear:

    Tipicamente projetadas para suportar uma haste ou eixo. As buchas de guia linear utilizam material composto de baixo atrito ou rolamentos de esferas para reduzir o arrasto e permitir o movimento livre ao longo do eixo linear.

  • Trilhos Lineares Tipo H:

    Os trilhos lineares tipo H possuem um formato semelhante à letra H. Eles são compostos por um par de trilhos paralelos com um bloco central no meio. São adequados para aplicações que exigem alta rigidez e capacidade de carga em direções diagonais e verticais.

  • Trilho Quadrado G118:

    Geralmente feito de aço carbono, o trilho de guia possui um tubo quadrado longo. Compatível com vários tipos de parafusos de esfera, ele fornece um caminho reto preciso para o movimento bidirecional no eixo.

  • Trilho Redondo F7:

    Uma haste ou eixo cilíndrico suporta a parte móvel nos guias lineares tipo R. Os trilhos redondos oferecem uma solução simples e compacta para o movimento linear, embora possam ser menos precisos que outros guias lineares. Eles são aplicáveis ​​em situações de baixa precisão ou soluções econômicas.

• TIPOS DE PARAFUSOS DE ESFERA

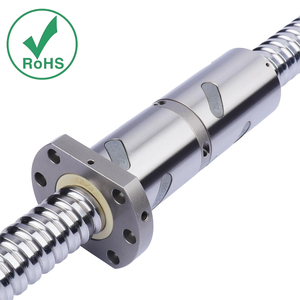

  Parafusos de esfera são dispositivos mecânicos que convertem o movimento de rotação em movimento linear usando pequenas esferas como elementos rolantes. Eles fornecem transferência de movimento de alta eficiência e baixo atrito e são ideais para aplicações de posicionamento de precisão. Os tipos comuns de parafusos de esfera são os seguintes.

  • Parafuso de Esfera de Precisão C3:

    O parafuso de esfera padrão é um parafuso de esfera de precisão C3, um guia de retorno de esfera de plástico compacto que é econômico e atende aos requisitos de desempenho normais. É aplicável em diversas situações.

  • Parafuso de Esfera Miniatura C3:

    Funcionalmente o mesmo que o parafuso de esfera C3, a versão miniatura C3 é ideal para uso em projetos de máquinas pequenas que exigem dimensões mínimas, mas ainda precisam de controle de movimento preciso.

  • Parafuso de Esfera C5:

    Um parafuso de esfera C5 possui maior capacidade de carga e longevidade, tornando-o adequado para aplicações de alta demanda.

  • Parafuso de Esfera de Alta Velocidade:

    Parafusos de esfera de alta velocidade são tipicamente feitos de aço de alta resistência. Além disso, os mecanismos de retorno são otimizados para minimizar o atrito e as rotações rápidas para aumentar sua velocidade máxima. Eles são uma opção ideal para aplicações com velocidade e capacidade de resposta exigentes, como centros de usinagem CNC e linhas de montagem automatizadas.

  • Parafuso de Esfera de Baixa Folga:

    Esses parafusos de empurrar minimizam o jogo ou folga no mecanismo para garantir um movimento preciso e repetível. Em particular, a eliminação da folga melhora a precisão do movimento, o que é vital em aplicações como robótica, aeroespacial e equipamentos médicos, para citar apenas alguns.

Especificações e manutenção de trilhos de guia linear com parafuso de esfera

Especificações

• Capacidade:

  Trilhos de deslizamento lineares podem acomodar cargas que variam de alguns gramas a várias toneladas. Trilhos de guia linear de alta demanda são projetados para suportar cargas maiores.

• Comprimento:

  Trilhos de guia linear estão tipicamente disponíveis em comprimentos que variam de 50 mm a mais de 3000 mm. Comprimentos maiores podem ser alcançados combinando vários trilhos ou seções.

• Diâmetro:

  Trilhos de guia linear vêm em vários diâmetros, dependendo do tipo e do design específicos. Por exemplo, trilhos de guia retos podem ter uma faixa de diâmetros de 3 mm a 25 mm ou mais. Trilhos de diâmetro maior são usados ​​para aplicações de alta carga ou de alta demanda.

• Velocidade:

  A velocidade na qual os trilhos de guia linear podem se mover é determinada por vários fatores, incluindo o tipo de trilho, o material, a capacidade de carga e a presença de recursos adicionais, como sistemas de lubrificação ou tratamentos anticorrosivos. Os trilhos de deslizamento lineares são projetados para suportar e guiar o movimento de várias cargas ao longo de um caminho reto. Eles estão disponíveis em uma variedade de tipos, materiais e especificações para atender a diferentes aplicações.

Manutenção

É importante limpar e lubrificar regularmente os trilhos de guia linear com parafusos de esfera adequadamente para garantir seu funcionamento confiável e prolongar sua vida útil. Os seguintes métodos de manutenção podem ser usados:

• Primeiro, a sujeira e a poeira na superfície do trilho de guia linear com parafuso de esfera devem ser limpas com um pano seco ou uma solução de limpeza. Preste atenção aos detritos no sulco, remova-os com cuidado e evite danos ao trilho de guia e ao parafuso de esfera.
• Para os trilhos de guia linear com lubrificantes, adicione lubrificantes regularmente conforme necessário e selecione o tipo apropriado de lubrificante de acordo com as especificações e os requisitos. Aplique óleo lubrificante uniformemente na superfície deslizante para garantir um efeito de deslizamento suave.
• Verifique o trilho de guia linear e o parafuso de esfera para garantir que não haja desgaste, danos ou folga visíveis. Se houver algum problema, ele deve ser reparado ou substituído a tempo para evitar danos adicionais e riscos de segurança.
• Verifique a firmeza dos parafusos de fixação do trilho de guia linear e certifique-se de que o parafuso de esfera tenha a folga axial e radial adequadas. Ajuste-os conforme necessário para garantir que seu funcionamento esteja dentro da faixa de tolerância apropriada.
• Para o trilho de guia linear com parafuso de esfera usado em ambiente severo, considere adicionar capas de proteção ou anéis de poeira para protegê-los da poluição externa e evitar desgaste acelerado.

Aplicações de um trilho de guia linear com parafuso de esfera

Um trilho de guia linear com parafuso de esfera possui vários cenários de uso na fabricação de máquinas industriais e equipamentos para diferentes indústrias com necessidades e aplicações específicas. Abaixo estão algumas das aplicações mais populares de guias de movimento linear de parafuso de esfera.

• Indústria robótica

  Este componente é uma parte essencial do projeto e construção de robôs. Ele permite que as juntas e partes do robô tenham um movimento linear preciso, suave e controlado. Normalmente, os trilhos de guia linear são totalmente suportados por um bloco guia que abriga rolamentos de esferas. A robótica apresenta um desafio, mas as soluções devem ser compactas, rápidas e silenciosas para um funcionamento e funcionamento adequados; portanto, o componente de correspondência comum é alto.

• Linhas de montagem automatizadas

  Nesta indústria, o componente é responsável pela aplicação do posicionamento de peças e pelo controle preciso de peças pesadas. Uma combinação de parafuso de esfera e guia linear é frequentemente usada para permitir que peças simples em uma linha de montagem se movam, girem ou se alinhem com precisão. Essa tecnologia aumenta a produtividade ao mesmo tempo em que reduz a necessidade de peças mecânicas e a manutenção em uma máquina.

• Transportadores e elevadores

  Sistemas de esteiras transportadoras e elevadores verticais utilizam trilhos de guia linear para facilitar a translação de itens ou substâncias ao longo de seu caminho seguindo uma linha reta. Esses sistemas também dependem de trilhos de guia linear e parafusos de esfera para suas ações de elevação vertical. Além disso, a capacidade de carga e a exatidão no posicionamento dos objetos ou materiais são necessárias pelas demandas funcionais dos sistemas. Os trilhos de guia são capazes de atender a essas necessidades precisas e a grandes capacidades de carga.

• Impressoras 3D e máquinas CNC

  Para esta aplicação, um módulo de movimento linear suporta o movimento preciso de cabeças de impressão, cortadores a laser e cabeças de fresagem em um sistema. Esses componentes podem ser pesados ​​e requerem um movimento suave e preciso de execução de alta velocidade. Um guia de deslizamento linear de parafuso de esfera é a solução para essa carga pesada e requisito de precisão de elementos de orientação em uma máquina. Os trilhos de guia linear permitem movimento suave, precisão e estabilidade enquanto essas máquinas executam suas funções com precisão.

Como escolher um trilho de guia linear com parafuso de esfera

Ao selecionar trilhos de guia linear com parafusos de esfera, vários fatores devem ser levados em consideração para garantir que a opção ideal para aplicações específicas seja selecionada. Os guias de compra são fornecidos para ajudar os proprietários de empresas a fazer a escolha ideal em relação aos sistemas de movimento linear e suas configurações.

• Capacidade de carga: Calcule a carga desejada na aplicação pretendida. Para evitar falha prematura ou deformação, selecione componentes de movimento linear com capacidade de carga superior à carga calculada.
• Precisão e repetibilidade: Considere a importância da precisão do controle de movimento na aplicação pretendida. Escolha componentes de movimento linear com trilhos de rolamento e deslizadores que forneçam o nível de precisão e reprodutibilidade necessários.
• Velocidade e aceleração: Determine a velocidade e a aceleração desejadas do movimento linear na aplicação pretendida. Escolha trilhos lineares e parafusos de avanço que possam suportar a velocidade e a aceleração necessárias sem degradação do desempenho.
• Comprimento do curso: Avalie a distância do movimento linear necessária na aplicação pretendida. Escolha componentes de movimento linear com um comprimento de curso que atenda às necessidades específicas da aplicação.
• Fatores ambientais: Considere os fatores ambientais que podem afetar o movimento linear, como temperatura, umidade, poeira ou presença de contaminantes. Escolha componentes de movimento linear com vedação e proteção adequadas para suportar o ambiente pretendido.
• Restrições de montagem: Determine as restrições de montagem no projeto pretendido, considerando fatores como tamanho, peso e posições de montagem. Escolha componentes de movimento linear que se encaixem no espaço disponível e nos requisitos de montagem.
• Custo e orçamento: Considere as restrições de custo e orçamento para o projeto. Embora o desempenho seja essencial, também é crucial encontrar um equilíbrio entre custo e recursos para garantir que as limitações do orçamento sejam atendidas.

Q&A

P1 Os guias de esfera lineares vêm em forma de lata?

R1 Sim, os guias de esfera lineares podem vir em forma de lata para maior proteção durante o transporte e o armazenamento. A forma de lata fornece um recipiente selado que mantém o guia de esfera linear seguro contra poeira, sujeira, umidade e outros contaminantes, o que é particularmente importante para manter a limpeza e a integridade do sistema de movimento linear.

P2 Quais são as tendências do mercado de guias de movimento linear?

R2 As tendências do mercado de guias de movimento linear são a crescente demanda por guias de movimento linear de alto desempenho, a crescente adoção da automação em várias indústrias, a demanda por soluções de movimento linear eficientes e precisas nos setores de máquinas e manufatura e a rápida industrialização e desenvolvimentos infraestruturais em economias emergentes devem impulsionar o mercado de guias de movimento linear.

P3 Quais são os tipos de trilhos de guia linear?

R3 Os tipos de sistemas de trilhos de guia linear incluem trilhos de guia quadrados, trilhos de guia redondos e trilhos de guia paralelos. O trilho de guia linear quadrado é o tipo mais comum. Este modelo usa uma caixa quadrada para o deslizador. Ele permite o movimento em uma linha reta precisa. O tipo redondo possui uma caixa cilíndrica como deslizador. Esta variante pode ser mais compacta que outros modelos. O trilho de guia linear paralelo geralmente consiste em dois eixos paralelos. Eles são projetados para lidar com uma alta capacidade de carga.

P4 Quais são os principais recursos e benefícios dos guias de movimento linear?

R4 Os guias de movimento linear são normalmente caracterizados por alguns recursos principais. Por exemplo, eles permitem um movimento linear preciso ao longo de um caminho reto. Os guias de movimento linear podem suportar cargas pesadas e são adequados para várias aplicações. Os guias de movimento linear também proporcionam um movimento linear suave com pouca resistência.
