Bloco de trilho guiado linear Hiwin

(5843 produtos disponíveis)

Sobre bloco de trilho guiado linear Hiwin

Tipos de Blocos de Trilho de Guia Linear HIWIN

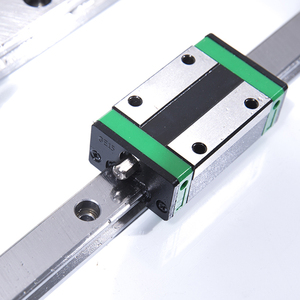

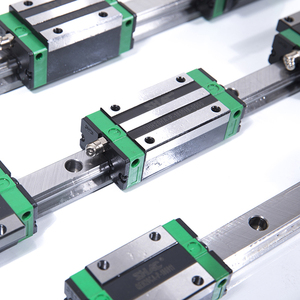

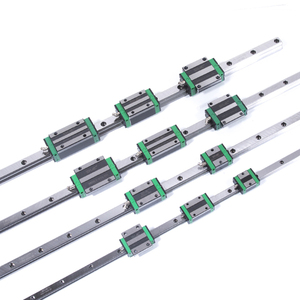

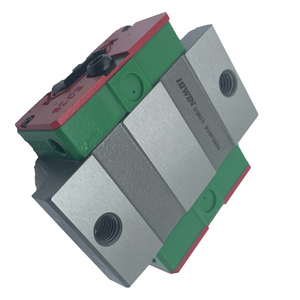

Devido à sua capacidade de carga e capacidade de manter a estabilidade da carga, os **blocos de trilho de guia linear HIWIN** são sistemas de movimento linear que permitem que os componentes deslizantes se movam ao longo de uma pista ou trilho de guia com baixo atrito. Os blocos lineares HIWIN são acoplados a trilhos de guia lineares. Eles formam o sistema que permite que as peças da máquina deslizem com pouco atrito.

Muitas variações do sistema de bloco e trilho de guia linear foram desenvolvidas. Elas incluem o seguinte:

  • Design de Bloco Quadrado

    Blocos de guia linear com blocos quadrados são comumente usados para suporte em peças de máquina de alto uso. É um design de bloco de guia linear frequentemente encontrado em máquinas que transportam pesos elevados e são propensas a serem usadas com frequência.

  • Blocos Finos

    Blocos finos são comumente usados em máquinas que exigem uma pequena quantidade de espaço para movimento. Os designs com apenas um trilho são normalmente usados para esses trilhos de guia lineares. Blocos de guia linear com designs finos são frequentemente usados em combinação com outros elementos para fazer as máquinas funcionarem de forma independente.

  • Blocos em Tandem

    Dois blocos de carga que operam em um único guia formam um bloco em tandem. Um bloco em tandem aumenta a capacidade de carga e melhora a estabilidade em aplicações onde cargas, momentos ou rigidez mais altos são necessários, como centros de usinagem, pórticos e equipamentos pesados. Exemplos incluem guias THK LM.

  • Blocos Circulantes

    Um bloco de guia linear com cada esfera e caminho de rolamento retornado por um separador é conhecido como bloco de retorno. Este tipo de guia é perfeito para máquinas que precisam de movimento linear enquanto procuram economizar espaço. Blocos lineares com blocos circulantes são comumente usados em equipamentos como impressoras 3D, roteadores CNC e linhas de montagem automatizadas. Exemplos incluem guias THK SR.

  • Blocos de Rolos Cilíndricos

    Devido à sua alta capacidade de carga e rigidez, os blocos de rolos cilíndricos são frequentemente empregados em aplicações de alta demanda e centros de máquinas. Eles suportam cargas pesadas e oferecem grande rigidez em situações exigentes como centros de usinagem, onde alta precisão é crucial. Instâncias incluem guias THK CR.

Especificações e Manutenção de Trilhos de Guia Linear Hiwin

Especificações

  • Comprimento: O comprimento dos trilhos de guia pode variar de algumas centenas até vários milhares de milímetros ou comprimentos personalizados, dependendo das necessidades específicas da aplicação. Trilhos mais longos podem ser obtidos juntando múltiplos trilhos.
  • Largura/Tamanho: A largura/tamanho do trilho de guia linear refere-se à profundidade do sulco no trilho que permite que um bloco contendo rolamentos deslize suavemente ao longo dele. Os tamanhos comuns incluem 15, 20, 25 comprimentos, etc. Um tamanho maior acomodaria cargas mais pesadas e distâncias mais longas.
  • Material: Trilhos de guia lineares são geralmente feitos de aço forte com um revestimento protetor ou liga de carbono para permitir capacidades adicionais de limite de peso e longevidade. No entanto, a liga de alumínio pode ser usada para aplicações mais leves, permitindo uma redução da massa total.
  • Capacidade de carga: Isso indica a carga máxima que um sistema de trilho de guia linear pode suportar enquanto ainda funciona corretamente e desgasta minimamente. Dependendo do tamanho e do material do trilho e do bloco, esse número pode variar de centenas a milhares de Newtons.
  • Classe de precisão: Os trilhos podem ser divididos em diferentes classes com base em seu nível de precisão. Por exemplo, A (padrão) C (alto). HIWIN possui classes de precisão A, B e H. Essas classes afetam diretamente e exclusivamente a repetibilidade geral, resolução e robustez de todo o sistema de movimento linear em relação a distúrbios externos.
  • Faixa de temperatura: A faixa de temperatura de operação especifica as temperaturas baixas/altas em que um trilho pode funcionar sem queda de desempenho. Os blocos de trilhos de guia linear HIWIN podem funcionar em -40ºC-80ºC.

Manutenção

  • Limpeza: Limpe os trilhos e os blocos com um pano limpo para remover poeira, sujeira e outros contaminantes. Use uma escova macia ou ar soprado para limpar o sulco do trilho de guia.

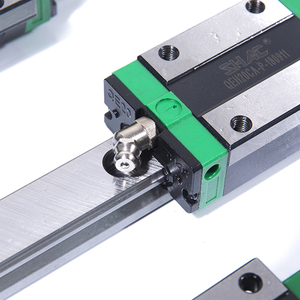

  • Lubrificação: Aplique regularmente lubrificante nas partes móveis dos trilhos e blocos de guia lineares. A lubrificação pode reduzir o atrito e o desgaste entre as superfícies de contato.
  • Inspeção: Inspecione regularmente os trilhos e blocos lineares HIWIN para verificar se há sinais de danos, como deformação, arranhões ou corrosão. Verifique se a folga de ajuste entre o trilho e o bloco está dentro da faixa especificada. Além disso, examine o ambiente de trabalho para garantir que não haja material particulado que possa afetar o desempenho dos trilhos e blocos de guia.

Cenários

  • Indústria de Manufatura:

    Na indústria de manufatura, as guias lineares Hiwin desempenham um papel vital em diferentes áreas como máquinas CNC, equipamentos de montagem e sistemas de automação, entre outros. Máquinas como máquinas CNC com guia linear HIWIN dependem fortemente de guias lineares.

  • Jogos e Entretenimento:

    Em jogos, entretenimento e parques de diversões, os trilhos de movimento linear ajudam a criar coisas como simuladores de movimento 3D para os jogadores desfrutarem de sistemas de posicionamento e muito mais.

  • Construção e Industrial:

    Trilhos de guia lineares são essenciais para máquinas-ferramentas como tornos, fresadoras e máquinas de corte que servem na fabricação industrial para garantir o movimento preciso e o posicionamento das peças de trabalho. Eles suportam painéis de controle, portas deslizantes, esteiras transportadoras e muito mais.

  • Infraestrutura Ótica:

    Trilhos de guia lineares suportam instrumentos ópticos como microscópios e telescópios, fornecendo plataformas estáveis para a imagem precisa e alinhamento de componentes ópticos.

Como escolher blocos de trilho de guia linear Hiwin

Ao escolher o bloco e trilho linear Hiwin, as seguintes considerações são cruciais.

  • Capacidade de carga

    Determine a capacidade de carga máxima do bloco a ser suportada. Considere fatores como a distribuição de peso e quaisquer aumentos potenciais de carga no futuro.

  • Tamanho e dimensões

    Escolha um tamanho e dimensão de bloco que atenda aos requisitos específicos da aplicação. Verifique se ele pode ser facilmente integrado ao design existente.

  • Comprimento de deslocamento

    Considere o comprimento de deslocamento ou distância necessários que o movimento linear precisa cobrir. Verifique se a guia linear selecionada pode acomodar o deslocamento necessário.

  • Precisão e exatidão

    Dependendo dos requisitos da aplicação, selecione um bloco com o nível de precisão e exatidão desejado para o movimento linear. Considere fatores como as necessidades de posicionamento e níveis de tolerância.

  • Opções de montagem

    Escolha um bloco com opções de montagem adequadas que atendam às necessidades específicas de integração. Considere fatores como restrições de espaço e estabilidade necessária.

  • Ambiente e proteção

    Considere as condições do ambiente operacional (por exemplo, temperatura, umidade, exposição à poeira) e selecione um bloco com recursos de proteção adequados (por exemplo, vedações, tampas) para garantir desempenho confiável e longevidade.

  • Orçamento e custo

    Avalie as restrições de orçamento do projeto e as considerações de custo. Equilibre os requisitos de desempenho com as limitações de orçamento para fazer uma seleção informada.

Bloco de Trilho de Guia Linear Hiwin Q&A

P1: Do que são feitos os Guias Lineares HIWIN?

R1: Os Guias Lineares HIWIN são feitos de aço carbono de alta qualidade e aço de liga com revestimentos especiais para maior durabilidade. A placa de atrito, que é crítica para garantir um movimento suave, é geralmente feita de um material composto projetado para minimizar o desgaste e o atrito.

P2: Como escolher o Guia Linear HIWIN?

R2: Para selecionar o Guia Linear HIWIN adequado, considere esses fatores: Capacidade de Carga: Determine o peso que o guia precisará suportar. Tamanho e Comprimento: As dimensões do guia devem atender aos seus requisitos de design. Classe de Precisão: Escolha um guia com a precisão necessária para sua aplicação. Rigidez Estática e Dinâmica: Essas propriedades afetam o desempenho do guia sob carga. Selado ou Não Selado: Guias selados oferecem melhor proteção contra contaminantes. Custo vs. Desempenho: Equilibre sua necessidade de qualidade com suas restrições de orçamento.

P3: Qual a diferença entre guia linear e trilho linear?

R3: Embora frequentemente usados como sinônimos, os termos "guia linear" e "trilho linear" podem ter diferenças sutis. Trilhos lineares geralmente se referem ao componente físico do trilho. Por outro lado, as guias lineares abrangem todo o sistema que fornece orientação direcional, incluindo os trilhos e quaisquer blocos de suporte ou rolamentos associados.
