Trilho linear série HGR

Tipos de trilhos lineares da série HGR

O sistema de trilhos lineares HGR foi projetado com o propósito integral de manter uma capacidade de carga excepcional, permitindo ao mesmo tempo um funcionamento suave. Um guia linear consiste em vários guias lineares para máquinas. Aqui estão alguns tipos de trilhos HGR destacados.

• HGR15

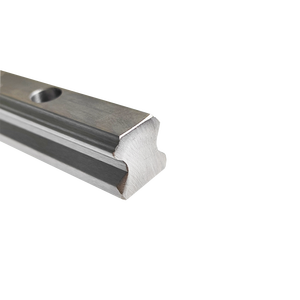

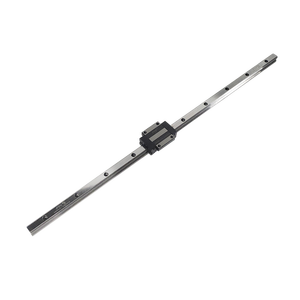

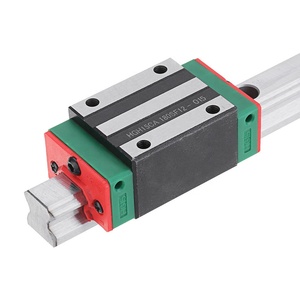

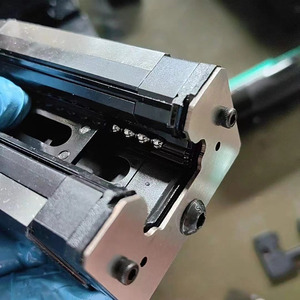

  O trilho de guia linear HGR15 é um tipo de sistema de movimento linear que fornece suporte para componentes em movimento ao longo de um caminho reto. Ele faz parte de um sistema de movimento linear que consiste em um trilho de guia e um bloco deslizante. O bloco deslizante contém rolamentos de esferas que rolam ao longo da pista dentro do trilho de guia, reduzindo o atrito e permitindo um movimento suave. O Slide Linear HGR15 é fabricado com uma estrutura de aço de alta qualidade que aumenta a precisão e a durabilidade para auxiliar nas operações da máquina.

• HGR20

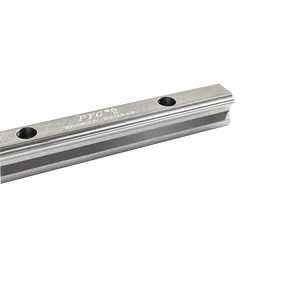

  O trilho de guia linear HGR20 funciona como o trilho de guia linear HGR15, mas com uma maior capacidade de carga devido ao tamanho maior. O Slideway Linear HGR20 fornece alta capacidade de carga e rigidez em várias aplicações industriais.

  Ele tem o formato de um quadrado e usa um rolamento de esferas de recirculação para reduzir o atrito entre o elemento móvel e o trilho, o que na maioria dos casos acontece linearmente (em linha reta). O Slide Linear HGR20 também está disponível em diferentes comprimentos para se adequar a várias configurações de máquina.

• HGR25

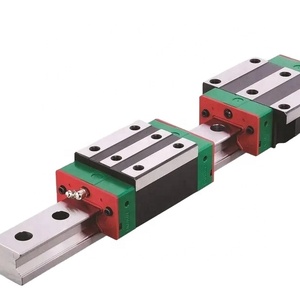

  O trilho de guia linear HGR25 é maior que o trilho HGR20, aumentando sua capacidade de carga e empregando operações de alto desempenho. Ele funciona de forma semelhante, fornecendo suporte e facilitando o movimento linear suave para máquinas que exigem alta rigidez e alta capacidade de carga em ambientes exigentes. Os trilhos HGR são ideais para uso em máquinas CNC, equipamentos de automação e outras aplicações de engenharia de precisão.

Especificação e Manutenção do Trilho Linear Série HGR

Os trilhos lineares HGR com LGV (Veículo Guiado a Laser) estão disponíveis em diferentes comprimentos, com um comprimento máximo de 6.000 mm até o momento. A capacidade de carga para esses trilhos lineares pode variar de 0,11 kN a 14,6 kN. A tabela de especificações a seguir ilustra as capacidades de carga para vários tamanhos de trilhos lineares HGR.

Juntamente com a capacidade de carga, as dimensões, incluindo a altura e a largura, também são fornecidas na tabela.

• Tamanho HGR

• Comprimento (mm)

• Capacidade de Carga (kN)

• Altura (mm)

• Largura (mm)

HGR15

3.000

0,11

15

19

• HGR20

  6.000

  2,57

  20

  24

• HGR25

  6.000

  6,67

  25

  28

• HGR30

  6.000

  14,6

  30

  36

Como visto na tabela, quanto menor o tamanho do trilho de guia linear, menor sua capacidade de carga. Além disso, a altura e a largura de cada trilho linear serão diferentes de acordo com sua capacidade de carga e função. Para garantir sua longevidade e capacidade de suportar cargas, os trilhos lineares HGR devem ser mantidos adequadamente. As seguintes dicas de manutenção ajudarão a manter os trilhos de guia linear funcionais por muito tempo.

• Limpeza Regular: Use um pano macio sem fiapos para limpar o trilho linear. Evite usar lã de aço ou outro material áspero que possa deixar detritos no trilho de guia.
• Lubrificação: Os usuários devem garantir que os trilhos de guia linear estejam bem lubrificados. As peças móveis mecânicas precisam ter graxa ou óleo para que o movimento suave seja habilitado.
• Limpe após a Desmontagem: Em um cenário em que o trilho linear precisa ser desmontado, certifique-se de limpar ambas as partes antes de remontá-las. Isso garantirá que não haja sujeira ou detritos deixados que possam afetar a funcionalidade.
• Evite Sobrecarga: Cada trilho linear possui sua própria capacidade de carga. Ao usar um trilho linear HGR, certifique-se de que a capacidade de peso não seja excedida, pois isso pode afetar a vida útil do trilho.
• Evite Contaminação: Os guias de trilho são afetados por fatores ambientais como poeira e detritos. Certifique-se de que o ambiente circundante esteja limpo para que não ocorra contaminação.

Cenários

Os trilhos lineares HGR se aplicam em várias indústrias e campos devido à sua versatilidade. Abaixo estão descritos alguns cenários de uso para os trilhos HGR.

• Indústrias de Manufatura e Processamento: Os trilhos lineares HGR servem como partes essenciais para máquinas como máquinas de corte, fresadoras, tornos e dispensadores. Os trilhos HGR guiam os componentes da máquina, garantindo que eles atinjam o processamento preciso e os movimentos estáveis. A robótica usa trilhos lineares para suas juntas e braços, permitindo que o robô tenha um movimento livre.
• Dispositivos Óticos e Equipamentos Médicos: Sem dúvida, os equipamentos médicos e os dispositivos óticos são instrumentos de precisão. Os slides lineares HGR garantem precisão e confiabilidade ao mover os componentes da máquina. Como resultado, equipamentos médicos como máquinas de ressonância magnética, máquinas de raios-X e espectrômetros atingem a precisão desejada. Alguns dispositivos ópticos podem usar trilhos HGR para atingir foco e zoom.
• Aplicações Aeroespaciais: A indústria aeroespacial exige movimentos precisos e suaves de objetos pesados. Isso é conseguido usando trilhos lineares HGR em simuladores espaciais, montagens de satélites e telescópios e câmaras de contenção. Os slides lineares também são usados nos braços robóticos que montam componentes de tecnologia espacial, como satélites e foguetes.
• Transporte: Os trilhos HGR são comumente usados em sistemas de elevação. Os trilhos HGR são a espinha dorsal de elevadores e escadas rolantes. Eles garantem que a plataforma se mova suavemente e de forma estável. Alguns sistemas robóticos que movimentam cargas e mercadorias também usam trilhos HGR para atingir um movimento estável e preciso.
• Aplicações Automotivas: A indústria de aplicações automotivas usa trilhos HGR para linhas de montagem na fabricação. Eles também são usados em máquinas de pick-and-place, máquinas CNC e sistemas de esteiras transportadoras. Os trilhos HGR suportam as máquinas que envolvem precisão de alto nível no posicionamento de peças automotivas e na montagem de componentes automotivos.

Como escolher trilhos lineares da série HGR

• Capacidade de carga:

  Confirme a capacidade de carga. Calcule a carga útil e quaisquer fatores adicionais, como aceleração e momentos de flexão. Selecione trilhos lineares que possam suportar a carga desejada, proporcionando uma margem de segurança.

• Tamanho e perfil:

  Considere as dimensões e o perfil do trilho linear. Escolha um tamanho que se ajuste aos requisitos da aplicação e forneça suporte suficiente para a plataforma ou componente móvel.

• Precisão e tolerância:

  Determine o nível de linearidade e planicidade necessários para a aplicação. Escolha trilhos lineares com uma precisão e tolerâncias que atendam à funcionalidade e ao desempenho desejados.

• Material e revestimento:

  Selecione o material apropriado, como aço carbono ou liga de alumínio, com base no ambiente de aplicação e nos requisitos. Considere o revestimento, como galvanização ou pintura em pó, para proteção adicional.

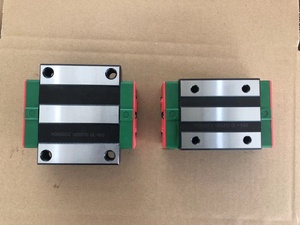

• Compatibilidade com blocos lineares:

  Certifique-se de que o trilho linear selecionado seja compatível com os blocos lineares usados. Verifique as especificações e o projeto para obter o ajuste e a funcionalidade adequados.

• Custo:

  Avalie o custo dos trilhos lineares e blocos HGR, equilibrando as restrições orçamentárias com as considerações de desempenho e qualidade. Considere o valor de longo prazo e os custos potenciais de manutenção e substituição.

Perguntas e Respostas sobre o Trilho Linear Série HGR

P1: Como instalar trilhos HGR?

A1: Use uma superfície limpa e plana para criar uma plataforma de instalação de movimento linear. Fixe um bloco do sistema de movimento linear na plataforma de instalação. Certifique-se de que o bloco HGR se mova livremente para frente e para trás. Em seguida, utilize o bloco HGR como modelo para marcar os furos de montagem na plataforma de instalação. Em seguida, remova o bloco HGR e faça os furos de montagem de acordo com as marcas. Posteriormente, fixe o trilho HGR na plataforma de instalação e certifique-se de que o bloco HGR possa deslizar sobre o trilho HGR suavemente.

P2: Qual é melhor, HGR ou HGH?

A2: O uso de trilhos HGR com guias LM é comum em cenários que exigem alta rigidez e capacidade de carga, como máquinas-ferramentas. Portanto, as combinações de trilhos HGR e blocos LM geralmente são mais adequadas para ambientes industriais. Por outro lado, o guia HGH geralmente apresenta bom desempenho na maioria dos aspectos e é mais aplicável ao uso comum. Além disso, os trilhos HGR suportam carga pontual, tornando-os ideais para muitas atividades comerciais, incluindo centros de dados NTT.

P3: A altura do trilho linear importa?

A3: A altura de um trilho linear realmente importa ao selecionar o trilho apropriado para uma aplicação específica. É essencial considerá-lo porque, geralmente, a altura do trilho está diretamente relacionada à capacidade de carga e ao fator de forma do mecanismo necessário.
