Roteador modbus rs485 ethernet

Tipos de roteadores Modbus Ethernet RS485

Um roteador Modbus é geralmente usado para conectar dispositivos com diferentes protocolos de comunicação. Ele ajuda a fornecer comunicação suave entre dispositivos que usam o protocolo Modbus e aqueles que usam outros protocolos, como RS485. O roteador Modbus pode converter mensagens entre o Modbus e o outro protocolo para que possam ser entendidas e transferidas corretamente. Isso ajuda os dispositivos habilitados para Modbus, como equipamentos industriais e sensores, a trabalhar em conjunto com sistemas que usam outros protocolos.

O objetivo de um roteador Modbus é permitir a colaboração entre diferentes sistemas em situações em que eles não falam a mesma linguagem. Ele garante que os dados podem ser enviados para frente e para trás, conectando dispositivos que usam métodos de comunicação diferentes. Isso permite que as pessoas construam sistemas integrados que aproveitam equipamentos de vários fabricantes usando um roteador Modbus para superar as diferenças entre os protocolos de comunicação.

Eles podem servir como uma ponte entre redes Modbus TCP/IP e dispositivos seriais Modbus RTU/ASCII, permitindo comunicação perfeita entre diferentes implementações Modbus.

Um roteador Modbus RS485 pode ser classificado com base no número de portas e opções de implantação:

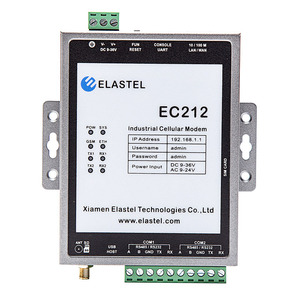

• Gateways Modbus de Porta Única: Esses dispositivos geralmente têm uma porta para conectar escravos Modbus e uma porta para conectar ao mestre Modbus. Um gateway Modbus de porta única pode ter uma porta RS485 para conectar dispositivos escravos Modbus e uma porta Ethernet para conectar a um dispositivo mestre Modbus em rede. Gateways de porta única permitem conectar um escravo Modbus a um mestre Modbus em rede usando diferentes padrões de comunicação.
• Gateways Modbus Multiport: Esses dispositivos têm várias portas para conectar escravos e mestres Modbus, permitindo conexões entre dispositivos em diferentes padrões de comunicação. Alguns podem suportar interfaces RS232, RS485 e RS422 para ligação a escravos Modbus usando diferentes interfaces seriais. Os terminais em um gateway Modbus multiport permitem conectar muitos dispositivos escravos Modbus para que eles possam ser conectados em rede.

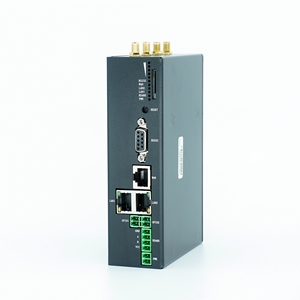

• Montagem em Trilho DIN Versus Montagem na Parede: Os roteadores Modbus podem ser montados em um trilho DIN ou instalados diretamente em uma parede, dependendo das necessidades da aplicação. As montagens em trilho DIN são adequadas para armários de controle onde os dispositivos podem ser facilmente instalados em um trilho DIN padrão para organização e economia de espaço. As opções de montagem na parede funcionam melhor quando não há necessidade de se encaixar dentro de um gabinete de equipamento, permitindo a montagem direta em áreas de parede disponíveis em um espaço de trabalho. A escolha entre trilho DIN ou montagem na parede depende se o roteador será contido dentro de outros dispositivos ou se precisa ser instalado em paredes como um componente exposto.

Funções e recursos dos roteadores Modbus Ethernet RS485

O roteador Modbus Ethernet RS485 vem com várias funções e recursos que aprimoram a comunicação, segurança, conveniência, flexibilidade e compatibilidade.

• Segurança da rede

  Muitos roteadores geralmente têm firewalls integrados para melhorar a segurança da rede. Alguns roteadores Modbus Ethernet também usam uma VPN (Rede Privada Virtual) que garante a transmissão de dados criptografados. O protocolo seguro ajuda os usuários remotos a acessar com segurança a rede privada.

• Faixa de transmissão de dados

  O roteador possui muitas tecnologias de transmissão de dados. Modbus RTU sobre TCP transmite dados em faixas dependendo das taxas de baud de 1200 baud a 115200 baud. Um cabo RS485 trançado pode ir até 4000 pés a 19200 bps, enquanto um cabo blindado pode atingir até 6000 pés na mesma velocidade. O Ether-Net/IP produz uma rede industrial que pode transmitir dados a 100m, enquanto o Profibus DP pode transmitir dados a 1000m.

• Resistência ambiental

  O roteador é resistente à poeira e à água. Alguns modelos podem até suportar condições climáticas, como temperaturas extremas, umidade e vibrações. Os roteadores Modbus de grau marinho são feitos com materiais anticorrosivos que podem suportar a exposição à água salgada.

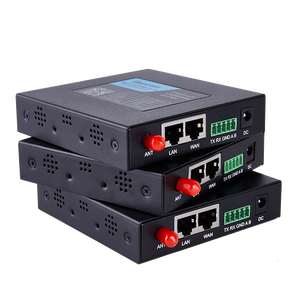

• Portas múltiplas

  Os roteadores Ethernet incluem várias portas que permitem a integração com outros dispositivos. Alguns modelos incluem portas seriais, portas RS-232 ou RS-422/485, portas Ethernet e portas de entrada/saída digitais.

• Baixo consumo de energia

  Os roteadores Modbus vêm com microprocessadores ou microcontroladores de baixo consumo que usam menos energia. O baixo consumo de energia ajuda a reduzir os custos operacionais e é frequentemente usado em dispositivos portáteis.

• Atualizações de firmware

  Os roteadores Modbus são como computadores, pois possuem firmware com um sistema operacional embutido. O firmware exige atualizações periódicas para atualizações que aprimoram as funções e aplicações do roteador.

• Conectividade multiprotocolo

  Os roteadores Modbus suportam vários protocolos, como Modbus TCP/IP, Modbus RTU, Ethernet/IP, TCP, UDP, MQTT, Serial-to-Ethernet, RS485 e RS232. Cada protocolo tem recursos e aplicações para transmissão de dados.

• Montagem em trilho DIN

  Muitos roteadores Ethernet RS485 podem ser montados em um painel ou trilho DIN. A instalação de encaixe é principalmente usada para dispositivos elétricos em armários de controle ou configurações industriais. Ele ocupa menos espaço e garante o equipamento.

• Ampla faixa de alimentação

  O roteador funciona com várias tensões de alimentação, variando de 5 a 48 VDC. A maioria dos modelos possui uma ampla faixa de alimentação, o que aumenta a compatibilidade e ajuda os usuários a solucionar problemas de dispositivos.

Cenários

O roteador Modbus Ethernet para RS485 encontra aplicação em várias indústrias e sistemas onde comunicação de dados confiável e integração entre dispositivos Ethernet e RS-485 são necessárias.

• Automação Industrial: Em ambientes industriais, o roteador Modbus pode conectar dispositivos Modbus RTU, como PLCs, sensores e controladores em uma rede RS-485 a um sistema de controle baseado em Ethernet. Isso permite o monitoramento remoto, coleta de dados e integração de dispositivos RS-485 em sistemas SCADA ou plataformas em nuvem.

• Gerenciamento de Utilitários: As empresas de serviços públicos que dependem do Modbus RTU para geração de medidores, monitoramento ou controle de dispositivos em subestações ou locais remotos podem usar um roteador RS-485 para Ethernet para coletar dados em tempo real de dispositivos Modbus e torná-los acessíveis por meio de Ethernet para análise de dados ou fins operacionais.

• Gerenciamento de Edifícios: O roteador de fácil uso pode ser usado para integrar periféricos de sistemas de gerenciamento de edifícios (BMS), como chillers, caldeiras ou sistemas de controle de acesso para fornecer monitoramento e controle centralizado de dispositivos RS-485 Modbus dentro de uma plataforma BMS.

• Sistemas de Transporte: No setor de transporte, um conector Ethernet RS-485 pode conectar dispositivos habilitados para Modbus, como medidores, registradores de dados ou controladores em veículos ou na infraestrutura de transporte a um sistema de monitoramento central para rastreamento de dados em tempo real e análise.

• Manufatura: Em um ambiente de manufatura, o roteador de ponte Modbus pode facilitar a comunicação entre dispositivos Modbus RTU, como controladores de máquina, sensores e registradores de dados em uma rede RS-485 e um broker MQTT ou armazenamento em nuvem para análise de dados e integração de IoT.

• Agricultura: Em aplicações agrícolas, um roteador Ethernet para RS-485 pode conectar sensores Modbus RTU, como estações meteorológicas, sensores de umidade do solo ou controladores de irrigação em uma rede RS-485 a um software de gerenciamento de fazendas para monitoramento remoto e tomada de decisões.

Como escolher um roteador Modbus Ethernet RS485

Considere os seguintes fatores ao escolher um roteador Modbus.

• Necessidades da aplicação:

  Defina os requisitos do projeto ou sistema. Considere fatores como o número de dispositivos, o tipo de dados sendo transmitidos, a distância entre os dispositivos e a taxa de dados necessária. Determine se outros protocolos precisam ser integrados junto com o RS485.

• Segurança de dados:

  Leve em consideração as necessidades de segurança, especialmente se dados confidenciais estiverem sendo transmitidos. Procure roteadores que ofereçam medidas de segurança robustas, como criptografia de dados, autenticação de usuários e controles de acesso. Considere os recursos de segurança do roteador, como firewalls integrados, sistemas de detecção de intrusão e suporte de VPN (Rede Privada Virtual).

• Tamanho e complexidade da rede:

  Se a rede envolver um grande número de dispositivos ou exigir configurações complexas de roteamento e rede, considere um roteador mais avançado com maior escalabilidade e flexibilidade.

• Opções de conectividade:

  Avalie as opções de conectividade do roteador para garantir a compatibilidade com a infraestrutura existente. Considere se o roteador suporta recursos como DNS Dinâmico (DDNS) para acesso remoto a dispositivos com endereços IP dinâmicos.

• Ferramentas de diagnóstico e monitoramento:

  Avalie as ferramentas e recursos fornecidos pelo roteador para monitorar e solucionar problemas de conectividade de rede, transmissão de dados e status do dispositivo.

• Suporte técnico e documentação:

  Considere o nível de suporte técnico e recursos fornecidos pelo fabricante ou fornecedor do roteador. Certifique-se de que documentação adequada, guias de instalação, recursos de solução de problemas e canais de suporte estão disponíveis para auxiliar durante a implantação e manutenção.

• Licença e conformidade:

  Verifique se há algum requisito legal ou regulatório para o roteador Modbus. Garanta a conformidade com os padrões e certificações da indústria relevantes para o caso de uso específico.

• Compatibilidade com sistemas existentes:

  Determine se o roteador se integra perfeitamente à infraestrutura existente, incluindo dispositivos, protocolos de comunicação e arquitetura de rede.

• Escalabilidade:

  Considere o potencial de escalabilidade do roteador, permitindo futuras expansões de dispositivos, crescimento da rede ou aumento dos requisitos de transferência de dados.

• Custo e orçamento:

  Avalie o custo do roteador, levando em consideração seus recursos, desempenho e valor a longo prazo. Certifique-se de que o roteador selecionado esteja alinhado com o orçamento e os recursos financeiros da organização.

Q&A

P: Qual é o propósito de um roteador Modbus?

R: A função principal de um roteador Modbus é conectar vários dispositivos, sistemas e redes habilitados para Modbus. Modbus é um protocolo de comunicação industrial comumente usado para integrar e trocar dados entre equipamentos em indústrias como manufatura, automação e controle de processos.

P: Ethernet 485 pode ser feito?

R: Sim, é possível conectar um dispositivo Ethernet a um dispositivo RS-485. No entanto, os dispositivos devem se comunicar usando o mesmo protocolo. Nesse caso, o protocolo Modbus permite a comunicação entre os dois.

P: Quais são as desvantagens do RS485?

R: O RS-485 tem algumas desvantagens, incluindo: comprimentos de cabo e taxas de baud limitadas (para algumas aplicações), falta de detecção de erros, topologia de rede complicada (em comparação com o RS-232) e suscetibilidade a ruído em um ambiente industrial hostil.
