Trilho de guia linear curvo e bloco

Tipos de trilho de guia linear curvo e blocos

Um **trilho de guia linear curvo** é um trilho de guia curvo que cria um caminho para o movimento linear. Funciona bem com o bloco de guia linear curvo, que é projetado para se mover ao longo do trilho curvo. Juntos, eles permitem um movimento suave e preciso ao longo de caminhos curvos. Eles estão disponíveis nos seguintes tipos:

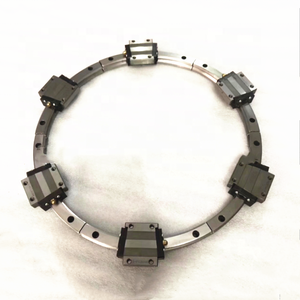

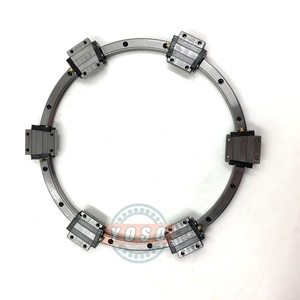

• Guia Linear Circular

  Um trilho de guia linear circular permite o movimento ao longo de um caminho circular. É comumente usado em conjunto com um elemento rotativo ou deslizante para permitir o movimento circular. O trilho de guia circular pode ser montado horizontal ou verticalmente para alcançar diferentes aplicações. Uma aplicação típica do trilho de guia linear curvo circular é em mecanismos de carrossel, design de máquinas personalizadas ou peças de trabalho rotativas em máquinas CNC.

• Guia Linear Curvo Personalizado

  Guias lineares curvas personalizadas são produzidas para atender às necessidades distintas do projeto. Guias personalizadas estão disponíveis em uma variedade de formas, raios e comprimentos com a opção de adicionar acessórios como paradas, suportes ou vários tipos de acionamento. Além disso, guias lineares curvas sob medida podem ser projetadas para se ajustar a uma capacidade de carga ou requisito de material específico.

  Embora os produtos personalizados sejam mais caros, eles são uma boa opção para aplicações complexas e exclusivas. Eles garantem a integridade do projeto e garantem o desempenho otimizado do sistema.

• Guia Linear Espiral

  Um guia linear espiral, também conhecido como guia linear helicoidal, permite o movimento ao longo de um caminho espiral (ou helicoidal). É usado em aplicações onde é necessário movimento em espiral, como sistemas de transporte. O trilho de guia pode ser fixado em um ângulo para que não seja vertical, horizontal ou totalmente em um ângulo. Um exemplo de aplicação de um guia linear espiral é em um sistema de transportador helicoidal ou de parafuso.

Especificações e manutenção de trilhos e blocos de guia linear curvos

Especificações

• Raio da curva: Isso se refere ao raio da curvatura do trilho de guia. Os raios comuns incluem R100, R150, R200, etc.
• Comprimento curvo: O comprimento da parte curva do trilho de guia linear curvo. O comprimento curvo determina a parte do movimento linear fornecida. Por exemplo, um guia circular pode ter um comprimento curvo de 180 graus ou um comprimento curvo de semicírculo de 360 graus.
• Largura da pista: Corresponde à largura do bloco, que determina a capacidade de carga e a estabilidade do sistema de movimento. Por exemplo, trilhos em miniatura ou de largura estreita são adequados para cargas leves e espaços compactos, enquanto trilhos de largura ampla são usados para cargas pesadas e aplicações em grande escala.
• Material e tratamento de superfície: O material do trilho de guia e o acabamento da superfície afetam sua capacidade de carga, durabilidade e resistência à corrosão. Uma opção é um trilho de guia linear de liga de alumínio anodizado duro, que fornece resistência e resistência à corrosão. Outra é o trilho de guia linear de aço carbono galvanizado, que oferece durabilidade e proteção contra fatores ambientais, graças à galvanização.
• Capacidade de carga: Os trilhos de guia linear curvos podem suportar cargas variadas, dependendo de seu projeto, configuração e materiais. Eles são geralmente indicados como peso de carga máximo ou classificação de carga.

Dicas de manutenção

• Limpeza regular: É essencial manter a superfície do trilho e do bloco limpos para evitar o acúmulo de poeira, detritos e outros contaminantes. Portanto, é aconselhável usar periodicamente ar comprimido ou um pano limpo para limpar suavemente quaisquer objetos estranhos ou poluentes visíveis. Para uma limpeza mais completa, um solvente pode ser usado para umedecer um pano para limpar quaisquer lubrificantes residuais e sujeira.
• Lubrificação: Os guias lineares curvos funcionam melhor e duram mais quando lubrificados regularmente. O procedimento de lubrificação requer a limpeza do guia e do bloco antes de aplicar uma camada uniforme de lubrificante para reduzir o atrito e o desgaste entre as superfícies deslizantes. Após a lubrificação, o excesso de lubrificante deve ser limpo do trilho e do bloco, e a parte móvel deve ser movida para distribuir o lubrificante uniformemente ao longo de seu comprimento.
• Inspeção: A inspeção periódica do sistema de guia é vital para identificar com antecedência quaisquer possíveis danos. Durante a inspeção, deve-se procurar sinais incomuns de desgaste ou danos, como folga, ruído ou resistência ao movimento, deformação ou desalinhamento, entre outros. Se algum defeito for detectado, ações corretivas apropriadas devem ser tomadas imediatamente para evitar falhas no sistema.
• Considerações ambientais: É necessário considerar o ambiente em que o guia linear curvo está operando. Temperatura extrema, umidade ou exposição a produtos químicos e poeira podem exigir um cronograma de manutenção mais frequente e o uso de componentes selados ou à prova de poeira.

Cenários de trilhos e blocos de guia linear curvos

• Indústria de máquinas:

  Um trilho de guia linear curvo e um bloco auxiliam várias máquinas industriais a atingir um movimento mais suave e controlado, ocupando menos espaço. Isso resulta em maior produtividade.

• Juntas de robôs:

  Um bloco e trilho de guia linear curvo é ideal para construir as juntas de um robô. O guia curvo permitirá que o robô se mova e opere com maior precisão e facilidade, impulsionando o desempenho e a confiabilidade.

• Equipamentos de embalagem:

  O uso de um trilho de guia linear curvo e um bloco em conjunto com uma máquina de embalagem resulta em um posicionamento mais preciso do produto, controle preciso dos componentes de embalagem e maior eficiência operacional geral.

• Dispositivos médicos:

  Um trilho de guia linear curvo e um bloco são comumente usados na montagem de dispositivos médicos para controle de movimento. Isso permite que dispositivos como robôs cirúrgicos, equipamentos de diagnóstico e sistemas de imagem funcionem com precisão e confiabilidade.

• Aplicações aeroespaciais:

  Um trilho de guia linear curvo e um bloco são frequentemente usados em uma aplicação aeroespacial para atingir movimentos precisos e controle na montagem de instrumentos sensíveis e componentes de espaçonaves.

• Indústria de móveis:

  Na indústria, um trilho de guia linear curvo e um bloco são usados para criar portas deslizantes e divisórias, permitindo uma operação suave e sem esforço de produtos de móveis.

• Sistemas de transporte:

  Um trilho de guia linear curvo e um bloco são comumente usados em um sistema de transporte para mudar a direção da correia transportadora, obtendo assim operações suaves e precisas.

• Linhas de montagem de automóveis:

  Em uma linha de montagem de automóveis, um trilho de guia linear curvo e um bloco são frequentemente usados em ferramentas de máquina e braços robóticos para posicionamento preciso e controle de movimento. Isso melhora a eficiência e a precisão da montagem de veículos.

Como escolher trilhos e blocos de guia linear curvos

As seguintes dicas ajudarão os compradores de negócios da indústria de máquinas a selecionar o trilho e bloco de guia linear curvo certo para suas aplicações específicas.

• Avaliação da capacidade de carga

  Primeiro, avalie as cargas que o sistema de guia linear curvo suportará. Selecione um guia linear curvo com um trilho e um bloco projetados para suportar o peso da carga. Escolha um sistema com um fator de segurança acima da carga máxima estimada para evitar falhas prematuras devido ao excesso do limite de carga.

• Raio e curvatura

  Determine se a aplicação requer um guia curvo com um determinado raio. Trilhos curvos vêm com diferentes raios para atender às diversas necessidades de design de máquinas. Certifique-se de que a curvatura do guia corresponda ao caminho de movimento pretendido.

• Precisão e precisão

  Escolha um guia linear curvo que forneça o nível de precisão necessário para os requisitos de posicionamento e repetibilidade da aplicação. Considere a construção do guia, o sistema de rolamentos e como eles contribuem para sua capacidade de oferecer o nível desejado de precisão.

• Adequação ambiental

  Escolha um guia linear curvo que funcione bem no ambiente onde será instalado. Para desafios como exposição a poeira, umidade ou produtos químicos, escolha um sistema de guia com recursos de proteção, como vedações ou trilhos cobertos.

• Instalação e alinhamento

  Considere a facilidade de instalação e alinhamento ao selecionar um guia linear curvo. Alguns guias vêm com recursos como furos pré-perfurados ou ferramentas de alinhamento que simplificam o processo de instalação. Escolha um guia que minimize o tempo de montagem e o esforço necessário para o alinhamento correto.

• Substituição e reparo

  Antes de tomar uma decisão, considere a disponibilidade de peças de reposição e serviços de reparo para o sistema de guia linear curvo escolhido. Pesquise fornecedores que possam fornecer acesso rápido a componentes sobressalentes, se necessário, para manter a continuidade operacional e evitar longos tempos de inatividade.

Perguntas e respostas

P1: Qual a diferença entre um trilho de guia e um bloco de trilho de guia?

A1: Em um sistema de movimento linear, o trilho de guia fornece o caminho, enquanto o bloco de guia é o componente móvel que desliza ao longo do trilho, garantindo um movimento suave.

P2: Quais são algumas tendências no mercado de trilhos de guia linear?

A2: O mercado está tendendo para a miniaturização, integração e guias inteligentes. Os trilhos de guia linear curvos estão sendo projetados para serem mais compactos, com a integração de múltiplas funcionalidades em um único componente. Além disso, trilhos inteligentes com capacidades de automonitoramento também estão sendo desenvolvidos.

P3: Como se instala um trilho de guia linear curvo?

A3: Para instalar um trilho de guia linear curvo, primeiro, prepare a superfície de montagem e, em seguida, posicione o trilho para alinhamento. Depois disso, curve o trilho em seções e, em seguida, prenda-o com fixadores adequados. Finalmente, teste o alinhamento e ajuste conforme necessário.
