Router CNC com sistemas rotativos

Tipos de roteadores CNC com sistemas rotativos

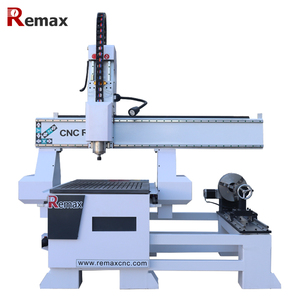

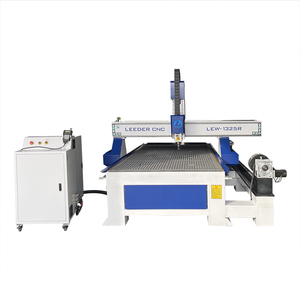

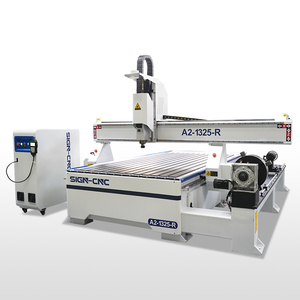

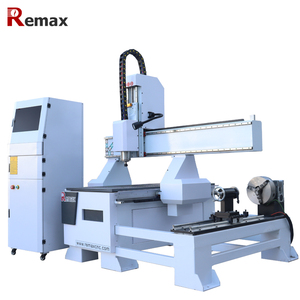

Um roteador CNC (controle numérico computadorizado) com um eixo rotativo é uma máquina que pode cortar, esculpir e gravar materiais em 3D. Os sistemas rotativos permitem que o roteador CNC trabalhe em objetos cilíndricos, como troncos ou canos. Existem geralmente dois tipos de sistemas rotativos para roteadores CNC: mesas rotativas tipo disco e eixos rotativos cilíndricos.

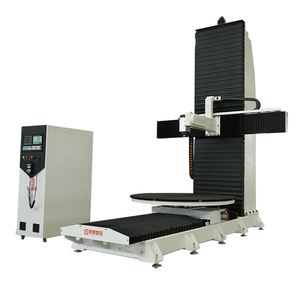

• Mesas rotativas tipo disco: Uma mesa rotativa é normalmente montada na base da máquina. Ela permite que a fresa se aproxime da peça de trabalho a partir de diferentes ângulos verticais. Isso é ótimo para fazer gravações ou esculpir desenhos na lateral de um objeto cilíndrico.

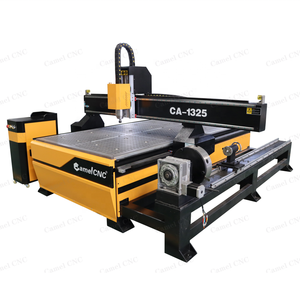

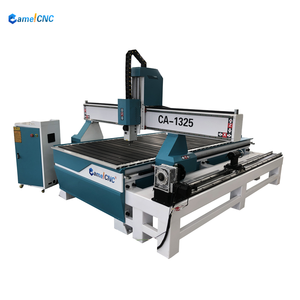

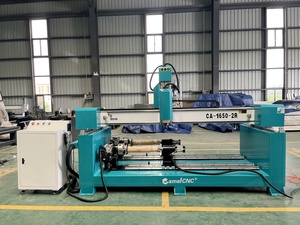

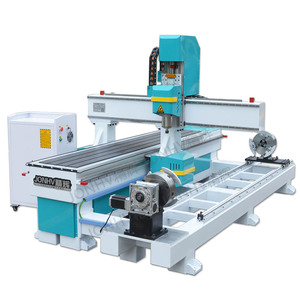

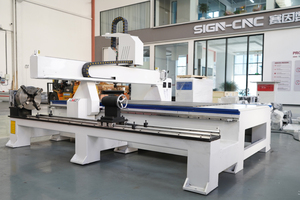

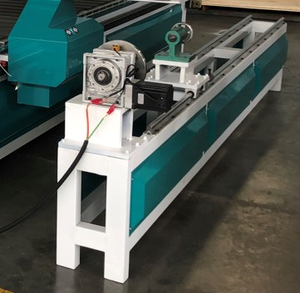

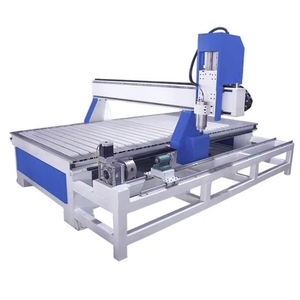

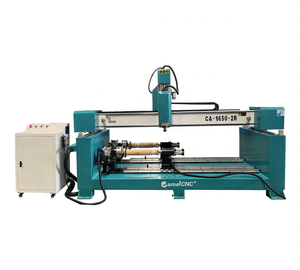

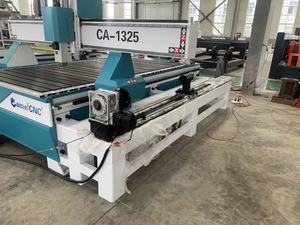

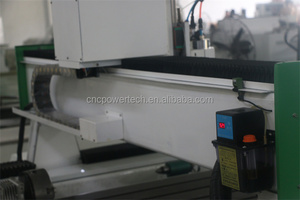

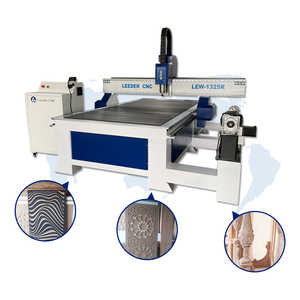

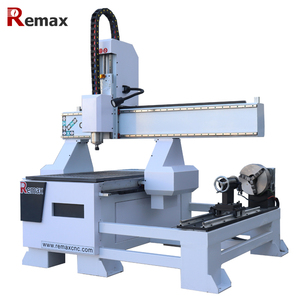

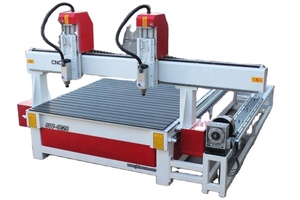

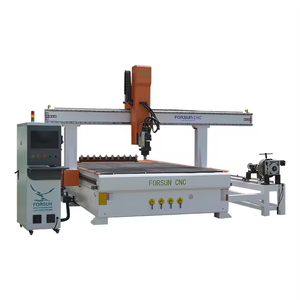

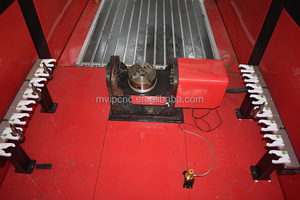

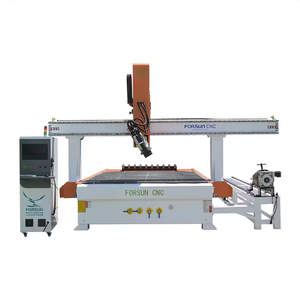

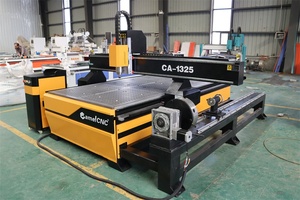

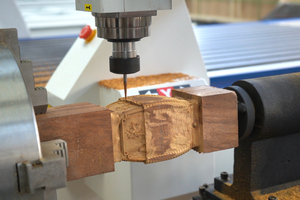

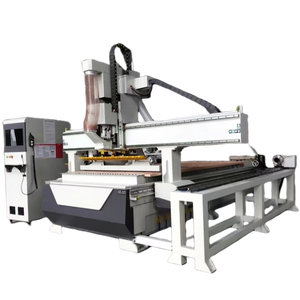

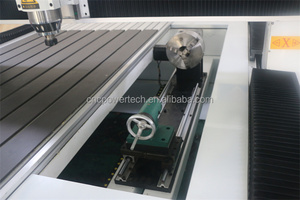

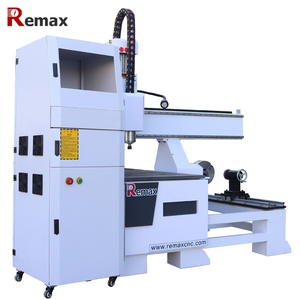

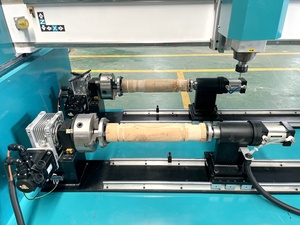

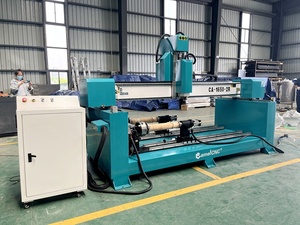

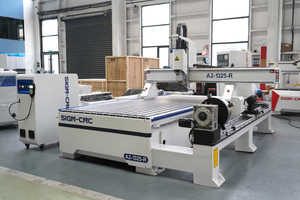

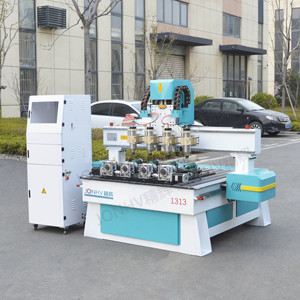

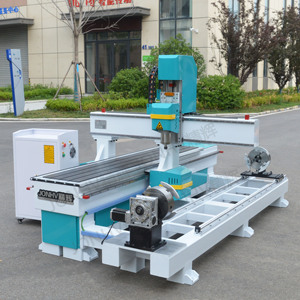

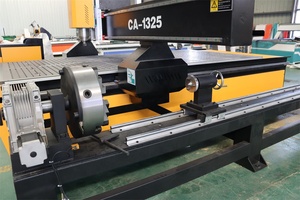

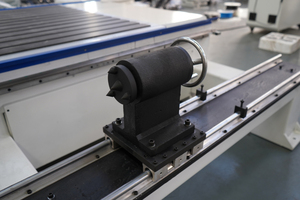

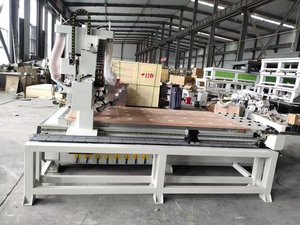

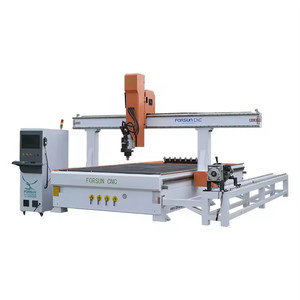

• Eixos rotativos cilíndricos: Outro nome para isso é um 4º eixo. Ele funciona como um eixo rotativo comum, mas normalmente possui uma mesa ou gabarito que mantém a peça de trabalho no lugar. Alguns roteadores CNC com um 4º eixo rotativo também possuem um redutor de velocidade rotativa para que as peças de trabalho possam girar suavemente e serem cortadas com precisão. O 4º eixo é ideal para roteadores CNC destinados à carpintaria. A funcionalidade de um roteador CNC com um 4º eixo depende se há um redutor de velocidade rotativa.

Além do sistema rotativo, uma máquina de roteador CNC é categorizada de acordo com o material em que funciona melhor.

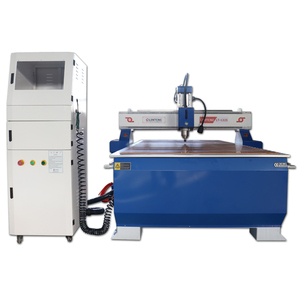

• Roteador CNC de madeira: Este tipo de máquina CNC pode trabalhar em madeira e materiais semelhantes à madeira, como MDF e aglomerado. Um acessório comum que geralmente acompanha um roteador CNC de madeira é uma aparadora de borda. Outros acessórios incluem, mas não se limitam a, uma bomba de vácuo, um scanner a laser e sistemas de troca automática de ferramentas (ATC).
• Roteador CNC de metal: Um roteador CNC de metal corta e esculpe diferentes tipos de metais (ferrosos e não ferrosos) usando fresas de metal duro. Algumas dessas máquinas possuem sistemas ATC que permitem que elas usem mais de 20 ferramentas. As ferramentas extras usadas resultam em tempos de processamento mais rápidos para peças de trabalho de metal. Dependendo do projeto, uma máquina de roteador CNC de metal pode ter uma velocidade do eixo de entre 500 e 60.000 RPM.

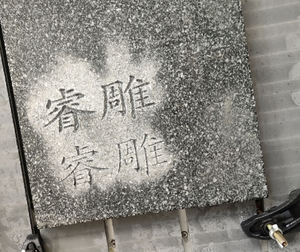

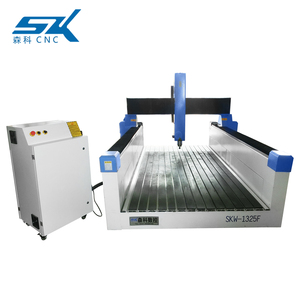

• Roteador CNC de pedra: Este tipo de roteador CNC pode esculpir vários tipos de material de pedra, como mármore, granito e pedra artificial. O material das peças de trabalho às vezes pode ter até 2000 mm x 3000 mm. Algumas máquinas de roteador CNC de pedra usam sistemas de refrigeração a água para manter a temperatura de seus gravadores baixa.

Especificação e manutenção de um roteador CNC com sistema rotativo

Especificação

• Potência do eixo: A potência do eixo de um roteador CNC rotativo determina como ele pode lidar com diferentes materiais e projetos de trabalho. Essa potência é geralmente mostrada em quilowatts (kW) ou cavalos de potência (HP). Roteadores CNC rotativos de uso comum têm uma potência do eixo que varia de 1,5 kW a 3,5 kW, o que atende a várias necessidades de trabalho. Para projetos de trabalho mais complexos que envolvem o uso de materiais mais duros, um roteador CNC rotativo com uma potência do eixo de 3,5 kW ou mais é mais adequado.
• Diâmetro de trabalho e comprimento de trabalho: O diâmetro de trabalho e o comprimento de trabalho de um roteador CNC rotativo referem-se ao tamanho do material ou peça de trabalho que ele pode processar. Um roteador CNC rotativo pode lidar com materiais de até 200 mm a 300 mm de diâmetro e comprimentos de até 1 m, 2 m ou até mais. O eixo rotativo da máquina permite que ela gerencie materiais longos e cilíndricos. Os usuários precisam escolher um modelo adequado às suas necessidades, dependendo do tamanho do material com o qual pretendem trabalhar.

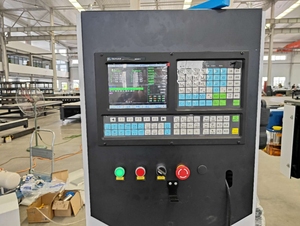

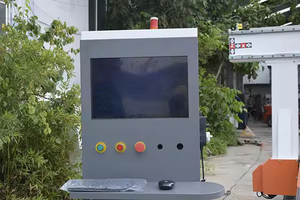

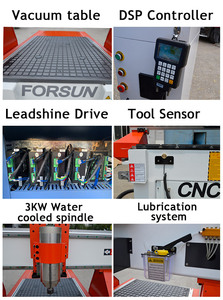

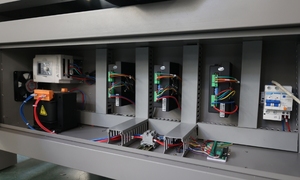

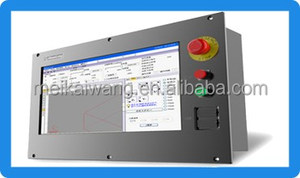

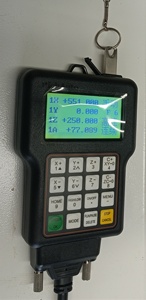

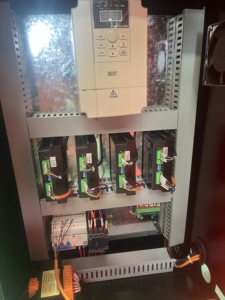

• Sistema de controle: O sistema de controle de um roteador CNC com um eixo rotativo é responsável pela execução e gerenciamento do dispositivo. Diferentes fabricantes podem oferecer diferentes tipos de sistemas de controle. Sistemas de controle conhecidos podem ter opções como controles DSP, controles controlados por computador (baseados em PC) ou outros. O usuário pode escolher o sistema de controle apropriado de acordo com sua preferência e necessidades. Eles podem ter diferentes interfaces operacionais, métodos de programação e funções.

Manutenção

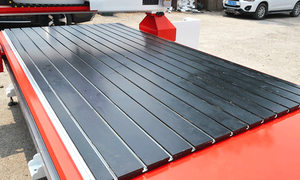

• Limpe a mesa de trabalho: Após concluir o processamento, o trabalho deve ser mantido limpo imediatamente. Use uma escova ou um aspirador de pó para remover serragem e detritos da mesa de trabalho para garantir a planicidade e a limpeza da mesa de trabalho. Se necessário, use um pano úmido para limpá-lo. Limpe a água e seque-a para evitar danos à máquina.

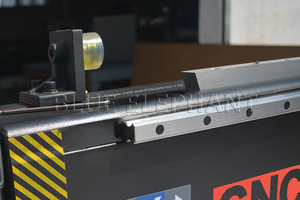

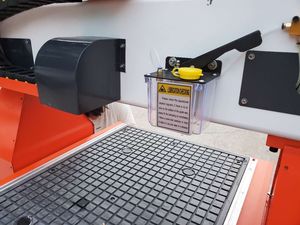

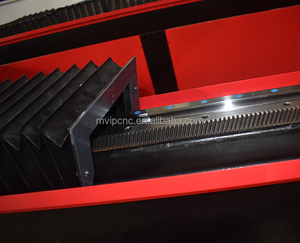

• Lubrificação de trilhos de guia e cremalheiras: Os trilhos de guia e as cremalheiras são componentes vitais que garantem a estabilidade e a precisão da operação da máquina. Periodicamente, a sujeira deve ser removida e lubrificada com o lubrificante apropriado para garantir um funcionamento suave.
• Verifique e aperte a cabine: Devido à vibração e outros fatores, a cabine do roteador CNC rotativo pode ficar solta com o tempo. Verifique e aperte a cabine regularmente para garantir sua estabilidade e precisão. Use as ferramentas apropriadas para verificar e apertar peças específicas de acordo com os procedimentos necessários.
• Substitua as peças de desgaste: As peças de desgaste de um roteador CNC, como suportes de lâmina e cremalheiras, podem se desgastar com o tempo. Eles devem ser inspecionados e substituídos periodicamente para garantir a precisão e a estabilidade de funcionamento da máquina.
• Remoção de pó e limpeza a vácuo: As funções de um roteador CNC produzem uma grande quantidade de poeira. É essencial manter a máquina limpa e arrumada para sua longevidade e boa saúde. Use um aspirador de pó ou pistola de ar para remover o pó da máquina.

Cenários de roteadores CNC com sistemas rotativos

Os roteadores CNC rotativos são usados ​​em várias indústrias e para diferentes aplicações. Aqui estão algumas das maneiras mais comuns de usar um roteador CNC com um eixo rotativo.

• Trabalhos de madeira e carpintaria

  Os roteadores CNC rotativos são amplamente utilizados em aplicações de trabalhos de madeira e carpintaria, como elementos decorativos e de design. Eles podem ser usados ​​para criar armários de alta qualidade e móveis de madeira, acentos arquitetônicos e designs personalizados. A precisão e a automação dos roteadores CNC rotativos otimizam os projetos de trabalhos de madeira, melhoram a eficiência e produzem resultados profissionais.

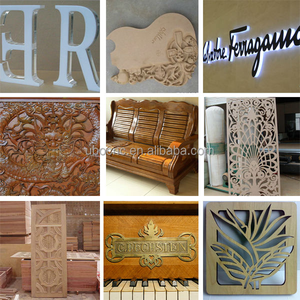

• Fabricação de placas e gravação

  Os roteadores CNC rotativos são comumente usados ​​em aplicações de fabricação de placas e gravação. Eles podem ser usados ​​para criar placas personalizadas, gravar logotipos e designs em vários materiais e fazer padrões e perfis intrincados. A automação e a precisão dos roteadores CNC rotativos permitem que fabricantes de placas e gravadores produzam peças personalizadas de alta qualidade de forma rápida e fácil.

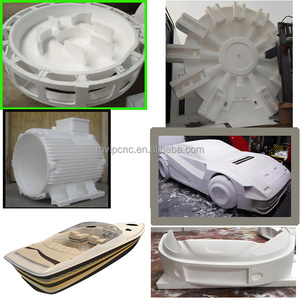

• Protótipo e modelagem

  Os roteadores CNC rotativos são populares em aplicações de protótipos e modelagem. Eles podem ser usados ​​para criar modelos arquitetônicos, protótipos de produtos e visualizações de design. A automação e a precisão dos roteadores CNC rotativos permitem que designers e engenheiros produzam formas e perfis complexos de forma rápida e precisa. Isso permite a prototipagem rápida e a iteração de designs, melhorando o processo de prototipagem e modelagem.

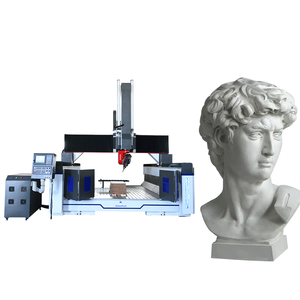

• Escultura e escultura 3D

  Os roteadores CNC rotativos são comumente usados ​​em aplicações de escultura e escultura 3D. Eles podem ser usados ​​para criar esculturas decorativas, elementos arquitetônicos e esculturas 3D personalizadas em vários materiais. A precisão e a automação dos roteadores CNC rotativos permitem que artistas e artesãos produzam esculturas e esculturas 3D intrincadas e de alta qualidade. Isso permite maior criatividade e possibilidades de design em trabalhos de escultura e escultura 3D.

• Roteamento de compósitos e painéis

  Os roteadores CNC rotativos são amplamente utilizados em aplicações de roteamento de compósitos e painéis. Eles podem ser usados ​​para cortar e fazer o roteamento de materiais compostos, como fibra de vidro e fibra de carbono, e vários painéis, como plástico, metal e madeira. A precisão e a automação dos roteadores CNC rotativos permitem o roteamento eficiente e preciso de materiais compostos e de painéis. Isso é adequado para várias indústrias e aplicações que exigem roteamento de compósitos e painéis.

Como escolher um roteador CNC com sistemas rotativos

Ao comprar um roteador CNC de madeira 3D com rotativo à venda, os compradores precisam avaliar suas capacidades em relação à aplicação pretendida. Aqui está um guia simples para ajudar os compradores a tomar uma decisão informada ao comprar essas máquinas.

Primeiro, descubra as dimensões máximas do material e o peso que o roteador CNC rotativo pode suportar. Os parâmetros ideais devem corresponder ou exceder os da maior peça de trabalho. Em seguida, analise o tipo de geometria da peça de trabalho que a máquina pode suportar. Um roteador CNC rotativo com uma arquitetura aberta é preferível se for provável que se lide com geometrias complexas de peças de trabalho.

Verifique a precisão e a repetibilidade da máquina CNC. Escolha uma máquina com alta resolução se lidar com elementos delicados e detalhados. Além disso, certifique-se de que os acessórios rotativos disponíveis são compatíveis com o roteador CNC. Os acessórios devem combinar com a máquina em termos de conectividade, classificação de potência e capacidade de rotação.

Informe-se sobre o software de programação e a compatibilidade da máquina CNC. A máquina deve ter um software amigável que cria programas para todos os tipos de projetos. Por fim, considere a classificação de potência da máquina. Uma máquina de roteador CNC com um motor potente é adequada para tarefas pesadas que exigem fresagem de materiais duros.

Q&A

Q1. Um roteador CNC pode esculpir a textura da madeira? ”

A1. Sim. Uma máquina CNC pode ser usada para personalizar materiais de madeira para obter o padrão de textura da madeira. No entanto, exigirá treinamento adequado e compreensão do software usado para programar a máquina.

Q2. Um roteador CNC pode cortar materiais metálicos?

A2. Sim. No entanto, só se aplica a certos tipos e espessuras de metais. É necessário ter as fresas e os equipamentos apropriados para manusear o material metálico.

Q3. Os roteadores CNC vêm com instruções?

A3. Sim. A maioria dos roteadores com CNC vem com um manual de instalação ou instruções sobre como configurar e operar a máquina com segurança.

Q4. Posso baixar projetos de roteadores CNC?

A4. Sim, existem vários projetos disponíveis gratuitamente ou para compra online que podem ser baixados e carregados na máquina CNC.

Q5. Como programo meu roteador CNC?

A5. Diferentes máquinas CNC usam vários tipos de programação. Mais comumente, os roteadores são programados usando software CAD ou CAM. Portanto, para programar sua máquina CNC, você precisará aprender como usar o software necessário e como traduzir o design em código que controlará os movimentos do roteador.
