Ferramenta CNC rotativa 4º eixo

(794 produtos disponíveis)

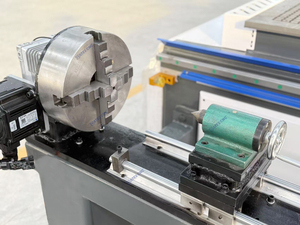

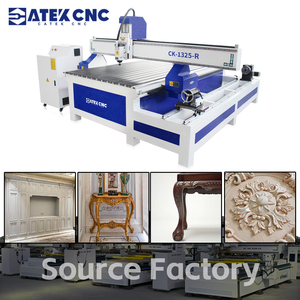

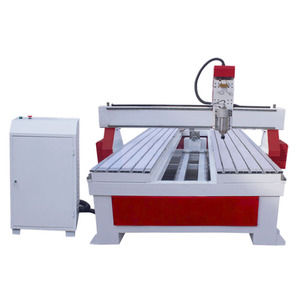

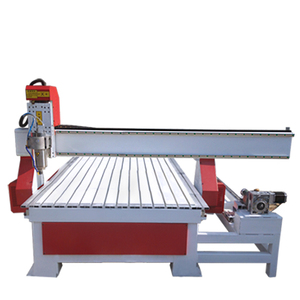

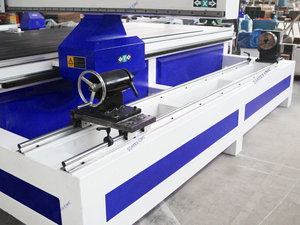

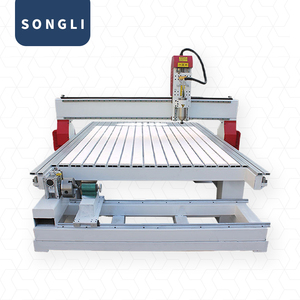

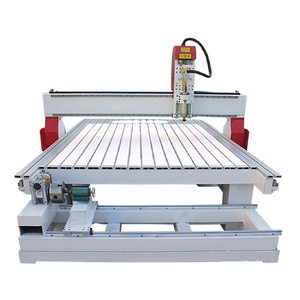

Roteador cnc 3d com 4 eixos giratórios aixs cnc

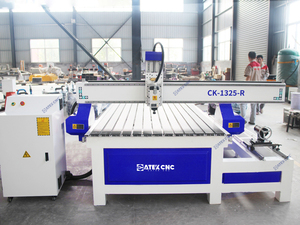

Roteador cnc 3d com 4 eixos giratórios aixs cnc

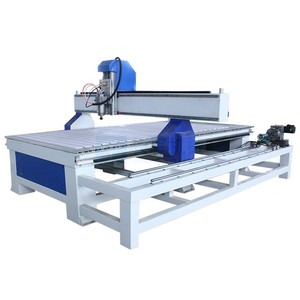

Roteador cnc 3d com 4 eixos giratórios aixs cnc

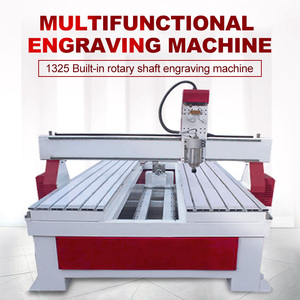

Roteador cnc 3d com 4 eixos giratórios aixs cnc

Roteador cnc 3d com 4 eixos giratórios aixs cnc

1,924.26 - 2,274.12
Pedido Mínimo: 1 Conjunto
Envio por peça: €62.34
verify11 yrsCNFornecedor
4.8/5.0·19 reviews·"good service"

Sobre ferramenta CNC rotativa 4º eixo

Tipos de Eixos Rotativos 4º CNC

Uma máquina CNC com eixo rotativo executa tarefas repetitivas, como gravar madeira em diferentes ângulos, beneficiando-se de uma parte rotativa adicional acionada por um motor. Existem três tipos comumente usados de eixos rotativos 4º para roteadores CNC:

  • Acoplamento Rotativo Opcional

    Um acessório adicional que pode ser encaixado nos roteadores CNC existentes. Ele pode ser preso ou montado na máquina para permitir a usinagem de peças cilíndricas. O usuário deve primeiro configurar manualmente o acessório antes de iniciar o processo de usinagem.

  • Mesa Rotativa Integrada

    Um recurso integrado em uma máquina CNC em que a própria mesa rotativa faz parte do dispositivo. Isso garante um alinhamento e sincronização adequados entre o roteador e o movimento rotativo, resultando em um processo de usinagem mais preciso.

  • Máquina Rotativa CNC Dedicada

    Uma máquina rotativa CNC autônoma projetada para operações de usinagem rotativa precisas. Diferentemente das configurações mencionadas anteriormente, que integram ou combinam um roteador CNC com funcionalidade rotativa, uma máquina rotativa CNC dedicada se concentra exclusivamente nas capacidades de usinagem rotativa. É ideal para empresas profissionais de trabalho em madeira ou metal que exigem altos níveis de precisão e versatilidade em suas aplicações de usinagem rotativa.

Especificações e manutenção do eixo rotativo 4º do roteador CNC

As especificações de um roteador CNC de 4º eixo dependerão do modelo e do projeto específicos. É essencial que os compradores comerciais entendam as especificações para escolher um dispositivo que atenda às suas necessidades:

  • Compatibilidade de Material: Alguns roteadores CNC de 4º eixo podem esculpir madeira, PVC, bambu, borracha, EPP, tecido, entre outros materiais macios e leves. Outros são fortes o suficiente para trabalhar em materiais metálicos como alumínio, cobre, latão, aço carbono e aço inoxidável. Geralmente, máquinas projetadas para trabalhar em materiais metálicos duros vêm com motores mais potentes.
  • Diâmetro da Peça: Isso indica o diâmetro máximo de um objeto que o roteador CNC pode trabalhar. Geralmente, quanto maior o diâmetro, mais a máquina poderá trabalhar em peças de trabalho grandes.
  • Velocidade do Eixo: Isso se refere à velocidade de rotação do eixo. Velocidades mais altas permitem tempos de processamento mais rápidos e a capacidade de trabalhar com materiais mais duros. Por exemplo, um eixo típico de 4º eixo projetado para madeira pode girar a cerca de 12.000 a 24.000 RPM. Um eixo de 4º eixo de alumínio irá girar a 6.000 a 12.000 RPM. No entanto, alguns eixos podem ter classificações de velocidade tão altas quanto 50.000 RPM.
  • Comprimento Focal: O comprimento focal de um roteador CNC de 4º eixo determina o comprimento máximo que ele pode girar um objeto. Geralmente é representado em polegadas e pode variar dependendo das máquinas projetadas para realizar tarefas específicas.
  • Carga Útil: Esta é a carga máxima que um motor CNC de 4º eixo pode suportar. Normalmente varia com o fabricante e geralmente é determinado se a máquina é para uso leve ou pesado. Geralmente, uma máquina de uso pesado pode trabalhar com cargas de trabalho mais pesadas e normalmente é feita de materiais mais fortes.
  • Sistema de Controle: As máquinas roteadoras CNC de 4º eixo usam diferentes sistemas de controle. Alguns deles têm um controle LCD simples que os operadores podem usar para inserir comandos diretamente na máquina. Outros usam um sistema baseado em computador que permite ao usuário carregar um projeto para ser gravado.

A manutenção de rotina é necessária para qualquer máquina para garantir que ela opere bem. Os componentes mecânicos de uma máquina roteadora CNC podem se desgastar com o tempo, por isso é necessário aprender sobre as práticas de manutenção para mantê-los em boa forma:

  • Limpe o 4º Eixo: Poeira e detritos podem entrar no 4º eixo do roteador CNC. Os usuários comerciais devem inspecionar o dispositivo antes e depois do uso e limpá-lo para remover a poeira. A mesa deve ser limpa e aspirada para remover todos os detritos visíveis. Uma pistola de ar comprimido pode ser usada para acessar algumas áreas de difícil acesso e remover qualquer poeira restante. A limpeza geral ajudará a proteger o dispositivo contra danos causados pela poeira e detritos.
  • Lubrifique as Partes Móveis: As partes móveis de um roteador CNC rotativo de 4º eixo devem ser lubrificadas para prolongar sua vida útil. A lubrificação protegerá as partes móveis e os rolamentos do atrito excessivo que pode causar desgaste mais rápido ou danos. Os óleos ajudarão a manter as partes móveis suaves e fluidas.
  • Inspeções Regulares: O componente do 4º eixo deve ser inspecionado rotineiramente para verificar peças desgastadas para ajudar a identificar problemas antes que eles se agravem em problemas maiores. Durante uma inspeção, qualquer peça solta deve ser apertada. As áreas desgastadas devem ser avaliadas quanto a danos e substituídas antes que falhem, causando problemas maiores. Inspeções regulares podem ajudar a melhorar a longevidade da máquina e manter sua precisão.
  • Coleta de Poeira: Instalar um sistema automático de coleta de poeira pode ajudar a melhorar a vida útil de um 4º eixo, evitando o acúmulo de poeira. Um sistema de coleta de poeira coletará quaisquer detritos e materiais excedentes que são um subproduto do processo de usinagem. Ele manterá a área limpa e ajudará a proteger as partes móveis do dispositivo contra detritos que podem causar sua falha prematura.

Aplicações de um Eixo Rotativo 4º do Roteador CNC

Com a capacidade de criar formas e designs complexos com precisão, a máquina roteadora CNC rotativa de 4º eixo é usada para várias aplicações em diferentes indústrias. A escultura em madeira é uma das principais aplicações dessas roteadoras CNC de 4º eixo. Elas são amplamente utilizadas na indústria de trabalho em madeira para criar esculturas em relevo intrincadas, bem como esculturas decorativas, colunas e outras formas 3D em materiais de madeira.

Além disso, essas máquinas são amplamente utilizadas na indústria de sinalização para gravar letras e logotipos com eficiência em materiais cilíndricos para sinalização. Elas ajudam a tornar o processo de produção mais rápido e obter resultados de qualidade. A indústria de fabricação de joias aproveita a precisão oferecida por roteadores CNC de 4º eixo. Elas são usadas para usinar e gravar peças de joias feitas de diferentes materiais como ouro, prata e platina.

Além disso, a máquina rotativa CNC funciona perfeitamente bem em materiais de espuma. Na indústria cinematográfica e arquitetônica, os designers usam essa máquina para usinar materiais de espuma e criar modelos arquitetônicos ou adereços teatrais. Esses podem ser usados para projetos de cenários ou protótipos.

Além disso, o roteador rotativo é usado para gravar diferentes tipos de materiais, como vidro, pedra e metal. Roteadores CNC de gravação são populares na indústria de publicidade. Elas são usadas para gravar facilmente logotipos, designs e texto em diferentes materiais como vidro, mármore, granito, latão e alumínio. Os designs feitos são geralmente muito finos e detalhados.

Como escolher um eixo rotativo 4º do roteador CNC

Ao selecionar um acessório rotativo de 4º eixo para um roteador CNC, é importante considerar alguns fatores que podem afetar a qualidade e compatibilidade do dispositivo.

  • Combine o tamanho e a potência do eixo:

  • Tipicamente, os eixos rotativos CNC de madeira têm tamanhos padrão para pinças que seguram as peças de trabalho. O mais comum é o eixo de 1 polegada, que pode ter 2, 3 ou 4 polegadas de diâmetro. Para materiais não madeireiros, como metal, o tamanho do eixo é geralmente maior e pode ter recursos avançados como trocadores automáticos de ferramentas e uma classificação de potência mais alta.

  • Verifique a compatibilidade do sistema de controle:

  • Os usuários precisam garantir que o sistema de controle do eixo rotativo seja compatível com o roteador CNC com o qual pretendem usá-lo. Diferentes roteadores CNC têm vários sistemas de controle, por isso é crucial verificar se o eixo rotativo pode se comunicar e trabalhar em conjunto com o mesmo sistema de controle que o roteador CNC.

  • Verifique a compatibilidade do material:

  • É essencial garantir que os materiais com os quais o CNC rotativo de 4º eixo irá trabalhar sejam compatíveis. Alguns eixos rotativos são projetados especificamente para trabalhar em madeira, enquanto outros são mais adequados para metal, plástico ou outros materiais.

Eixo rotativo 4º do roteador CNC Q&A

P1: Com quais materiais um roteador CNC de 4º eixo pode trabalhar?

R1: O roteador CNC de 4º eixo pode trabalhar com os mesmos materiais que as máquinas de 3 eixos. Essas incluem madeira, acrílico, PVC e plástico transparente para bordas, AMD, alumínio, entre outros. No entanto, o operador deve considerar o tamanho, peso e densidade do material, combinando-os com as capacidades da máquina.

P2: Todas as máquinas CNC podem usar o 4º eixo rotativo?

R2: Não, nem todas as máquinas CNC podem usar um 4º eixo rotativo CNC. Somente aquelas projetadas para aceitar um eixo adicional, como roteadores CNC e مرکب آلات, podem adicionar um 4º eixo rotativo. Além disso, o controlador CNC tem que ser compatível e capaz de programar e controlar o movimento rotativo juntamente com os lineares.

P3: O 4º eixo rotativo é obrigatório para todos os projetos CNC?

R3: Não, o 4º eixo rotativo não é obrigatório. Depende do projeto e do nível de complexidade do projeto em questão. Para algumas tarefas, um roteador CNC simples com três eixos lineares pode ser suficiente. No entanto, se os objetivos incluem esculpir formas ou designs cilíndricos complexos com alto nível de automação e precisão, então o 4º eixo rotativo é necessário.

P4: Os usuários podem modernizar sua configuração CNC existente para adicionar um eixo rotativo?

R4: Em alguns casos, sim. Se o controlador e o sistema de acionamento da máquina CNC puderem ser atualizados para funcionar com um eixo rotativo, então a modernização é possível. No entanto, é essencial realizar uma avaliação completa para determinar a compatibilidade e também para ver se o eixo rotativo atenderá aos requisitos do sistema.

P5: Quais são algumas das limitações de uma máquina CNC de 4º eixo?

R5: O usuário deve estar ciente de algumas limitações potenciais das máquinas CNC rotativas. Essas incluem tamanho limitado de material, eficiência de tempo no processamento de grandes quantidades e complexidade de configuração e operação. No entanto, as limitações podem não ser um problema dependendo dos objetivos específicos da aplicação da máquina.
