Roteador de placa de circuito impresso CNC

(440 produtos disponíveis)

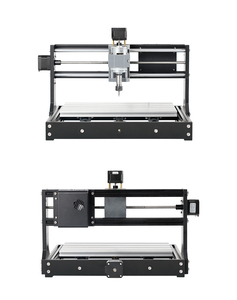

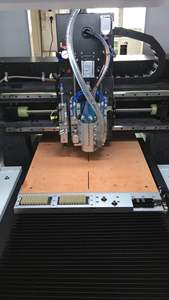

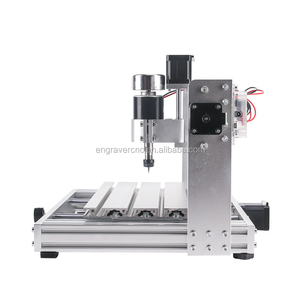

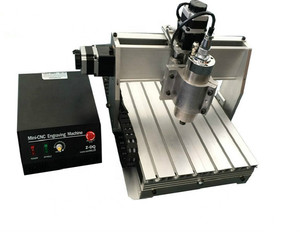

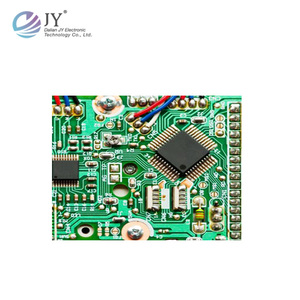

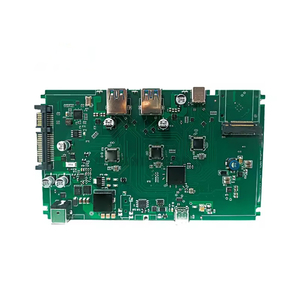

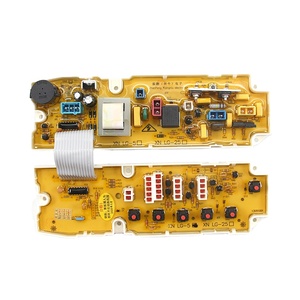

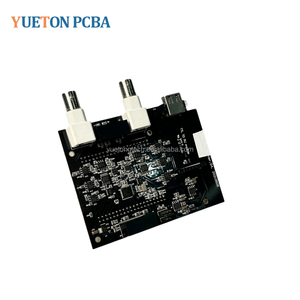

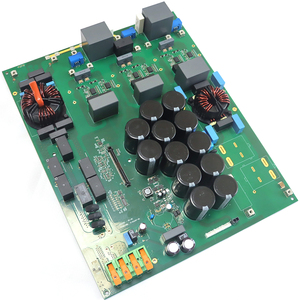

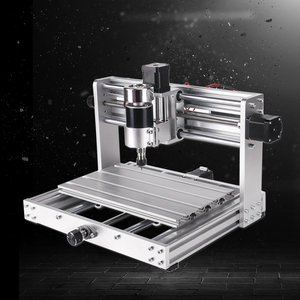

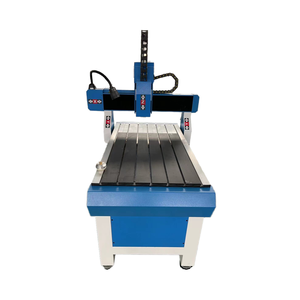

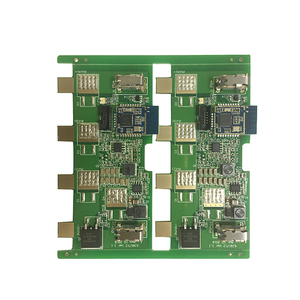

Fabricação da placa de circuito cnc router G3020
Fabricação da placa de circuito cnc router G3020

Fabricação da placa de circuito cnc router G3020

749.65
Pedido Mínimo: 1 Conjunto
Envio por peça: €71.37
14 yrsCNFornecedor
5.0/5.0·2 reviews

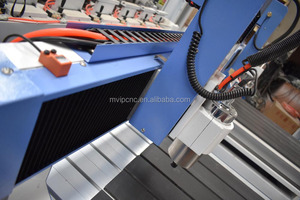

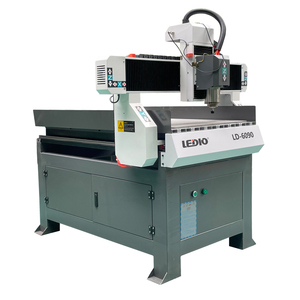

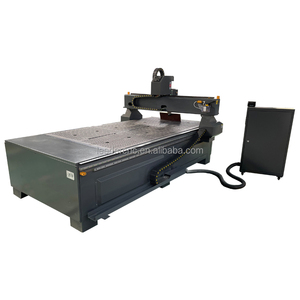

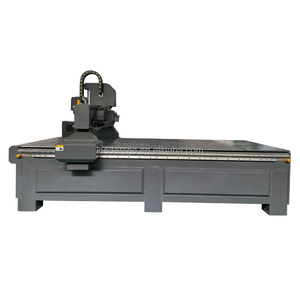

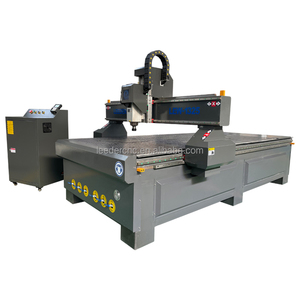

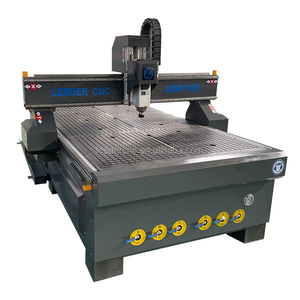

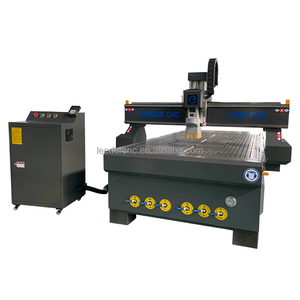

1325 CNC ROUTER 3kw PODER PVC espuma placa cortada
1325 CNC ROUTER 3kw PODER PVC espuma placa cortada
1325 CNC ROUTER 3kw PODER PVC espuma placa cortada

1325 CNC ROUTER 3kw PODER PVC espuma placa cortada

2,981.06 - 3,244.09
Pedido Mínimo: 1 Conjunto
Envio por peça: €890.17
verify16 yrsCNFornecedor
5.0/5.0·8 reviews·"fast delivery"

Sobre roteador de placa de circuito impresso CNC

Tipos de Roteadores de Placa de Circuito Impresso CNC

Um **roteador de placa de circuito impresso CNC** é um equipamento que maquineia a placa de circuito impresso (PCB) cortando ou gravando o contorno desejado da PCB usando um eixo ou uma fresa. Os roteadores de PCB CNC estão disponíveis nos seguintes tipos:

  • Roteador de controle numérico computadorizado (CNC) de mão: Os roteadores de controle numérico computadorizado (CNC) de mão são às vezes chamados de "CNC sem PC" ou "baseados em PC". Esses tipos de roteadores podem ser facilmente transportados de um lugar para outro. Normalmente, eles são operados sem intervenção humana. Esse tipo de roteador é útil para PCBs de pequena escala. Eles não funcionam para placas de circuito de grande escala. Portanto, a precisão e a eficiência não são tão satisfatórias quanto as automáticas. No entanto, essa versão portátil auxilia o usuário a colocar o roteador com mais leveza contra a placa de circuito.
    Suas mãos determinam onde o corte precisa ser feito com uma parte menor ou mais delicada da placa de circuito.
  • Roteador CNC de 3 eixos: O roteador CNC de 3 eixos é a máquina de fresagem de PCB mais comum. Ele vem com três situações de movimento linear: esquerda-direita, cima-baixo e frente-atrás. Além disso, a máquina utiliza uma fresa acionada por eixo para esculpir ou perfurar placas de circuito. O principal benefício do uso de uma máquina roteadora CNC de PCB de 3 eixos é que ela é econômica. Assim, o roteador é uma escolha ideal para aqueles que estão entrando no negócio de fresagem de PCB.
    Apesar de seu preço estar dentro da faixa acessível, a máquina CNC ainda oferece simplicidade de operação e excelente qualidade de produto final. No entanto, o roteador CNC de 3 eixos enfrentou alguns obstáculos para atingir altos níveis de precisão. Ele teve que depender principalmente da mão de obra manual para operar a máquina ou guiá-la.
  • Roteador CNC de 4 eixos: O roteador CNC de 4 eixos vem com um eixo rotativo, além dos 3 lineares padrão. O rotativo permite que a máquina CNC tenha movimento ao longo de um eixo que é perpendicular aos outros três. Assim como os roteadores CNC de 3 eixos, os de 4 eixos também usam uma fresa acionada por eixo para perfurar placas de circuito. No entanto, alguns modelos mais avançados também possuem recursos de gravação a laser que podem gravar desenhos na placa de circuito usando um laser.
    Graças ao eixo rotativo adicional, a profundidade da gravação pode ser mais precisa, resultando em produtos de maior qualidade. Além disso, o roteador CNC de 4 eixos oferece maior flexibilidade e precisão. No entanto, ele só pode ser usado em placas de grandes dimensões ou em níveis mais altos de complexidade. Os preços das máquinas são relativamente altos. Portanto, eles são adequados para uso profissional.
  • Roteador CNC de 6 eixos: Com três eixos lineares e três adicionais, o roteador CNC de 6 eixos é uma máquina mais avançada. Ele pode fazer as placas de circuito com maior precisão e detalhe. Os roteadores CNC de 6 eixos não são apenas mais produtivos, mas também mais flexíveis do que os padrões.
    Apesar de sua natureza complicada, as máquinas de 6 eixos não precisam de uma parte separadora para fazer uma placa de circuito.

Especificações e manutenção

  • Tamanho e peso da máquina:

    O tamanho e o peso do roteador CNC para PCB podem ter um impacto significativo em suas capacidades e aplicação. As dimensões típicas de um roteador CNC de pequeno porte são 36 x 24 x 7 polegadas e cerca de 44 libras. Para máquinas de tamanho padrão, a dimensão é de cerca de 48 x 36 x 7 polegadas com um peso de 100 libras. Máquinas maiores podem ter dimensões como 72 x 48 x 7 polegadas e peso de até 150 libras. Tamanhos de máquina maiores geralmente permitem peças de trabalho mais longas, mas também podem ocupar mais espaço no chão e exigir um espaço de trabalho maior. Em termos de peso, é bastante óbvio que quanto maior o tamanho, mais ele pesa. Uma máquina mais pesada pode ser mais estável durante a operação, reduzindo as vibrações e melhorando a precisão, mas também pode ser mais difícil de mover.

  • Eixo de roteamento ou cabeçote de perfuração:

    Um roteador de placa de circuito impresso CNC vem com um eixo ou cabeçote de perfuração responsável pelas operações de usinagem. Alguns podem ter um eixo de roteamento que pode ser usado para usinagem de PCBs leves e outros modelos projetados com um cabeçote de perfuração para perfuração de precisão.

  • Capacidade de corte e precisão:

    A capacidade de corte e a precisão de um roteador CNC de PCB se referem à capacidade da máquina de cortar diferentes tipos de PCBs, como FR4 e CEM, e à precisão dos cortes que ela pode fazer. Esse parâmetro abrange muitos aspectos, como o tamanho máximo ou as dimensões das PCBs que podem ser cortadas, a faixa de espessuras e os tipos de materiais que a máquina de corte é capaz de cortar.

  • Sistema de controle de movimento:

    Um sistema de controle de movimento é um projeto usado para ajudar a suportar como um dispositivo se move, especialmente ao realizar trabalhos precisos, como cortar e perfurar circuitos em PCBs. Vários tipos de métodos de controle, como sistemas de circuito aberto e fechado, podem estar incluídos na estrutura de controle de movimento, bem como diferentes tipos de servomotores e controladores de acionamento que gerenciam os movimentos.

Devido à natureza delicada e crucial da PCB, é muito importante manter a placa roteadora do PC CNC adequadamente e com cuidado. Isso garante que todas as placas de circuito sejam da mais alta qualidade para que possam ser usadas em dispositivos como telefones celulares, computadores e outros dispositivos eletrônicos importantes. A manutenção regular fará com que a máquina dure mais e funcione melhor o tempo todo. Aqui estão algumas coisas básicas, mas importantes, a serem feitas para treinamento e cuidados:

  • Pré-manutenção antes do uso:

    Antes de realmente usar a máquina CNC para roteamento de PCB, o operador deve primeiro inspecioná-la cuidadosamente. Verifique todas as peças, como a ferramenta de corte, as correias e até mesmo a plataforma de suporte, cuidadosamente para ver se há algum sinal de dano ou desgaste. A plataforma de suporte deve ser limpa de qualquer poeira ou objeto estranho antes de iniciar o trabalho. Outra parte essencial do exame é garantir que as configurações de calibração estejam corretas e que não tenham sido alteradas desde a última utilização.

  • Manutenção regular:

    É importante ter um cronograma de manutenção da máquina roteadora CNC de placa de PC. A rotina deve incluir a realização de sessões de limpeza frequentes e regulares. Ao realizar essa tarefa muito importante, você pode ter certeza de que o equipamento continuará pronto para uso o tempo todo. As ferramentas podem ser usadas sem nem precisar pensar duas vezes sobre seu estado de condição. Isso manterá a qualidade dos itens produzidos em um nível muito alto. Uma parte principal dessa manutenção programada é a lubrificação de peças móveis essenciais.

Usos do Roteador de Placa de Circuito Impresso CNC

Os roteadores de PCB CNC são populares devido à sua versatilidade. É usado em várias indústrias para muitas aplicações.

  • O roteador de PCB CNC é usado principalmente na indústria eletrônica para fabricar placas de circuito impresso. É empregado na perfuração, fresagem e corte parciais de PCBs com precisão, resultando em placas de alta qualidade.
  • Uma das principais aplicações do roteador CNC é na produção de protótipos de PCBs. Os construtores de protótipos de PCBs geralmente procuram métodos rápidos, e os roteadores CNC fornecem isso. Eles permitem o design e a produção rápidos e eficientes de protótipos de PCBs, sem a necessidade de processos de fabricação longos e complexos.
  • Os roteadores CNC são principalmente usados para a usinagem de PCBs multicamadas, de face única e de face dupla, bem como placas rígidas-flexíveis. Eles executam os processos de corte de placa e perfuração de ranhuras nessas camadas com alta precisão. Isso resulta no alinhamento preciso e na penetração de vias em placas multicamadas. O uso de PCBs com um roteador CNC elimina a necessidade de perfuração manual, reduzindo erros e melhorando o fluxo de trabalho.
  • Os roteadores CNC não se limitam apenas à indústria eletrônica. Esse equipamento também pode ser usado para fabricar outros materiais como madeira, plástico e alumínio. Ele pode ser usado para perfurar furos, fazer ranhuras ou cortar placas, que são métodos comuns de usinagem CNC. Como resultado, o dispositivo é adequado para uso em carpintaria e fabricação de placas, bem como na fabricação de vários conjuntos de produtos.
  • Outro benefício de uma máquina CNC é que ela pode gravar perfeitamente vários desenhos em diferentes materiais. Esse recurso torna a máquina útil nas indústrias de fabricação de joias. Ele grava precisamente logotipos em peças de joias com erros mínimos ou nenhum.

Como escolher um roteador de placa de circuito impresso CNC

Embora existam muitos fatores a serem considerados ao comprar uma máquina roteadora de PCB, aqui estão algumas sugestões importantes para ajudar os clientes a fazer uma escolha informada:

  • Avalie as necessidades da placa de circuito:

    Os CLIENTES devem primeiro avaliar o tipo de placas de circuito em que trabalharão com o roteador. Se eles planejam trabalhar em placas multicamadas ou placas com geometrias complexas, eles podem precisar de um modelo mais avançado. Além disso, os CLIENTES devem considerar os materiais que estarão roteando. Alguns roteadores são mais adequados para materiais específicos, como FR-4 ou poliimida.

  • Determine as capacidades de tamanho e espessura da placa:

    Na REALIDADE, um fator crucial ao escolher um roteador de PCB é seu tamanho máximo de placa e espessura. Os CLIENTES devem garantir que o roteador possa acomodar suas placas maiores e mais grossas.

  • Considere a precisão de roteamento:

    OPTAR por um roteador de PCB com alta precisão e exatidão é essencial para obter os resultados desejados. Os CLIENTES devem procurar um roteador capaz de +/- 0,01 mm ou melhor.

  • Avalie a potência e a velocidade do eixo:

    AO ESCOLHER um roteador de PCB, os CLIENTES DEVEM considerar a potência e a velocidade do eixo. Um eixo mais potente pode lidar com materiais mais duros e placas mais grossas. Além disso, ter controle de velocidade variável permite que os CLIENTES AJUSTEM a velocidade do eixo para roteamento ideal com base no material e nos requisitos do trabalho.

  • Avalie o sistema de vácuo:

    Um sistema de vácuo é necessário para manter a placa de circuito no lugar durante o roteamento. Um vácuo forte será capaz de fixar a placa apesar dos muitos furos feitos nela. É importante examinar as especificações do sistema de vácuo para sua força de retenção e requisitos de fluxo de ar.

  • Verifique a compatibilidade do software:

    É importante garantir que o software do roteador seja compatível com o software de design usado para criar os layouts da placa de circuito. Além disso, os CLIENTES DEVEM CONFIRMAR que o software de roteamento possui todos os recursos necessários para lidar com suas necessidades específicas de roteamento.

  • Estude a qualidade de construção e confiabilidade:

    Uma investigação detalhada da qualidade de construção e durabilidade do roteador de PCB selecionado é imperativa. O material empregado na construção do roteador, seus sistemas lineares e de acionamento confiáveis ​​e sua robustez contribuem para o desempenho e a precisão da máquina ao longo do tempo.

Roteador de placa de circuito impresso CNC P&R

P1: Como funciona um roteador de PCB CNC?

R1: Os roteadores de PCB CNC funcionam importando primeiro um arquivo de design para o software da máquina. Em seguida, o material da PCB é colocado na superfície de trabalho e fixado. Depois disso, a fresa do roteador CNC é instalada para cortar ou gravar o design desejado. Finalmente, a máquina é monitorada até que o processo seja concluído.

P2: Quais materiais um roteador CNC de placa de circuito pode cortar?

R2: Um roteador CNC pode cortar vários materiais de PCB, incluindo FR-4, CEM-1, CEM-3, alumínio, poliimida e cerâmica.

P3: Quais são as vantagens de um roteador de PCB CNC?

R3: Os roteadores de PCB CNC oferecem uma ampla gama de benefícios. Eles fornecem alta precisão e exatidão para cortes complexos, prototipagem rápida e personalização de PCBs. Além disso, eles são automatizados, o que significa que reduzem o trabalho manual e aumentam a eficiência. Finalmente, alguns roteadores de PCB CNC têm múltiplas funções, como perfuração, fresagem, roteamento, corte e gravação.
