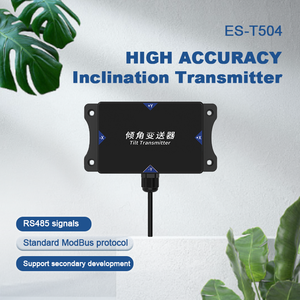

Tipos de Transdutores de Sensor de Posição Angular
Transdutores de sensor de posição angular são usados para medir o ângulo ou rotação de um objeto e fornecer um sinal proporcional à posição angular. Eles vêm em diferentes tipos, cada um com suas vantagens e desvantagens. Aqui estão alguns dos mais comuns.

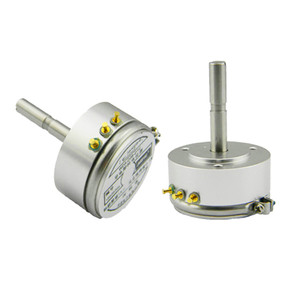

- Sensores de posição de potenciômetro: Esses sensores funcionam como resistores variáveis. Eles têm um limpador que se move sobre uma trilha resistiva quando o eixo gira. Esse movimento causa uma mudança na resistência, o que fornece uma mudança correspondente na tensão de saída. Seu design simples os torna acessíveis, mas eles podem se desgastar rapidamente devido ao contato mecânico.
- Sensores de posição de efeito Hall: Sensores de efeito Hall usam o princípio do efeito Hall. Eles consistem em três eletrodos e um cristal semicondutor. Quando um campo magnético entre os dois eletrodos é aplicado ao cristal, ele gera uma corrente proporcional ao campo elétrico. Esses sensores são sem contato e têm alta durabilidade. Eles também são menos propensos a desgaste e rasgo.
- Sensores de posição capacitivos: Esses sensores medem mudanças na capacitância causadas pelo deslocamento angular de um eixo. Eles consistem em duas placas condutoras separadas por um material dielétrico. Uma placa se move com o eixo, causando uma mudança na capacitância que corresponde à posição angular. Os sensores capacitivos oferecem alta resolução e sensibilidade, tornando-os adequados para medições precisas.
- Sensores de posição indutivos: Esses sensores medem mudanças na indutância causadas pelo movimento angular de um rotor. Eles consistem em bobinas e um rotor ferromagnético. O deslocamento angular do rotor causa uma mudança na indutância, que é usada para determinar a posição angular. Os sensores indutivos são robustos e adequados para ambientes hostis.

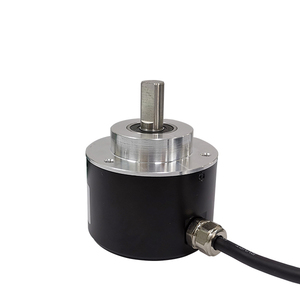

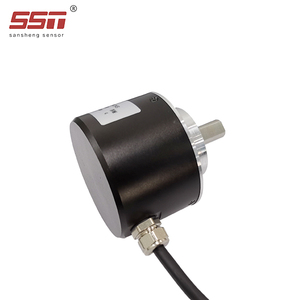

- Sensores de posição ópticos: Esses sensores usam técnicas baseadas em luz para detectar a posição angular. Eles geralmente usam codificadores que emitem luz em uma escala com padrões variáveis. A posição angular é determinada medindo a intensidade ou interferência da luz refletida. Os sensores ópticos oferecem alta resolução e precisão, tornando-os adequados para aplicações que exigem controle angular preciso.
- Sensores de posição magnéticos: Esses sensores usam variações de campo magnético para detectar o deslocamento angular. Eles consistem em ímãs permanentes e sensores de campo magnético móveis, como interruptores de palheta ou elementos magnetoresistivos. A mudança no campo magnético devido ao movimento angular é medida pelo sensor, fornecendo informações sobre a posição angular. Os sensores magnéticos são robustos e podem operar em ambientes hostis.
Especificação e manutenção do transdutor de sensor de posição angular
Os sensores de posição angular vêm com diferentes especificações para atender a uma variedade de aplicações. Aqui estão algumas das principais especificações a serem consideradas ao comprar um transdutor de sensor de posição angular:
- Faixa: Isso se refere aos ângulos máximo e mínimo que o sensor pode medir. Alguns sensores têm uma faixa de 0 a 360 graus, enquanto outros têm uma faixa de medição de 0 a 90 graus.
- Resolução: A resolução de um transdutor de sensor de posição angular determina a menor mudança de ângulo que o sensor pode detectar. Os sensores de resolução mais alta podem medir até mesmo as menores mudanças de ângulo, tornando-os ideais para aplicações que exigem precisão.
- Precisão: A precisão é uma especificação crítica para sensores de posição. A precisão do sensor indica o quão perto suas medições correspondem ao ângulo real da posição do objeto. Se o sensor tiver alta precisão, ele fornecerá medições precisas e consistentes, o que é crucial para aplicações que exigem dados confiáveis.
- Sinal de saída: Os transdutores de sensor de posição angular produzem diferentes tipos de sinais de saída. Tipos comuns de sinais de saída incluem tensão, corrente e sinais digitais. O tipo de sinal de saída dependerá do aplicativo específico e dos requisitos do sistema.
- Tensão de alimentação: Diferentes sensores de posição angular exigem diferentes tensões de alimentação. Alguns podem precisar de uma tensão entre 5 e 15 volts, enquanto outros exigem 24 volts. É importante escolher um sensor que seja compatível com a tensão de alimentação disponível no sistema.
- Histerese: Histerese é a diferença entre o ângulo medido quando o sensor está se aproximando e quando está se afastando de uma posição específica. É uma consideração importante para aplicações que exigem alta precisão e repetibilidade.
- Atrito: Um transdutor de sensor de posição angular mede o ângulo de rotação de um objeto. Portanto, ele deve ter atrito mínimo em seus componentes mecânicos para garantir medições suaves e precisas. Níveis altos de atrito podem levar a erros no ângulo medido, afetando o desempenho do sensor.
- Faixa de temperatura: Os sensores de posição angular são adequados para uso em diferentes condições ambientais. Portanto, eles são projetados para operar em várias temperaturas. Ao escolher um sensor para um aplicativo específico, é importante considerar a faixa de temperatura do sensor.
Manter os sensores de posição angular é muito importante porque ajuda a garantir um desempenho confiável e duradouro e medições precisas. Aqui estão alguns requisitos chave de manutenção para sensores de posição angular:
- Limpeza: Mantenha os sensores limpos. Poeira, sujeira e contaminantes podem afetar seu desempenho e precisão de medição. Portanto, limpe os sensores e as áreas ao redor regularmente usando um pano macio. Não use produtos químicos agressivos ao limpar os sensores, pois eles podem danificar os componentes do sensor.
- Inspecione a fiação: Os transdutores de sensor de posição angular dependem da fiação para o fornecimento de energia e transmissão de sinal. Portanto, inspecione regularmente a fiação em busca de sinais de danos, desgaste ou conexões soltas. Repare ou substitua quaisquer componentes danificados para evitar perda de sinal ou erros de medição.
- Verifique o alinhamento: O alinhamento inadequado dos sensores de posição angular pode levar a imprecisões de medição. Portanto, verifique periodicamente se os sensores estão corretamente alinhados com o objeto cujo ângulo está sendo medido. Siga as diretrizes do fabricante para o alinhamento correto do sensor.
- Calibração: Calibre os sensores periodicamente para manter sua precisão. Siga as recomendações do fabricante sobre os intervalos e procedimentos de calibração.
- Considerações ambientais: Os sensores de posição angular são projetados para resistir a várias condições ambientais. No entanto, condições extremas, como alta umidade, temperatura ou substâncias corrosivas, podem afetar seu desempenho. Proteja os sensores de condições ambientais severas para evitar desgaste ou danos prematuros.
Como escolher um transdutor de sensor de posição angular
Ao escolher um transdutor de sensor de posição angular para um projeto, considere os seguintes fatores:
- Faixa de medição: Escolha um sensor com uma faixa de medição adequada para o aplicativo. A faixa de medição do sensor deve ser ligeiramente maior que o ângulo esperado de deslocamento para evitar saturar o sensor e danificá-lo.
- Resolução do sensor: Selecione um sensor com a resolução necessária para o aplicativo. A resolução necessária depende da precisão da medição e da taxa de mudança da quantidade medida no aplicativo. Use um sensor com resolução mais alta se a quantidade que está sendo medida muda rapidamente e requer temporização precisa.
- Sinal de saída: Escolha um sensor com um sinal de saída compatível com os requisitos do projeto. Por exemplo, se o projeto requer um sinal digital, escolha um sensor com saída de modulação de largura de pulso (PWM) ou comunicação serial.
- Tamanho: Considere o tamanho do sensor e se ele caberá no espaço disponível para montagem.
- Custo: Os sensores de posição angular variam em custo dependendo do tipo, recursos e desempenho. Considere o orçamento e escolha um sensor que ofereça o desempenho necessário por um preço aceitável.
- Confiabilidade do sensor: Selecione um sensor com a confiabilidade necessária para o aplicativo. Por exemplo, escolha um sensor com longa vida útil e baixos requisitos de manutenção para aplicações com acesso infrequente ao sensor.
- Considerações ambientais: Considere as condições ambientais em que o sensor será usado, como temperatura, umidade, poeira e umidade. Escolha um sensor projetado para resistir às condições ambientais para garantir sua operação confiável.
- Perturbações e interferências: Considere quaisquer perturbações ou interferências que possam afetar a saída do sensor. Por exemplo, equipamentos elétricos próximos podem causar interferência eletromagnética (EMI) que distorce o sinal de saída do sensor. Escolha um sensor com filtragem ou blindagem incorporada para reduzir os efeitos de tais perturbações ou interferências.
- Recursos: Considere quaisquer recursos especiais necessários para o aplicativo. Por exemplo, alguns sensores têm faixas de medição programáveis, filtragem ou funções de média. Escolha um sensor com os recursos necessários para atender aos requisitos do aplicativo.
- Compatibilidade: Certifique-se de que o sensor seja compatível com outros componentes do sistema, como sistemas de aquisição de dados ou controle. Considere os protocolos de comunicação e os níveis de sinal para garantir a integração adequada com os outros componentes do sistema.
- Suporte do fornecedor: Considere o nível de suporte disponível do fabricante ou fornecedor do sensor. Escolha um fornecedor que forneça suporte técnico, documentação e assistência com a seleção e integração do sensor.
Como fazer você mesmo e substituir um transdutor de sensor de posição angular
Os sensores de posição angular são componentes vitais em vários sistemas, desde máquinas industriais até sistemas automotivos. Quando esses sensores falham ou se tornam menos precisos, é crucial substituí-los prontamente para manter a eficiência e a segurança do sistema. Embora o processo de substituição possa variar dependendo do tipo e modelo específico do sensor, aqui estão as etapas gerais para substituir um transdutor de sensor de posição angular.
Ferramentas e materiais necessários:
- Novo transdutor de sensor de posição angular
- Conjunto de chaves
- Conjunto de chaves de fenda
- Torques
- Vices
- Limpador de conectores elétricos
- Lubrificante
Guia de substituição:
- 1. Segurança em primeiro lugar: antes de iniciar o processo de substituição, certifique-se de que o sistema esteja desligado e que todos os protocolos de segurança sejam seguidos para evitar acidentes ou ferimentos.
- 2. Identifique o sensor com defeito: use ferramentas e técnicas de diagnóstico para identificar o sensor com defeito que precisa ser substituído. Esta etapa é crucial para evitar substituições desnecessárias e garantir a integridade do sistema.
- 3. Desconecte as conexões elétricas: desconecte cuidadosamente as conexões elétricas do sensor antigo. Anote as conexões de fiação para garantir uma instalação correta no novo sensor.
- 4. Remova o hardware de montagem: use as ferramentas apropriadas para remover o hardware de montagem que segura o sensor antigo no lugar. Isso pode incluir parafusos, parafusos ou braçadeiras, dependendo do design do sensor.
- 5. Instale o novo sensor: posicione cuidadosamente o novo transdutor de sensor de posição angular no lugar e prenda-o com o hardware de montagem. Certifique-se do alinhamento e orientação adequados de acordo com as especificações do fabricante.
- 6. Reconecte as conexões elétricas: consulte as anotações feitas durante a desconexão e reconecte as conexões elétricas ao novo sensor. Certifique-se de conexões seguras e limpas para evitar perda de sinal ou erros.
- 7. Teste o sistema: depois que o sensor for substituído e as conexões elétricas forem restabelecidas, execute um teste completo do sistema para garantir o funcionamento adequado. Monitore as leituras do sensor e o desempenho do sistema para verificar a substituição bem-sucedida.
Seguindo essas etapas, a substituição de um transdutor de sensor de posição angular pode ser feita de forma eficaz e eficiente. No entanto, consulte sempre a documentação do fabricante para obter instruções e precauções específicas relacionadas ao sensor que está sendo substituído.
Perguntas e respostas
Q1: Para que serve um transdutor de sensor de posição angular?
A1: O transdutor de sensor de posição angular mede e detecta o ângulo ou posição de rotação de um objeto. Ele converte a posição angular em um sinal elétrico usado em várias aplicações, como robótica, sistemas automotivos, máquinas industriais e eletrônicos de consumo.
Q2: Um sensor de posição angular é um transdutor?
A2: Sim, um sensor de posição angular é um transdutor. Ele transforma a posição angular medida em um sinal elétrico utilizável. O sensor detecta alterações de ângulo e as converte em um sinal eletrônico proporcional, como tensão ou corrente, que pode ser lido e interpretado por outros dispositivos ou sistemas.
Q3: Por que os sensores de posição angular são importantes?
A3: Os sensores de posição angular são cruciais para fornecer medições precisas de posições de rotação. Essa precisão é vital em aplicações que exigem controle preciso do movimento de rotação, como em robótica para feedback de posição de junta, em sistemas automotivos para detecção de posição do acelerador ou da direção e em automação industrial para o posicionamento preciso de máquinas. Ao garantir a precisão, eles ajudam a melhorar a eficiência, confiabilidade e segurança em vários sistemas e processos.
Q4: Os sensores de posição angular podem detectar rotações rápidas?
A4: Sim, os sensores de posição angular são projetados para medir rotações rápidas. No entanto, a largura de banda e a resolução do sensor determinam sua capacidade de detectar com precisão velocidades angulares rápidas. É essencial selecionar um sensor com especificações adequadas para a faixa de medição e velocidade necessárias.
Q5: Quais são as vantagens dos sensores de posição angular?
A5: Os sensores de posição angular oferecem vários benefícios, incluindo alta precisão e confiabilidade, detecção sem contato (em alguns tipos, como sensores de efeito Hall), robustez em ambientes hostis (para certos tipos) e baixo consumo de energia (em alguns projetos de sensor). Eles também fornecem uma ampla gama de opções de saída adequadas para várias aplicações.
