Princípio de funcionamento dos sensores

Tipos de sensores e seus princípios de funcionamento

Como o **princípio de funcionamento dos sensores** varia de acordo com o tipo de sensor, é crucial conhecer os sensores mais comuns e seus princípios de funcionamento.

• Sensor de temperatura

  Os sensores de temperatura são dispositivos projetados para detectar alterações de temperatura e convertê-las em sinais eletrônicos para processamento posterior. Eles funcionam usando diferentes princípios físicos. Por exemplo, os termopares consistem em dois fios metálicos diferentes unidos em uma extremidade. Quando a temperatura muda, ela gera uma voltagem que se correlaciona com a temperatura. Por outro lado, os sensores infravermelhos podem detectar a radiação infravermelha emitida pelos objetos. Quando um objeto irradia calor, o sensor infravermelho absorve a radiação e gera um sinal que indica a temperatura. Além disso, os detectores de temperatura de resistência (RTDs) operam com base na variação de resistência de um material à medida que a temperatura muda. Além disso, os sensores de temperatura podem ser conectados a registradores de dados ou sistemas de monitoramento para registrar alterações de temperatura ao longo do tempo e analisar os dados.

• Sensor de pressão

  Um sensor de pressão é um dispositivo que mede alterações de pressão. Ao medir a pressão, o sensor entra em contato direto com o ambiente a ser medido. Por exemplo, os sensores de pressão piezoresistivos funcionam por meio de alterações na resistência induzidas pela pressão. Eles usam um material semicondutor que altera sua resistência quando pressionado. Além disso, os sensores de pressão capacitivos funcionam por meio de alterações de pressão que afetam a capacitância. As alterações na capacitância ocorrem devido ao deslocamento induzido pela pressão de um diafragma entre duas placas de capacitor. Além disso, os sensores de pressão indutivos funcionam alterando a pressão que influencia a indutância.

• Sensor de proximidade

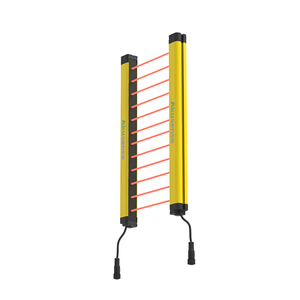

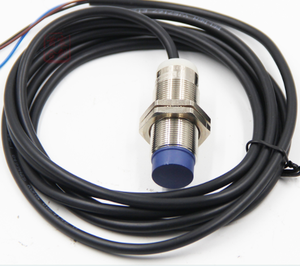

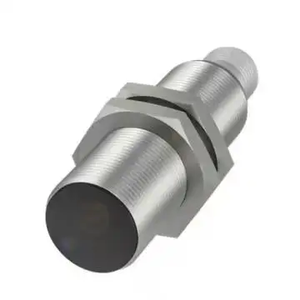

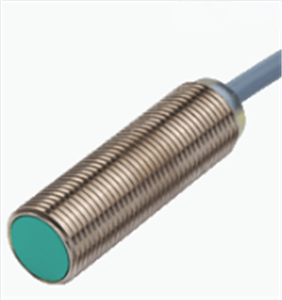

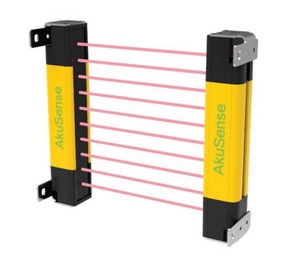

  Um sensor de proximidade detecta objetos próximos sem contato físico. Os sensores de proximidade detectam objetos emitindo um campo eletromagnético, luz ou corrente elétrica. Por exemplo, os sensores de proximidade capacitivos detectam medindo alterações na capacitância devido à presença de um objeto. Além disso, os sensores de proximidade indutivos detectam objetos metálicos gerando um campo eletromagnético. Por outro lado, os sensores de proximidade fotoelétricos usam feixes de luz para detectar objetos próximos. Eles funcionam usando um emissor de luz e um receptor. O emissor pode ser um laser, LED ou lâmpada, e o receptor é um sensor que detecta a luz.

• Sensor de nível

  Um sensor de nível determina o nível de líquido em um recipiente ou tanque. Os sensores de nível podem ser usados em várias aplicações, como monitoramento de reservatórios de água, controle de processos industriais e detecção de armazenamento de líquidos. Os sensores de nível operam por meio de diferentes tecnologias. Por exemplo, os sensores de nível flutuante funcionam pela força de flutuação à medida que o nível do líquido muda. A força afeta o peso do flutuador, indicando o nível. Os sensores de nível ultrassônicos medem os níveis de líquido emitindo ondas ultrassônicas. Em seguida, as ondas viajam pelo ar até atingir a superfície do líquido. Após retornarem ao sensor, eles medem a distância, e a distância corresponde ao nível.

Especificações e Manutenção

As especificações dos sensores variam de acordo com seus tipos e aplicações pretendidas. No entanto, existem especificações comuns que a maioria dos sensores possui, independentemente de seus tipos.

• Ambiente de Operação

  O ambiente de trabalho que um sensor elétrico pode suportar. Inclui fatores como temperatura e umidade. Diferentes sensores têm diferentes faixas permitidas. Por exemplo, um termopar pode funcionar em uma faixa de temperatura de -200 a 1750 graus Celsius.

• Tensão de Alimentação

  Esta é a voltagem necessária para o sensor operar de forma otimizada. Geralmente é expresso em volts. Por exemplo, um sensor de umidade capacitivo opera em uma voltagem de 3 a 5 volts.

• Sensibilidade

  Uma característica de um sensor que descreve sua capacidade de responder a um estímulo. Por exemplo, um sensor de luz de fotorresistência pode detectar a intensidade da luz em uma faixa de 10-1000 lux.

• Umidade Relativa

  Faixa de operação de umidade de um sensor. É representado em porcentagem (%). Por exemplo, um sensor de umidade capacitivo pode operar em uma faixa de RH de 0-100 %.

• Faixa de Pressão

  Faixa aplicável de pressões para um sensor. Por exemplo, um sensor de pressão piezoelétrico pode detectar pressões variando de 0,01kPa a 100MPa.

• Tempo de Resposta

  Este é o tempo que um sensor leva para responder a uma mudança detectada. Pode ser em milissegundos ou segundos. Por exemplo, um sensor de temperatura de termopar pode responder a uma mudança de temperatura em 0,5 a 5 segundos.

• Sinal de Saída

  Um sinal retransmitido por um sensor ao detectar uma mudança. Pode ser um sinal digital, analógico, de pulso ou de frequência. Por exemplo, um sensor capacitivo de umidade do solo produz uma tensão de saída analógica correspondente ao teor de umidade do solo.

A manutenção dos sensores garante um uso duradouro, aplicações eficientes e leituras precisas. Os fabricantes geralmente recomendam práticas específicas de manutenção para cada sensor. No entanto, existem práticas comuns de manutenção aplicáveis a todos os sensores.

• Limpeza

  Os sensores podem acumular poeira, contaminantes e sujeira com o tempo. Esses detritos podem prejudicar sua funcionalidade e desempenho. A limpeza do sensor permite a remoção de materiais indesejáveis, melhorando assim a precisão e a eficiência.

• Calibração

  Com o tempo, os sensores podem se desviar do seu estado calibrado. Como resultado, eles podem fornecer leituras imprecisas. A calibração permite que o sensor recupere sua precisão e exatidão.

Aplicações do princípio de funcionamento dos sensores

Os sensores industriais são cruciais na automação da fabricação, detecção e monitoramento de diversos processos nas indústrias abaixo.

• Aplicações dos Princípios de Funcionamento dos Sensores na Indústria Alimentícia

  Na indústria alimentícia, sensores de pressão, umidade, temperatura e distância detectam e monitoram as qualidades alimentares relevantes dos alimentos. Por exemplo, a temperatura deve ser mantida constante em cadeias frias, como transporte e armazenamento de itens perecíveis, como laticínios, frutos do mar e aves, para garantir a integridade e segurança do produto.

• Aplicações dos Princípios de Funcionamento dos Sensores na Indústria Têxtil

  Sensores de distância e luz são usados para determinar o comprimento do fio, a posição da bobina, a condição operacional da máquina, etc. O controle de qualidade também é aprimorado e monitorado por meio da detecção de defeitos no tecido, como furos, rasgos e irregularidades, usando sensores baseados em imagem.

• Aplicações dos Princípios de Funcionamento dos Sensores na Indústria de Plásticos

  Na indústria de plásticos, sensores de deslocamento e pressão, entre outros, ajudam a controlar os lábios da matriz de extrusão e garantir o controle preciso de moldes de plástico em processos de moldagem por injeção.

• Aplicações dos Princípios de Funcionamento dos Sensores na Indústria Farmacêutica

  As indústrias farmacêuticas dependem fortemente de sensores para monitorar, detectar e controlar propriedades químicas (ou seja, pH, condutividade e composição química) e físicas (ou seja, umidade, pressão e temperatura) durante todo o processo químico, como fermentação, formulação, limpeza e esterilização.

• Aplicações dos Princípios de Funcionamento dos Sensores na Indústria da Automação

  Os sensores de distância são cruciais no monitoramento da posição de braços mecânicos e veículos guiados automaticamente (AGVs). Sensores de luz e corrente podem determinar se um item está presente e, portanto, ajudar a contar itens que se movem ao longo de uma esteira e detectar falhas no sistema, respectivamente. Os sensores de fluxo medem a viscosidade, pressão, temperatura, composição química e pureza dos fluidos operacionais do sistema pneumático e hidráulico.

• Aplicações dos Princípios de Funcionamento dos Sensores na Indústria Metalúrgica

  Sensores de pressão e temperatura garantem condições ótimas quando o metal está sendo processado com técnicas como fundição, forjamento e usinagem. Os sensores químicos podem analisar as composições de ligas metálicas, e sua pureza também pode ser determinada usando sensores de condutividade. Sensores baseados em imagem podem monitorar a qualidade de metais detectando imperfeições superficiais, como rachaduras e irregularidades.

Como escolher o princípio de funcionamento dos sensores

Ao escolher sensores para um projeto ou aplicação, considerar os diversos tipos de sensores e seus princípios de funcionamento é vital. Aqui estão alguns fatores a serem considerados ao escolher sensores com funções específicas:

• Funcionalidade:

  Ao selecionar um sensor, é importante determinar o parâmetro alvo. Este é o fator físico ou ambiental que o sensor deve medir. Uma vez que um fator essencial é identificado, ele deve ser comparado com os princípios de funcionamento de diferentes sensores. Por exemplo, as alterações de temperatura são detectadas usando sensores de umidade, pressão e temperatura.

• Ambiente:

  O ambiente em que o sensor será usado deve ser levado em consideração. Isso envolve considerar a temperatura, umidade, pressão, interferência eletromagnética e vibrações mecânicas do ambiente. Ambientes hostis podem exigir sensores robustos ou especializados; por exemplo, ambientes corrosivos podem exigir sensores com revestimentos ou invólucros protetores.

• Conectividade e integração de dados:

  As opções de integração de dados e conectividade são vitais ao selecionar um sensor para um sistema. Diferentes sensores têm diferentes opções de conectividade. Isso inclui comunicação sem fio, protocolos padrão e Bluetooth. Escolha um sensor com recursos de integração de dados que atendam aos requisitos do sistema.

• Tamanho e fator de forma:

  Geralmente, o tamanho, a forma e o peso de um sensor são fatores importantes a serem considerados. Isso é especialmente verdadeiro para aplicações onde existem restrições de espaço. Também pode ser o caso daqueles que precisam de componentes leves. Certifique-se de que o sensor selecionado se encaixe no projeto da aplicação e permita uma integração fácil.

• Custos e considerações de orçamento:

  O custo é um fator importante na escolha de um sensor. Os sensores com princípios de funcionamento mais avançados provavelmente terão custos mais altos. Embora o custo influencie a decisão, ele não deve comprometer a funcionalidade e o desempenho.

Perguntas e Respostas

P: Como funciona um sensor de temperatura?

R: Sensores de temperatura, como termopares, funcionam detectando alterações no fluxo de corrente elétrica devido a alterações de temperatura. À medida que a temperatura muda, o fluxo de corrente no fio do termopar muda, e essa mudança é medida e convertida em uma leitura de temperatura.

P: Os sensores podem funcionar sem fonte de alimentação?

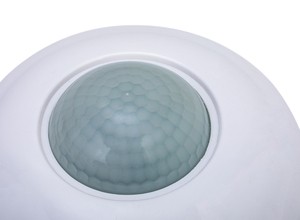

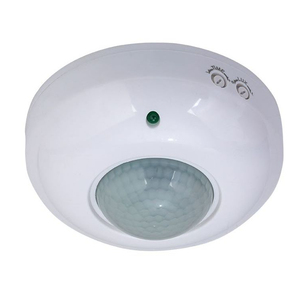

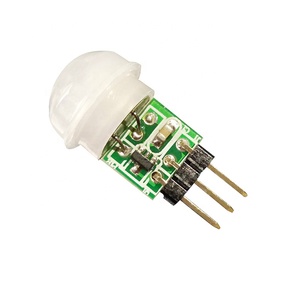

R: Alguns sensores, como sensores de infravermelho passivos (PIR), podem funcionar sem uma fonte de alimentação. Eles geram sua própria energia convertendo energia do ambiente em energia elétrica para que detectem movimento.

P: Quais são os sinais de que um sensor está falhando?

R: Os sinais típicos de um sensor com falha são leituras erráticas, leituras consistentes independentemente de alterações no ambiente, tempo de resposta atrasado, comportamento inesperado do sensor e tensão ou corrente de saída flutuante.

P: Um sensor com defeito pode afetar o desempenho de outras peças da máquina?

R: Sim, um sensor com defeito pode fazer com que outras peças da máquina funcionem incorretamente. Por exemplo, um sensor de temperatura com defeito em um sistema de resfriamento pode permitir que a temperatura da máquina aumente, colocando-a em risco de superaquecimento.
